【物理】2018届人教版第7章实验10练习使用多用电表教案

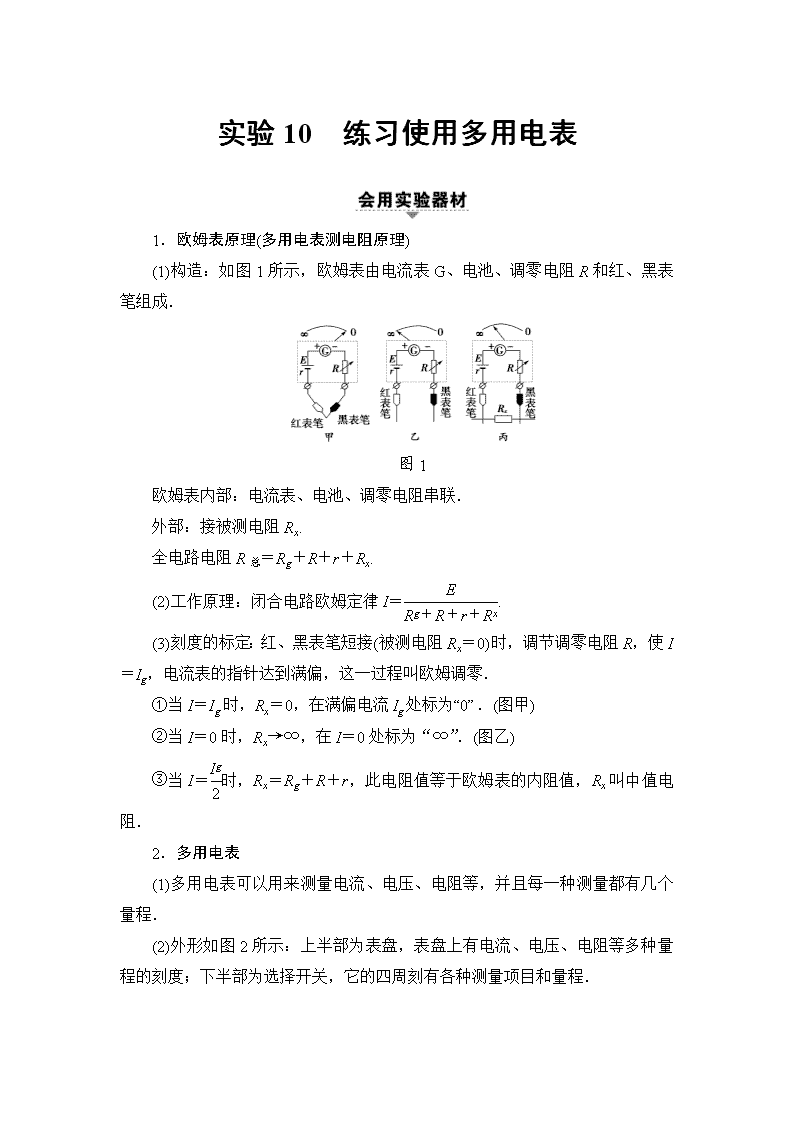

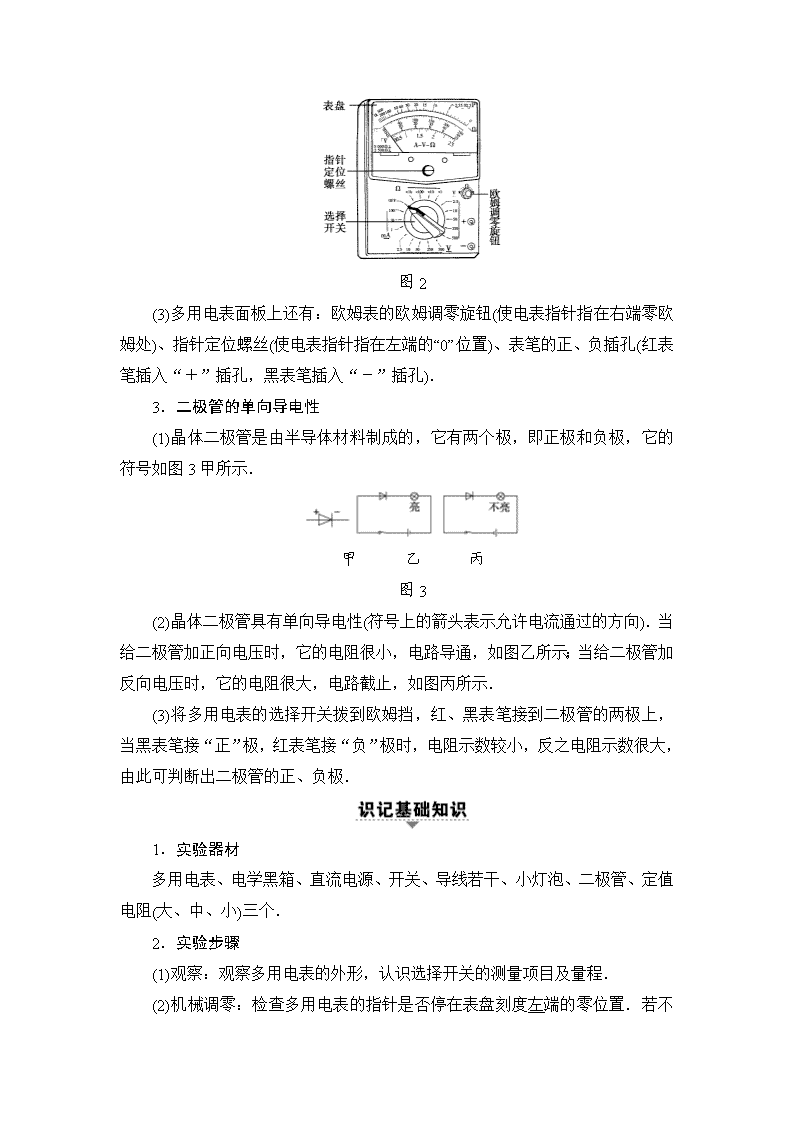

实验10 练习使用多用电表 ‎1.欧姆表原理(多用电表测电阻原理)‎ ‎(1)构造:如图1所示,欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.‎ 图1 ‎ 欧姆表内部:电流表、电池、调零电阻串联.‎ 外部:接被测电阻Rx.‎ 全电路电阻R总=Rg+R+r+Rx.‎ ‎(2)工作原理:闭合电路欧姆定律I=.‎ ‎(3)刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程叫欧姆调零.‎ ‎①当I=Ig时,Rx=0,在满偏电流Ig处标为“0”.(图甲)‎ ‎②当I=0时,Rx→∞,在I=0处标为“∞”.(图乙)‎ ‎③当I=时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫中值电阻.‎ ‎2.多用电表 ‎(1)多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.‎ ‎(2)外形如图2所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周刻有各种测量项目和量程.‎ 图2‎ ‎(3)多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“‎0”‎位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔).‎ ‎3.二极管的单向导电性 ‎(1)晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图3甲所示.‎ 甲   乙   丙 图3‎ ‎(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示.‎ ‎(3)将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极.‎ ‎1.实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.‎ ‎2.实验步骤 ‎(1)观察:观察多用电表的外形,认识选择开关的测量项目及量程.‎ ‎(2)机械调零:检查多用电表的指针是否停在表盘刻度左 端的零位置.若不指零,则可用小螺丝刀进行机械调零.‎ ‎(3)将红、黑表笔分别插入“+”、“-”插孔.‎ ‎(4)测量小灯泡的电压和电流.‎ ‎①按如图4甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压.‎ 甲       乙 图4‎ ‎②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流.‎ ‎(5)测量定值电阻 ‎①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;‎ ‎②将被测电阻接在两表笔之间,待指针稳定后读数;‎ ‎③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;‎ ‎④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡.‎ ‎1.多用电表使用注意事项 ‎(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“-”插孔,注意电流的实际方向应为“红入”,“黑出”.‎ ‎(2)区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“‎0”‎位置,调整的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘右侧的“‎0”‎位置,调整的是欧姆调零旋钮.‎ ‎(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率.‎ ‎(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金属杆.‎ ‎(5)测量电阻时,待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表.‎ ‎(6)测电阻时,每换一挡必须重新欧姆调零.‎ ‎(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡.长期不用,应把表内电池取出.‎ ‎2.多用电表对电路故障的检测 ‎(1)断路故障的检测方法 ‎①将多用电表拨到直流电压挡作为电压表使用.‎ a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏.‎ b.在电源完好时,再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势,则说明该部分电路中有断点.‎ ‎②将多用电表拨到直流电流挡作为电流表使用,将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路.‎ ‎③用欧姆挡检测 将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路.‎ 不能用欧姆表检测电源的情况.‎ ‎(2)短路故障的检测方法 ‎①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路不被短路或不完全被短路.‎ ‎②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路.‎ 一、多用电表的原理及使用 ‎1.关于多用电表中的欧姆表,下列说法中正确的是 ‎(  ) 【导学号:81370276】‎ A.欧姆表是由电压表和电流表组合而工作的 B.欧姆表是根据闭合电路欧姆定律工作的 ‎ C.被测电阻越大,欧姆表的指针偏转角度也越大 D.与电流表和电压表一样,欧姆表的电阻刻度是均匀的 B [欧姆表是根据闭合电路的欧姆定律测量电阻的,选项A错误,B正确;当Rx趋向于∞时,I=0,则指针在最左端,同一挡测电阻时阻值越大偏角越小,选项C错误;虽然任何欧姆表的测量范围都是从0→∞,但越向左刻度越密,选项D错误.]‎ ‎2.(1)用多用电表欧姆挡测量电阻时,红黑表笔互换了插孔,这样________(选填“会”或“不会”)影响测量结果.‎ ‎(2)在使用多用电表结束后,分别将选择开关保留在如图‎5a、b和c所示的位置,其中图________(选填“a”“b”或“c”)的位置是规范的.‎ 图5‎ ‎【解析】 多用电表欧姆挡测量电阻的原理是闭合电路欧姆定律,通过电流值反映电阻值,红黑表笔互换不会影响测量结果.多用电表使用完毕,选择开关应置于“OFF”挡或交流电压最高挡.‎ ‎【答案】 (1)不会 (2)c ‎3.某同学用多用电表测量某一电阻,以下是该同学实验过程中的主要操作步骤.‎ a.将“选择开关”置于如图6甲所示的位置;‎ b.将红、黑表笔短接,调节欧姆调零旋钮,进行欧姆调零;‎ c.如图乙所示把两表笔接触待测电阻的两端进行测量,表盘指针如图丙所示:‎ d.记下读数,实验完毕.‎ 甲         乙 丙 图6‎ 指出该同学操作中不合理或遗漏的地方,并加以指正.‎ ‎________________________________________________________________;‎ ‎________________________________________________________________;‎ ‎________________________________________________________________.‎ ‎【解析】  由图甲和图丙可知,当选择开关置于“×100”时,指针的偏转过大,说明待测电阻的阻值相对较小.据多用电表测电阻时指针尽可能接近“中值”的原则,选择开关应置于“×10”挡,且换挡后要重新欧姆调零.由图乙可知,此时测量的为人体与待测电阻并联后的电阻,测量时不能用两只手接触表笔的金属部分.测量结束后,应该将选择开关置于“OFF”挡或交流电压的最高挡,才能实验完毕.‎ ‎【答案】  甲图中选择开关应置于“×10”挡,且换挡后重新欧姆调零 乙图中两只手不能接触表笔的金属部分 读数后应将选择开关置于“OFF”挡或交流电压最高挡,才能实验完毕.‎ 二、多用电表读数及检查电路故障 ‎4.某实验小组在“练习使用多用电表”实验中:‎ ‎(1)用多用电表测量某一电学元件,多用电表的选择开关旋至如图7甲所示.操作正确,表盘指针如图乙所示,则该电学元件阻值为________Ω.‎ 甲 乙 图7‎ ‎(2)该电学元件可能是(  )‎ A.一个阻值未知的电阻 B.“220 V 15 W”的白炽灯 C.“220 V 100 W”的白炽灯 ‎【答案】  (1)3 000 (2)A ‎5.(2016·海宁模拟)如图8所示的电路中,1、2、3、4、5、6为连接点的标号.在开关闭合后,发现小灯泡不亮.现用多用电表检查电路故障,需要检测的有电源、开关、小灯泡、3根导线以及电路中的各连接点.‎ 图8‎ ‎(1)为了检测小灯泡以及3根导线,在连接点1、2已接好的情况下,应当选用多用电表的________挡.在连接点1、2同时断开的情况下,应当选用多用电表的________挡.‎ ‎(2)在开关闭合情况下,若测得5、6两点间的电压接近电源的电动势,则表明________(只填一处)可能有故障.‎ ‎【解析】  (1)用多用电表欧姆挡测电阻时必须将其从电路中断开,在连接点1和2已接好的情况下,应选用多用电表的电压挡测量各器材两端的电压;连接点1和2同时断开时,可以用欧姆挡进行测量.‎ ‎(2)在开关闭合时,若测得5、6两点间电压接近电源的电动势,说明开关(或连接点5、6)出现故障.‎ ‎【答案】  (1)电压 欧姆 (2)开关(或连接点5、6)‎
