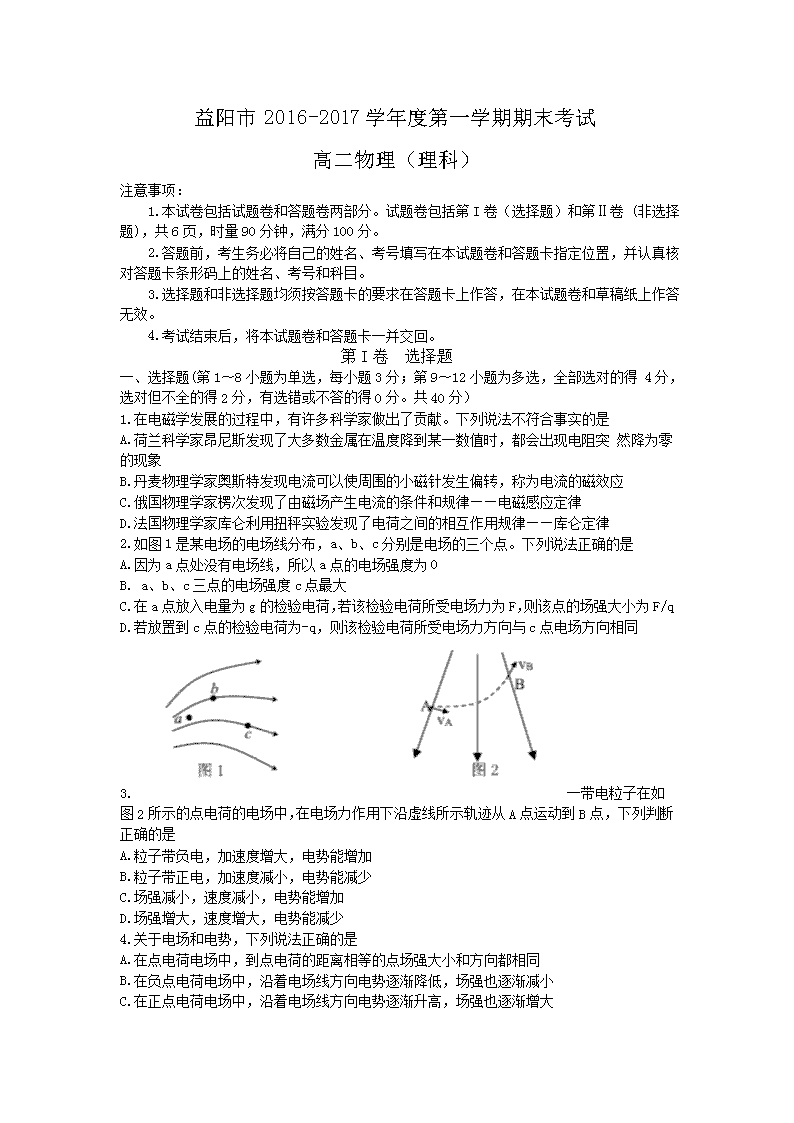

益阳市2016-2017学年度第一学期期末考试 高二物理（理科）‎ 注意事项：‎ ‎ 1.本试卷包括试题卷和答题卷两部分。试题卷包括第I卷（选择题）和第Ⅱ卷 (非选择题)，共6页，时量90分钟，满分100分。‎ ‎ 2.答题前，考生务必将自己的姓名、考号填写在本试题卷和答题卡指定位置，并认真核对答题卡条形码上的姓名、考号和科目。‎ ‎ 3.选择题和非选择题均须按答题卡的要求在答题卡上作答，在本试题卷和草稿纸上作答无效。‎ ‎ 4.考试结束后，将本试题卷和答题卡一并交回。‎ 第I卷 选择题 一、选择题(第1〜8小题为单选，每小题3分；第9〜12小题为多选，全部选对的得 4分，选对但不全的得2分，有选错或不答的得0分。共40分）‎ ‎1.在电磁学发展的过程中，有许多科学家做出了贡献。下列说法不符合事实的是 A.荷兰科学家昂尼斯发现了大多数金属在温度降到某一数值时，都会出现电阻突 然降为零的现象 B.丹麦物理学家奥斯特发现电流可以使周围的小磁针发生偏转，称为电流的磁效应 C.俄国物理学家楞次发现了由磁场产生电流的条件和规律——电磁感应定律 D.法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律——库仑定律 ‎2.如图1是某电场的电场线分布，a、b、c分别是电场的三个点。下列说法正确的是 A.因为a点处没有电场线，所以a点的电场强度为0‎ B. a、b、c三点的电场强度c点最大 C.在a点放入电量为g的检验电荷，若该检验电荷所受电场力为F，则该点的场强大小为F/q D.若放置到c点的检验电荷为-q，则该检验电荷所受电场力方向与c点电场方向相同 ‎3.一带电粒子在如图2所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A点运动到B点，下列判断正确的是 A.粒子带负电，加速度增大，电势能增加 B.粒子带正电，加速度减小，电势能减少 C.场强减小，速度减小，电势能增加 D.场强增大，速度增大，电势能减少 ‎4.关于电场和电势，下列说法正确的是 A.在点电荷电场中，到点电荷的距离相等的点场强大小和方向都相同 B.在负点电荷电场中，沿着电场线方向电势逐渐降低，场强也逐渐减小 C.在正点电荷电场中，沿着电场线方向电势逐渐升高，场强也逐渐增大 D.等量异种电荷连线的中垂线上电势处处相等 ‎ ‎5.电动势为凡内阻为r的电源与定值电阻R1、R2及滑动变阻器及连接成如图3所示的电路，当滑动变阻器的滑片由中点滑向a端时，下列说法正确的是 A.电流表和电压表的示数都增大 B.电流表和电压表的示数都减小 ‎ C.电压表的示数增大，电流表的示数减小 D.电压表的示数减小，电流表的示数增大 ‎6.如图4所示，矩形线圈与磁场垂直，且一半在匀强磁场内，一半在 勻强磁场外，下述过程中使线圈产生感应电流的是 A.以bc为轴转动60°‎ B.以ad为轴转动60。‎ C.在磁场中将线圈向下平移 D.在磁场中将线圈向上平移 ‎ ‎7.下列关于磁场的说法中正确的是 A.磁场中某处的磁感应强度大小，就是通以电流I、长为L的一小段导线放在该处时所受磁场力F与I、L乘积的比值 B.一小段通电导线放在某处不受磁场力作用，则说明该处一定没有磁场 C.磁感线是磁体周围真实存在的曲线 D.将小磁针放在地面上空某一水平面静止时，小磁针的N极指向地理位置的北极 ‎8.如图5所示的电路中，电阻f和电感线圈自感系数L的值都较大，电感线圈的电阻不计，是两只完全相同的灯泡，当闭合开关S时，下面能发生的情况是 A. B比A先亮，然后B熄灭 B. A比B先亮，然后Ad熄灭 C. A、B—起亮，然后A熄灭 D.A、B—起亮，然后B熄灭 ‎9.(多选）如图6所示，在探究感应电流方向的实验中，闭合线圈内有一竖直放置的条形磁铁，磁铁的S极朝下。当磁铁从线圈内向上运动的过程中，下列判断正确的是 A.磁铁与线圈相互排斥 B.磁铁与线圈相互吸引 C.通过及的感应电流方向为从a到b D.通过及的感应电流方向为从b到a ‎10.(多选)如图7示，一电场的电场线分布关于y轴（沿竖直方向）对称，0、M、N是Y轴上的三个点，且OM = MN，P点在Y轴的右侧，且MP丄ON，则 A.M点的电势等于尸点的电势 B.将正电荷由P点移动到0点，电势能增加 C.在0点静止释放一带正电粒子，该粒子将做加速度减小的直线运动 D. M、N两点间的电势差等于0、M两点间的电势差 ‎11.(多选）如图8所示的实验装置中，平行板电容器两正对极板的间距为d，电容器所带电荷量为 Q,电容为C，静电计指针的偏转角为，平行板中间悬挂了一个带电小球，悬线与竖直方向的夹角为，下列说法正确的是 A.若增大d，或者将左边极板向上提一些，Q均不变 B.若减小d，或者将左边极板向下提一些，C均会减小 C.将左边极板向上提一些时，则增大，增大 D.在两极板间插入云母片时，则不变，减小 ‎12.(多选)如图9所示，匀强电场五竖直向下，匀强磁场5垂直纸面向里。现有三个带有等电量同种电荷的油滴a、b、c，若将它们分别以一定的初速度射入该复合场中，油滴a做勻速圆周运动, 油滴b向左水平匀速运动，油滴c向右水平匀速运动，则 A.三个油滴可能带正电 B.油滴c所受洛伦兹力方向竖直向上 C.三个油滴质量不一样，b的质量最大 D.油滴a—定是做顺时针方向的圆周运动 第II卷(共60分）‎ 二、填空题（本题包括3小题，共26分）‎ ‎14. (6分)一个电流表的内阻Rg=100,其满偏电流为0.5mA。现要把它改装成量程为15V的电压表，需串联的分压电阻为 ；改造后的仪表读数为300A时，则实际所测电 压为 V。‎ ‎15. (10分)某实验小组在“测定金属丝电阻率”的实验过程中：‎ ‎(1)正确操作获得金属丝的直径以及电压表的读数如图10所示，则它们的读数依次是 mm、 V。‎ ‎(2)图11是测量电阻丝阻值的原理图，根据原理图在图12所示的实物图中画出连线。‎ ‎ (3)利用上面的电路图测出的电阻值比真实值 (填“偏大”或“偏小”），这种误差叫 作系统误差。‎ ‎(4)若调节滑动变阻器，通过多次测量求平均值的方法得到电阻丝的阻值为R，请写出求电阻 丝的电阻率的表达式为 ( L、d分别表示电阻丝长度、直径，结果用已知字母表示)。‎ ‎15. (10分)测定电源的电动势和内电阻的实验电路和U-I图像如图13所示。‎ ‎(1)现备有以下器材：‎ A.干电池1个 B.滑动变阻器（0〜50) C.电压表（0〜3V) D.电流表（0〜0. 6A)‎ E.电流表（0〜3A)其中电流表应选 。（填字母代号）‎ ‎(2)由U-I图像可知这个干电池的电动势E = V，内电阻r= (结果保留两位小 数)。‎ ‎(3)由于电压表的分流作用使本实验电路存在系统误差，导致 , (填 “>”“<”或“=”）。‎ 三、解答题（本题包括3小题，共34分。要求写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。）‎ ‎16.(8分)如图14,处在同一磁场中的A、B两个闭合线圈用同样的导线制成，A匝数n1=20匝，A、 B半径满足rA=3rB,图示区域内有匀强磁场，且磁感应强度随时间均匀减小。‎ ‎(1)已知A、B两线圈中感应电动势之比为2:1，则，B线圈匝数n2=？‎ ‎(2)两线圈中感应电流之比IA:IB=?‎ ‎17. (12分）如图15所示，一对平行金属极板相距d=2.5cm，两板间匀强电场方向向下，场强大小E=1.6X103v/m,其中下极板接地（零电势)。A点距下板为h1= 5cm, B板距下板为h2=0.5cm, 试求：‎ ‎(1)两金属板之间的电势差仏大小？‎ ‎(2)现有质量为10-4kg、电量为10-4 C的负点电荷P，若将该点电荷P从A点移到B点，电场力做功多少？点电荷P的电势能是增加还是减少？‎ ‎(3)若将该点电荷从A点以2m/s的速度水平向右射出（极板足够长)，最终将落在哪个极板？到达极板时速度多大？（忽略点电荷P重力的影响）‎ ‎18.(14分）如图16所示，在;坐标平面的第一、三、四象限内有沿-Y方向的匀强电场E (图 中未标明），在第三、四象限内有垂直于平面向外范围足够大的匀强磁场，磁感应强度B=T。现有一质量为m =5.0X10-5Kg,带电量为q =2.5X10-5c的带负电油滴以初速度沿-x方向从坐标为（6m，5m)的P点开始做匀速直线运动，第一次越过Y轴后进入第二象限到达在x轴上的Q点，且进入磁场时速度方向与x轴负方向成60°夹角，然后进入磁场运动，当油滴第三次越过Y轴时从M点射出，其中g =10N/Kg求：‎ ‎(1)匀强电场的场强五的大小；‎ ‎(2)油滴的初速度％的大小；‎ ‎(3)M点的坐标。‎ 益阳市2016-2017学年第一学期期末考试 高二物理参考答案与评分意见 一、 选择题(第1—8小题为单选、每小题3分；第9—12小题为多选，全部选对的得4 分，选对但不全的得2分，有选错或不答的得0分。共40分)‎ 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ ‎11‎ ‎12‎ 答案 C C D D A B D C BD BC AC CD ‎ ‎ ‎ 二、填空题（本题包括3小题，13题6分， 14、15小题各10分，共26分）‎ V ‎3‎ ‎15‎ ‎ ‎ ‎0.6‎ A ‎ 3‎ ‎ ‎ ‎-‎ ‎+‎ 答图1‎ ‎13、（1）29900 (3分) （2）9 (3分)‎ ‎14、（1）1．700；2.25(2.22～2.27之间均可)‎ ‎（2）电路图见答图1；‎ ‎（3）偏小 ‎（4） ‎ ‎ 每空2分，图2分，共10分。‎ ‎15、(1)D（2分）‎ ‎(2)第一空建议1.48 1.46～1.49均给分（2分） ‎ 第二空建议2.40 结果填2.30～2.45均给分 （2分） ‎ ‎(3) < (2分), < (2分) ‎ ‎ 以上共10分。‎ 三、解答题（本题共3小题，16题8分，17小题12分，18题14分，共34分。要求写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。）‎ ‎16解：（1）线圈产生的感应电动势满足 ‎ ①……１分 则A、B感应电动势之比满足：‎ ‎ ② ……１分 ‎ 代入数据可得 ……１分 ‎（2） 由电阻定律R=ρ ③……１分 ‎ 可得 ④……１分 ‎ 代入数据得 ……１分 ‎ 两闭合线圈电流之比满足 ‎ ⑤……１分 ‎ 代入可得 ……１分 ‎ ‎ （共8分）‎ ‎17、（1）两金属板之间的电势差UMN大小：‎ UMN=Ed=1.6×103×2.5×10﹣2V/m=40V ……2分 ‎ ‎（2）下极板N接地，电势为零，则 A点电势UA=Eh1=1.6×103×1.5×10-2V=24V ……１分 B点电势UB=Eh2=1.6×103×0.5×10-2V=8V ……１分 将点电荷P从A移到B电场力做的功：‎ WAB=qUAB……１分 ‎=﹣10﹣4×（24-8）J=﹣1.6×10﹣3J ……１分 ‎ 因为电场力做负功，所以电子的电势能增加了 1分 点电荷P从A水平射出后将到达上板，到达时速度大小为V ‎ 由能量守恒定律有 ……2分 ‎ 易得A点和上板电势差 =16V ……１分 ‎ 将q = 10-4 c ，m = 10-4 kg ，vo = 2 m/s 代入得 ‎ V = 6m/s ……2分 ‎ ‎ （共12分） ‎ ‎18、（1）油滴从P点向左匀速直线运动，满足 ‎ mg=Eq ① ‎ ‎ 得E=20N/C 2分 ‎ （2）油滴运动的轨迹如答图2所示，油滴第一次越过Y轴后进入第二象限做平抛运动历时t到达Q ‎ ② 得t=1s 1分 ‎ 在Q点的竖直分速 ‎ ③ 1分 O M P v0‎ x/m y/m ‎600‎ B Q N 答图2‎ Q‘‎ ‎ 又 ④‎ ‎ 由②③④得v0 = ‎ ‎ 解得水平速度得2分 ‎ 平抛水平位移 X=OQ== 1分 （3） 油滴以速度V进入第三 象限后做匀速圆周运动， 其半径R满足 ‎ ⑤ 1分 ‎ R= ⑥ ‎ ‎ 由⑤⑥ 得R= 解得半径结果得2分 由数学知识可知油滴匀速圆周运动圆心N恰在Y轴上，则油滴运动至X轴上Q关于O点对称的Q点后与X轴负方向成60°夹角进入第一象限，然后匀速直线射向Y轴上的M点。 2分 ‎ ⑦ 1分 得yM=10m 即M点的坐标为（0,10m） 1分 ‎ （共14分）‎
