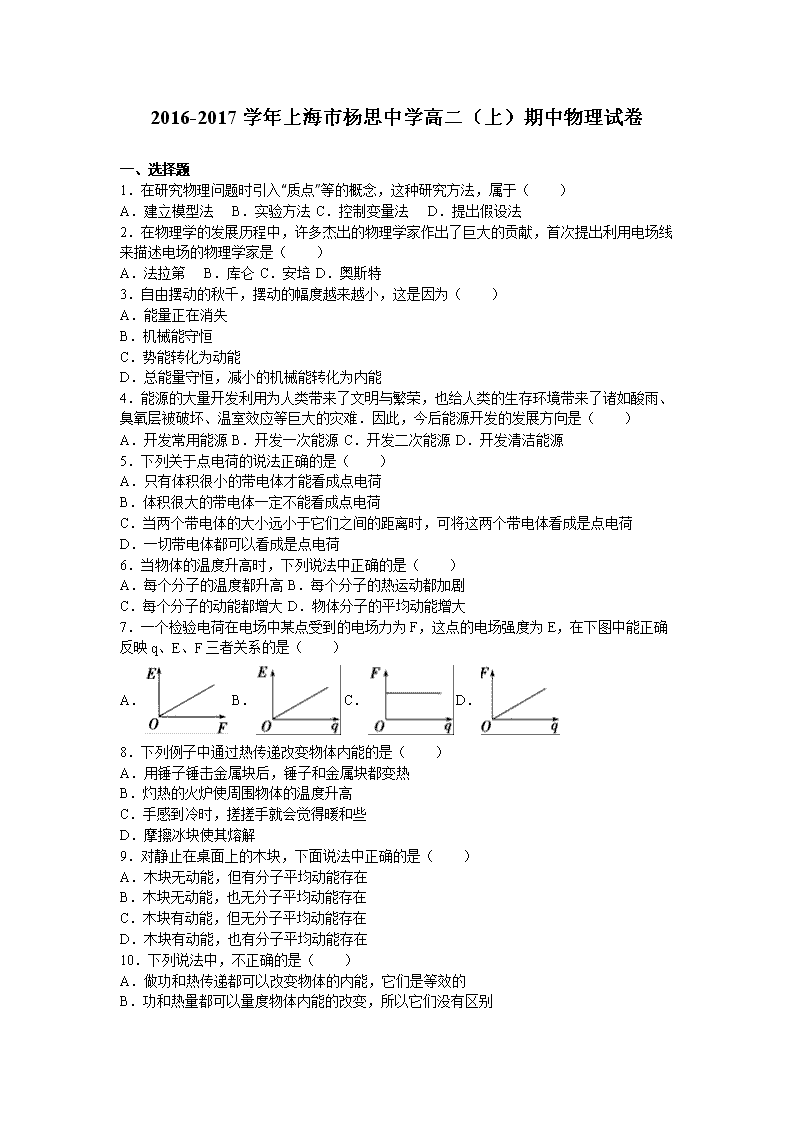

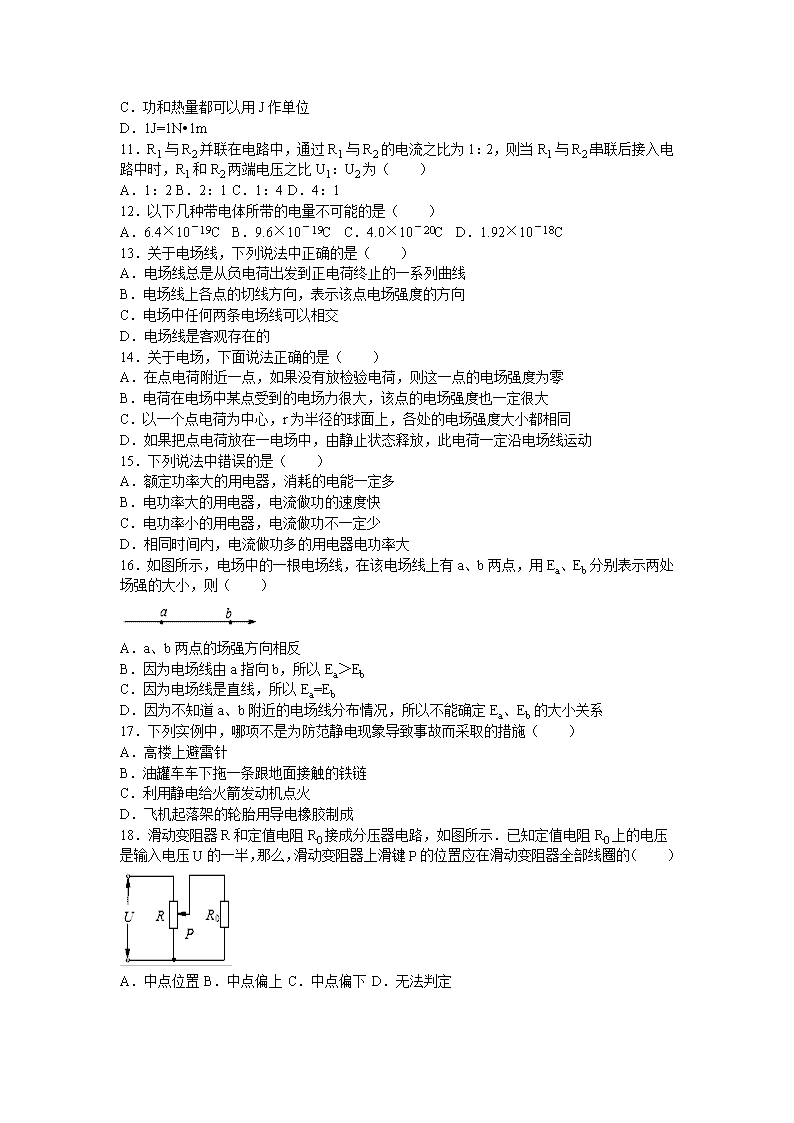

‎2016-2017学年上海市杨思中学高二（上）期中物理试卷 ‎　‎ 一、选择题 ‎1．在研究物理问题时引入“质点”等的概念，这种研究方法，属于（　　）‎ A．建立模型法 B．实验方法 C．控制变量法 D．提出假设法 ‎2．在物理学的发展历程中，许多杰出的物理学家作出了巨大的贡献，首次提出利用电场线来描述电场的物理学家是（　　）‎ A．法拉第 B．库仑 C．安培 D．奥斯特 ‎3．自由摆动的秋千，摆动的幅度越来越小，这是因为（　　）‎ A．能量正在消失 B．机械能守恒 C．势能转化为动能 D．总能量守恒，减小的机械能转化为内能 ‎4．能源的大量开发利用为人类带来了文明与繁荣，也给人类的生存环境带来了诸如酸雨、臭氧层被破坏、温室效应等巨大的灾难．因此，今后能源开发的发展方向是（　　）‎ A．开发常用能源 B．开发一次能源 C．开发二次能源 D．开发清洁能源 ‎5．下列关于点电荷的说法正确的是（　　）‎ A．只有体积很小的带电体才能看成点电荷 B．体积很大的带电体一定不能看成点电荷 C．当两个带电体的大小远小于它们之间的距离时，可将这两个带电体看成是点电荷 D．一切带电体都可以看成是点电荷 ‎6．当物体的温度升高时，下列说法中正确的是（　　）‎ A．每个分子的温度都升高 B．每个分子的热运动都加剧 C．每个分子的动能都增大 D．物体分子的平均动能增大 ‎7．一个检验电荷在电场中某点受到的电场力为F，这点的电场强度为E，在下图中能正确反映q、E、F三者关系的是（　　）‎ A． B． C． D．‎ ‎8．下列例子中通过热传递改变物体内能的是（　　）‎ A．用锤子锤击金属块后，锤子和金属块都变热 B．灼热的火炉使周围物体的温度升高 C．手感到冷时，搓搓手就会觉得暖和些 D．摩擦冰块使其熔解 ‎9．对静止在桌面上的木块，下面说法中正确的是（　　）‎ A．木块无动能，但有分子平均动能存在 B．木块无动能，也无分子平均动能存在 C．木块有动能，但无分子平均动能存在 D．木块有动能，也有分子平均动能存在 ‎10．下列说法中，不正确的是（　　）‎ A．做功和热传递都可以改变物体的内能，它们是等效的 B．功和热量都可以量度物体内能的改变，所以它们没有区别 C．功和热量都可以用J作单位 D．1J=1N•1m ‎11．R1与R2并联在电路中，通过R1与R2的电流之比为1：2，则当R1与R2串联后接入电路中时，R1和R2两端电压之比U1：U2为（　　）‎ A．1：2 B．2：1 C．1：4 D．4：1‎ ‎12．以下几种带电体所带的电量不可能的是（　　）‎ A．6.4×10﹣19C B．9.6×10﹣19C C．4.0×10﹣20C D．1.92×10﹣18C ‎13．关于电场线，下列说法中正确的是（　　）‎ A．电场线总是从负电荷出发到正电荷终止的一系列曲线 B．电场线上各点的切线方向，表示该点电场强度的方向 C．电场中任何两条电场线可以相交 D．电场线是客观存在的 ‎14．关于电场，下面说法正确的是（　　）‎ A．在点电荷附近一点，如果没有放检验电荷，则这一点的电场强度为零 B．电荷在电场中某点受到的电场力很大，该点的电场强度也一定很大 C．以一个点电荷为中心，r为半径的球面上，各处的电场强度大小都相同 D．如果把点电荷放在一电场中，由静止状态释放，此电荷一定沿电场线运动 ‎15．下列说法中错误的是（　　）‎ A．额定功率大的用电器，消耗的电能一定多 B．电功率大的用电器，电流做功的速度快 C．电功率小的用电器，电流做功不一定少 D．相同时间内，电流做功多的用电器电功率大 ‎16．如图所示，电场中的一根电场线，在该电场线上有a、b两点，用Ea、Eb分别表示两处场强的大小，则（　　）‎ A．a、b两点的场强方向相反 B．因为电场线由a指向b，所以Ea＞Eb C．因为电场线是直线，所以Ea=Eb D．因为不知道a、b附近的电场线分布情况，所以不能确定Ea、Eb的大小关系 ‎17．下列实例中，哪项不是为防范静电现象导致事故而采取的措施（　　）‎ A．高楼上避雷针 B．油罐车车下拖一条跟地面接触的铁链 C．利用静电给火箭发动机点火 D．飞机起落架的轮胎用导电橡胶制成 ‎18．滑动变阻器R和定值电阻R0接成分压器电路，如图所示．已知定值电阻R0上的电压是输入电压U的一半，那么，滑动变阻器上滑键P的位置应在滑动变阻器全部线圈的（　　）‎ A．中点位置 B．中点偏上 C．中点偏下 D．无法判定 ‎19．下面列出了不同品牌电风扇和电冰箱铭牌上的主要项目．根据铭牌上提供的信息，判断在12小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是：（　　）‎ A．电冰箱比电风扇多 B．电风扇比电冰箱多 C．电风扇与电冰箱一样多 D．电冰箱比电风扇可能多，也可能少 ‎20．如图所示的电路中，电源内阻为r，如果使滑动变阻器的滑动端P从a端滑至b端时，三只小灯泡的亮度变化是（　　）‎ A．L1、L3变暗，L2变亮 B．L1、L3变亮，L2变暗 C．L3变暗，L1、L2变亮 D．L3变亮，L1、L2变暗 ‎　‎ 二、填空题 ‎21．我们把物体的分子动能和分子势能总和叫做物体的　　．物体分子的平均动能的大小与　　有关．‎ ‎22．把标有“220V、100W”字样的灯泡接到110V的电路上，实际功率是　　，每小时消耗的电能为　　．‎ ‎23．人们把技术上比较成熟、使用比较普遍的能源叫做常规能源；例如：　　，把近几十年才开始利用或正在研究开发的能源叫做　　能源．例如：太阳能．‎ ‎24．一物体的电荷量为﹣8×10﹣9C，则该物体是　　（选填“失去”或“得到”）了　　个电子．‎ ‎25．如图所示，三电阻的阻值之比R1：R2：R3为3：1：2，则当AB间加上电压时，R1、R2、R3三个电阻的电流之比之比I1：I2：I3=　　，三个电阻上消耗的功率之比P1：P2：P3=　　．‎ ‎26．在电场中某点放一电量为6×10﹣7C的负电荷，该电荷受到的电场力为3×10﹣5 N，方向水平向西，则该点的电场强度为　　，方向　　．若在该点改放一个正电荷，则该点电场强度方向是　　．‎ ‎27．某电场的电场线如图所示，一负电荷在电场力作用下从A点运动到B点，如果用EA、EB表示两点间的电场强度，则EA　　EB；该负电荷在A、B两点的加速度aA　　aB．‎ ‎28．如图所示，R1=R2=R3=3Ω，R4=6Ω，UAB=12V，当S断开时，通过R1的电流为　　A；当S闭合后，通过R1的电流为　　A；R3消耗的功率为　　W．‎ ‎　‎ 三、作图题 ‎29．试画出下面图1中负电荷产生的电场； 画出图2中的A点的电场方向以及放在B点的负电荷所受的电场力方向 ‎　‎ ‎2016-2017学年上海市杨思中学高二（上）期中物理试卷 参考答案与试题解析 ‎　‎ 一、选择题 ‎1．在研究物理问题时引入“质点”等的概念，这种研究方法，属于（　　）‎ A．建立模型法 B．实验方法 C．控制变量法 D．提出假设法 ‎【考点】质点的认识．‎ ‎【分析】我们从力学角度研究引力作用下物体的运动时，只需考虑质量这一最重要的属性，其他因素均可略去．对于具有一定质量的物体，我们假设其质量集中在物体的质量中心，便抽象出质点模型．‎ 引入理想模型的概念，可以使问题的处理大为简化，从而便于人们去认识和掌握并应用它们．‎ ‎【解答】解：我们从力学角度研究力作用下物体的运动时，只需考虑质量这一最重要的属性，其他因素均可略去．对于具有一定质量的物体，我们假设其质量集中在物体的质量中心，便抽象出质点模型．‎ 所以从科学方法来说，是属于建立物理模型的方法．‎ 故选A．‎ ‎　‎ ‎2．在物理学的发展历程中，许多杰出的物理学家作出了巨大的贡献，首次提出利用电场线来描述电场的物理学家是（　　）‎ A．法拉第 B．库仑 C．安培 D．奥斯特 ‎【考点】物理学史．‎ ‎【分析】法拉第最早提出了场的概念，并利用电场线来描述电场．‎ ‎【解答】解：根据物理学史的知识可知，法拉第最早提出了场的概念，并利用电场线来描述电场．故A正确，BCD错误；‎ 故选：A ‎　‎ ‎3．自由摆动的秋千，摆动的幅度越来越小，这是因为（　　）‎ A．能量正在消失 B．机械能守恒 C．势能转化为动能 D．总能量守恒，减小的机械能转化为内能 ‎【考点】功能关系．‎ ‎【分析】秋千由于受到空气阻力，故机械能会减小，机械能转化为内能，由能量守恒定律可得出能量的转化方向．‎ ‎【解答】解：A、能量只能转化或转移，不会消失，故A错误．‎ BCD、自由摆动的秋千，摆动的幅度越来越小，说明秋千在运动中受到了空气阻力作用，故机械能将减小，转化为内能，由能量守恒可知，总能量是守恒的，故BC错误，D正确；‎ 故选：D ‎　‎ ‎4．能源的大量开发利用为人类带来了文明与繁荣，也给人类的生存环境带来了诸如酸雨、臭氧层被破坏、温室效应等巨大的灾难．因此，今后能源开发的发展方向是（　　）‎ A．开发常用能源 B．开发一次能源 C．开发二次能源 D．开发清洁能源 ‎【考点】能源的开发和利用．‎ ‎【分析】在能源逐渐枯竭，能源的大量开发利用给人类的生存环境带来了如酸雨、臭氧层被破坏、温室效应等巨大的灾难，今后我们应加强新能源的开发和利用．‎ ‎【解答】解：今后我们利用能源的技术发展方向是太阳能、风能等新能源的开发和利用作为利用能源的技术发展方向．从而减小污染，并能替代常规能源．故D正确，ABC错误．‎ 故选：D．‎ ‎　‎ ‎5．下列关于点电荷的说法正确的是（　　）‎ A．只有体积很小的带电体才能看成点电荷 B．体积很大的带电体一定不能看成点电荷 C．当两个带电体的大小远小于它们之间的距离时，可将这两个带电体看成是点电荷 D．一切带电体都可以看成是点电荷 ‎【考点】元电荷、点电荷．‎ ‎【分析】带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．‎ ‎【解答】解：A、由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状无具体关系，故ABD错误 C、当两个带电体的大小远小于它们之间的距离时，可将这两个带电体看成是点电荷，C正确 故选：C ‎　‎ ‎6．当物体的温度升高时，下列说法中正确的是（　　）‎ A．每个分子的温度都升高 B．每个分子的热运动都加剧 C．每个分子的动能都增大 D．物体分子的平均动能增大 ‎【考点】温度是分子平均动能的标志．‎ ‎【分析】温度是分子平均动能的标志，相同温度下所有物质分子的平均动能都相同；但相同温度下并不是所有分子的动能都相同．‎ ‎【解答】解：温度是分子平均动能的标志，但只能反映大部分分子的性质，不能具体到每一个分子的运动，不是每个分子的热运动都加剧；温度升高时，大部分分子的动能都增大，但也有少数分子动能可能减小；故ABC错误，D正确；‎ 故选：D ‎　‎ ‎7．一个检验电荷在电场中某点受到的电场力为F，这点的电场强度为E，在下图中能正确反映q、E、F三者关系的是（　　）‎ A． B． C． D．‎ ‎【考点】电势差与电场强度的关系；电场强度．‎ ‎【分析】电场强度的大小与放入电场中的电荷无关，由电场本身的性质决定，根据F=qE分析F与q的关系．‎ ‎【解答】解：A、电场强度的大小与放入电场中的电荷无关，故A、B错误．‎ C、根据F=qE知，E不变，F与q成正比，故C错误，D正确．‎ 故选：D．‎ ‎　‎ ‎8．下列例子中通过热传递改变物体内能的是（　　）‎ A．用锤子锤击金属块后，锤子和金属块都变热 B．灼热的火炉使周围物体的温度升高 C．手感到冷时，搓搓手就会觉得暖和些 D．摩擦冰块使其熔解 ‎【考点】改变内能的两种方式．‎ ‎【分析】明确内能的改变有两种方式：做功和热传递．要注意生活对应的现象所对应的方式．‎ ‎【解答】解：A、用锤子锤击金属块后，锤子和金属块都变热，是机械能转化成内能，故A错误；‎ B、灼热的火炉使周围物体的温度升高是热传递改变内能，故B正确；‎ C、搓手取暖是机械能转化成内能，故C错误；‎ D、摩擦冰块使其熔解是机械能转化为内能，故D错误；‎ 故选：B．‎ ‎　‎ ‎9．对静止在桌面上的木块，下面说法中正确的是（　　）‎ A．木块无动能，但有分子平均动能存在 B．木块无动能，也无分子平均动能存在 C．木块有动能，但无分子平均动能存在 D．木块有动能，也有分子平均动能存在 ‎【考点】物体的内能．‎ ‎【分析】内能是分子动能和分子势能的总称，其大小取决于分子动能和分子势能，与机械能无关．‎ ‎【解答】解：桌子静止在桌面上时，物体没有速度，所以没有动能； ‎ 但由于木块内部分子在做无规则运动，故分子存在平均动能； ‎ 故A正确，BCD错误．‎ 故选：A．‎ ‎　‎ ‎10．下列说法中，不正确的是（　　）‎ A．做功和热传递都可以改变物体的内能，它们是等效的 B．功和热量都可以量度物体内能的改变，所以它们没有区别 C．功和热量都可以用J作单位 D．1J=1N•1m ‎【考点】热力学第一定律；热力学第二定律．‎ ‎【分析】解答此题需知道内能的概念、热传递的条件、改变物体内能的方式，注意做功和热传递在改变内能上是等效的，但是二者本质不同．‎ ‎【解答】解：A、改变物体内能的方式有做功和热传递，做功和热传递在改变物体内能上是等效的；故A正确；‎ B、功和热量都可以量度物体内能的改变，但二者本质不同，功是能量的转化，而热量存在于热传递过程中，故B错误；‎ C、功和热量的单位均为J，故C正确； ‎ D、由W=FL可知，1J=1N•1m，故D正确．‎ 本题选错误的，故选：B．‎ ‎　‎ ‎11．R1与R2并联在电路中，通过R1与R2的电流之比为1：2，则当R1与R2串联后接入电路中时，R1和R2两端电压之比U1：U2为（　　）‎ A．1：2 B．2：1 C．1：4 D．4：1‎ ‎【考点】串联电路和并联电路；欧姆定律．‎ ‎【分析】由并联电路的电流规律可得出两电阻的比值；由串联电路的电压规律可得出电压之比．‎ ‎【解答】解：并联电路中电阻之比等于电流的反比，故=；‎ 由串联电路的规律可知，电压之比等于电阻之比，故U1：U2=2：1；‎ 故选B．‎ ‎　‎ ‎12．以下几种带电体所带的电量不可能的是（　　）‎ A．6.4×10﹣19C B．9.6×10﹣19C C．4.0×10﹣20C D．1.92×10﹣18C ‎【考点】电荷守恒定律；元电荷、点电荷．‎ ‎【分析】物体带电一定是元电荷的整数倍，元电荷是指最小的电荷量，任何物体的带电量都是元电荷或是元电荷的整数倍．‎ ‎【解答】解：A、物体带电q=6.4×10﹣19C，元电荷e=1.6×10﹣19C，故，故A可能；‎ B、物体带电q=9.6×10﹣19C，元电荷e=1.6×10﹣19C，故=6，故B可能；‎ C、物体带电q=4×10﹣20C，元电荷e=1.6×10﹣19C，故=2.5，故C不可能；‎ D、物体带电q=1.92×10﹣18C，元电荷e=1.6×10﹣19C，故=12，故D可能；‎ 本题选不可能的，故选：C ‎　‎ ‎13．关于电场线，下列说法中正确的是（　　）‎ A．电场线总是从负电荷出发到正电荷终止的一系列曲线 B．电场线上各点的切线方向，表示该点电场强度的方向 C．电场中任何两条电场线可以相交 D．电场线是客观存在的 ‎【考点】电场线．‎ ‎【分析】电场线是为了形象的描述电场强弱和方向引入的，并非实际存在的，电场线是始于正电荷或无穷远，止于负电荷或无穷远；且电场线上各点的切线方向，表示该点电场强度的方向，电场线不相交．‎ ‎【解答】解：A、电场线始于正电荷（或无穷远）止于负电荷（或无穷远），故A错误；‎ B、电场线上各点的切线方向，表示该点电场强度的方向，故B正确；‎ C、电场线不相交，不中断，故C错误；‎ D、电场线是形象地描述电场而假想的曲线，是不存在的，故D错误．‎ 故选：B．‎ ‎　‎ ‎14．关于电场，下面说法正确的是（　　）‎ A．在点电荷附近一点，如果没有放检验电荷，则这一点的电场强度为零 B．电荷在电场中某点受到的电场力很大，该点的电场强度也一定很大 C．以一个点电荷为中心，r为半径的球面上，各处的电场强度大小都相同 D．如果把点电荷放在一电场中，由静止状态释放，此电荷一定沿电场线运动 ‎【考点】电场强度；电场．‎ ‎【分析】电场强度是矢量，只有大小和方向都相同时场强才相同．电场强度与电荷的电量，及其受到电场力无关，电场中同一点场强是一定的．电场强度的方向就是放入电场中的正电荷受到的静电力的方向．场强与检验电荷无关．‎ ‎【解答】解：A、场强由电场本身决定，与检验电荷无关，即使P点没有检验电荷，P点的场强不变，故A错误．‎ B、电荷在电场中某点受到的电场力大，则可能是电荷量多，该点的电场强度是不变的，故B错误．‎ C、在一个以点电荷为中心，r为半径的球面上各处的电场强度大小相等，但方向不同，则电场强度不同电．故C正确．‎ D、在电场中由静止释放一正检验电荷，若电场线是直线，则它一定沿电场线运动．故D错误．‎ 故选：C．‎ ‎　‎ ‎15．下列说法中错误的是（　　）‎ A．额定功率大的用电器，消耗的电能一定多 B．电功率大的用电器，电流做功的速度快 C．电功率小的用电器，电流做功不一定少 D．相同时间内，电流做功多的用电器电功率大 ‎【考点】电功、电功率．‎ ‎【分析】电功率反应电流做功快慢的物理量，电流做的总功等于功率与时间的乘积．‎ ‎【解答】解：A、据W=Pt知，功率大的用电器工作时间短做功不一定多，故A错误；‎ B、电功率反应电流做功快慢的物理量，电功率大的用电器，电流做功快，故B正确；‎ C、据W=Pt知，电功率小的用电器，在做功时间足够长的情况下同样可以做功多，故C正确；‎ D、电功率反应电流做功快慢的物理量，在相同时间内做功多的电流做功快，功率大，故D正确．‎ 本题选择错误的是，故选：A．‎ ‎　‎ ‎16．如图所示，电场中的一根电场线，在该电场线上有a、b两点，用Ea、Eb分别表示两处场强的大小，则（　　）‎ A．a、b两点的场强方向相反 B．因为电场线由a指向b，所以Ea＞Eb C．因为电场线是直线，所以Ea=Eb D．因为不知道a、b附近的电场线分布情况，所以不能确定Ea、Eb的大小关系 ‎【考点】电场线．‎ ‎【分析】由于a、b两点所在的电场线是直线，a、b两点电场强度方向相同．电场线的大小由电场线的疏密表示，一条电场线无法判断疏密，就无法确定a、b两处场强的大小．‎ ‎【解答】解：A、由题，a、b两点所在的电场线是直线，a、b两点电场强度方向必定相同．故A错误．‎ BC、a、b在一条电场线上，无法判断电场线的疏密，也就无法判断a、b两点电场强度的大小．故BC错误．‎ D、电场线的疏密表示电场强度的相对大小，由于a、b附近电场线的分布情况未知，则Ea、Eb的大小不能确定．故D正确．‎ 故选：D．‎ ‎　‎ ‎17．下列实例中，哪项不是为防范静电现象导致事故而采取的措施（　　）‎ A．高楼上避雷针 B．油罐车车下拖一条跟地面接触的铁链 C．利用静电给火箭发动机点火 D．飞机起落架的轮胎用导电橡胶制成 ‎【考点】* 静电的利用和防止．‎ ‎【分析】静电危害是由于相互间不断摩擦，从而产生大量的静电，不及时导走，会出现放电危害．‎ ‎【解答】解：A、高楼上避雷针可以使楼房避免受到雷击的伤害，属于静电的防止；故A不符合题意．‎ B、油罐车在运输过程中，油和罐之间不断摩擦，从而产生大量的静电，通过后面装一条拖地的铁链，及时导走，这是防止静电危害．属于防止静电危害；故B不符合题意；‎ C、利用静电给火箭发动机点火．属于静电的应用，不是静电的防止．故C符合题意．‎ D、飞机飞行时由于摩擦会产生大量的静电，用导电橡胶做飞机的轮胎可以快速将静电导走；故属于静电的防止；故D不符合题意；‎ 本题选择不是为防范静电现象的，故选：C ‎　‎ ‎18．滑动变阻器R和定值电阻R0接成分压器电路，如图所示．已知定值电阻R0上的电压是输入电压U的一半，那么，滑动变阻器上滑键P的位置应在滑动变阻器全部线圈的（　　）‎ A．中点位置 B．中点偏上 C．中点偏下 D．无法判定 ‎【考点】闭合电路的欧姆定律．‎ ‎【分析】根据串联电路电压与电阻成正比的规律，以及并联电路的特点，分析滑动变阻器的滑片P的位置．‎ ‎【解答】解：要使R0获得的电压，根据串联电路电压与电阻成正比的规律，可知变阻器滑片上部分的电阻与下部分和R0并联的总电阻相等，根据并联总电阻比任何一个支路的电阻都小的规律可知，变阻器滑片上部分的电阻小于下部分的电阻，所以滑片P应移到R的中点偏上．故ACD错误，B正确．‎ 故选：B ‎　‎ ‎19．下面列出了不同品牌电风扇和电冰箱铭牌上的主要项目．根据铭牌上提供的信息，判断在12小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是：（　　）‎ A．电冰箱比电风扇多 B．电风扇比电冰箱多 C．电风扇与电冰箱一样多 D．电冰箱比电风扇可能多，也可能少 ‎【考点】电功、电功率．‎ ‎【分析】由电风扇的铭牌读出功率，由W=Pt求出其12h内消耗的电能，与电冰箱12h消耗的电能相比较，进行选择．‎ ‎【解答】解：电风扇12h内连续运转消耗的电能：W=Pt=0.065kW×12h=0.78kW•h，冰箱耗电量0.5kW•h/24h，则12h内正常使用时耗电量为0.25kW•h所以，12h内连续运转的电风扇比正常工作的电冰箱消耗的电能多；‎ 故选B ‎　‎ ‎20．如图所示的电路中，电源内阻为r，如果使滑动变阻器的滑动端P从a端滑至b端时，三只小灯泡的亮度变化是（　　）‎ A．L1、L3变暗，L2变亮 B．L1、L3变亮，L2变暗 C．L3变暗，L1、L2变亮 D．L3变亮，L1、L2变暗 ‎【考点】闭合电路的欧姆定律．‎ ‎【分析】由图可知L1与R串联后与L3并联，再与L2串联；V1测并联部分电压，V2测L2两端的电压；‎ 由滑片的移动可知滑动变阻器接入电阻的阻值变化，则可知电路中总电阻的变化；由闭合电路欧姆定律可得出电路中电流的变化；由电流的变化可得出内电压的变化，由U=E﹣Ir可得路端电压的变化；则由串并联电路的规律可得出灯泡亮度的变化及各电表示数变化量间的关系．‎ ‎【解答】解：当滑片由a向b滑动时，滑动变阻器接入电阻减小，故总电阻减小；由闭合电路的欧姆定律可知，电路中电流增大，则通过L2的电流增大，故L2变亮；‎ 总电流增大，故内压增大，由闭合电路欧姆定律可知，路端电压减小，而L2电压增大，故L3两端电压减小，流过L3的电流减小，L3变暗；‎ 由并联电路的电流规律可知，通过L1的电流增大，故L1变亮；故ACD错误，B正确；‎ 故选：B．‎ ‎　‎ 二、填空题 ‎21．我们把物体的分子动能和分子势能总和叫做物体的　内能　．物体分子的平均动能的大小与　温度　有关．‎ ‎【考点】物体的内能；温度是分子平均动能的标志．‎ ‎【分析】分子的平均动能是组成物体的所有分子动能的平均值．温度是分子热运动的平均动能的标志．‎ 物体的内能：物体内所有分子的热运动的动能和分子势能的总和叫内能．物体的内能与物体的质量、温度、体积、物态有关．任何物体都具有内能．‎ ‎【解答】解：物体的内能：物体内所有分子的热运动的动能和分子势能的总和叫内能；‎ 分子的平均动能是组成物体的所有分子动能的平均值．温度是分子热运动的平均动能的标志．‎ 故答案为：内能．温度，‎ ‎　‎ ‎22．把标有“220V、100W”字样的灯泡接到110V的电路上，实际功率是　25W　，每小时消耗的电能为　90000J　．‎ ‎【考点】电功、电功率；焦耳定律．‎ ‎【分析】由标牌数据可得灯泡的电阻和额定电流．进而可得实际工作时的功率和消耗电能．‎ ‎【解答】解：由标牌数据可得灯泡电阻为：‎ R===484Ω 故实际功率为：‎ P′===25W 每小时消耗的电能为W=P′t=25×3600=90000J 故答案为：25，90000‎ ‎　‎ ‎23．人们把技术上比较成熟、使用比较普遍的能源叫做常规能源；例如：　煤、石油、天然气　，把近几十年才开始利用或正在研究开发的能源叫做　新　能源．例如：太阳能．‎ ‎【考点】能源的开发和利用．‎ ‎【分析】我国现阶段主要依靠的常规能源有：煤、石油、天然气；正在开发的新能源有：太阳能，风能，水能，核能等．‎ ‎【解答】解：人们把技术上比较成熟、使用较普遍的能源叫做常规能源，常规能源有：煤、石油、天然气等．正在开发的，无污染的能源称为新能源有：太阳能，风能，水能，核能等．‎ 故答案为：煤，石油，天然气； 新．‎ ‎　‎ ‎24．一物体的电荷量为﹣8×10﹣9C，则该物体是　得到　（选填“失去”或“得到”）了　5×1010　个电子．‎ ‎【考点】电荷守恒定律．‎ ‎【分析】物体带电的实质是电子的得失，失去电子带正电荷，得到电子带负电荷，元电荷e=1.6×10﹣19C．‎ ‎【解答】解：电子的电量：e=﹣1.6×10﹣19C，故电荷量为﹣8×10﹣9C的物体，得到的电子数为：N==个；‎ 故答案为：得到，5×1010．‎ ‎　‎ ‎25．如图所示，三电阻的阻值之比R1：R2：R3为3：1：2，则当AB间加上电压时，R1、R2、R3三个电阻的电流之比之比I1：I2：I3=　1：1：2　，三个电阻上消耗的功率之比P1：P2：P3=　3：1：8　．‎ ‎【考点】串联电路和并联电路；电功、电功率．‎ ‎【分析】串联电流相同，并联电流与电阻成反比．由P=I2R求得功率比．‎ ‎【解答】解：R1，R2串联，则I1=I2，串联后与R3并联，则==‎ 则I1：I2：I3=1：1：2‎ 由P=I2R知：P1：P2：P3=： =3：1：8‎ 故答案为：1：1：2； 3：1：8‎ ‎　‎ ‎26．在电场中某点放一电量为6×10﹣7C的负电荷，该电荷受到的电场力为3×10﹣5 N，方向水平向西，则该点的电场强度为　50N/C　，方向　向东　．若在该点改放一个正电荷，则该点电场强度方向是　向东　．‎ ‎【考点】电场强度．‎ ‎【分析】根据电场强度的定义式求出该点的电场强度大小，电场强度的方向与正电荷所受电场力方向相同，与负电荷所受电场力方向相反．‎ ‎【解答】解：根据电场强度的定义式知，E=，方向向东．‎ 电场强度与放入电场中的电荷无关，若在该点改放一个正电荷，则该点电场强度方向不变，仍然为向东．‎ 故答案为：50N/C，向东，向东．‎ ‎　‎ ‎27．某电场的电场线如图所示，一负电荷在电场力作用下从A点运动到B点，如果用EA、EB表示两点间的电场强度，则EA　＜　EB；该负电荷在A、B两点的加速度aA　＜　aB．‎ ‎【考点】电场强度．‎ ‎【分析】根据电场线的疏密比较电场强度的大小，结合牛顿第二定律比较加速度的大小．‎ ‎【解答】解：B点的电场线比A点密，可知EA＜EB；‎ 根据牛顿第二定律得，a=，A点电场强度小，则A点的加速度小，则aA＜aB．‎ 故答案为：＜，＜．‎ ‎　‎ ‎28．如图所示，R1=R2=R3=3Ω，R4=6Ω，UAB=12V，当S断开时，通过R1的电流为　1　A；当S闭合后，通过R1的电流为　2.4　A；R3消耗的功率为　7.68　W．‎ ‎【考点】闭合电路的欧姆定律；电功、电功率．‎ ‎【分析】当S断开时，R2、R3串联后与R1并联，再与R4串联，接入电源，当S闭合后，R3、R4并联后与R1串联，再与R2并联，根据串并联电路的特点及功率功率即可求解．‎ ‎【解答】解：当S断开时，R2、R3串联后与R1并联，再与R4串联，接入电源，‎ 并联部分电阻R=，‎ 则并联部分的电压U=，‎ 则通过R1的电流，‎ 当S闭合后，R3、R4并联后与R1串联，再与R2并联，‎ R3、R4并联电阻，‎ 则R1两端的电压为，‎ 通过R1的电流 R3、R4并联部分电压U并=UAB﹣U′=12﹣7.2=4.8V，‎ R3消耗的功率P=‎ 故答案为：1；2.4；7.68‎ ‎　‎ 三、作图题 ‎29．试画出下面图1中负电荷产生的电场； 画出图2中的A点的电场方向以及放在B点的负电荷所受的电场力方向 ‎【考点】电场线．‎ ‎【分析】电场中电场强度的方向沿电场线的切线的方向；负电荷受力的方向与电场线的方向相反，也是沿电场线的切线方向．‎ ‎【解答】解：负电荷产生的电场线应该由无穷远指向负点电荷，如图1；‎ 电场中电场强度的方向沿电场线的切线的方向，所以A点的场强的方向竖直向下，如图2；‎ 负电荷受力的方向与电场线的方向相反，所以负电荷在B点受电场力方向竖直向上，如图2．‎ 答：如上图所示．‎ ‎　‎ ‎2016年11月21日
