板钢筋计算详解

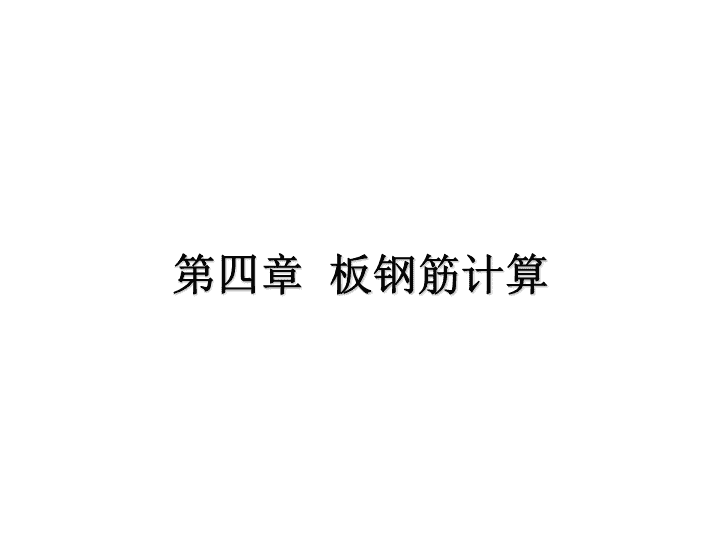

第四章 板钢筋计算 1 、单跨板钢筋的计算 1 、单跨板钢筋的计算 板底钢筋的 长度 计算 长度 = 净跨 + 伸进长度 * 2+ 弯勾 6.25d *2 1 、单跨板钢筋的计算 04G101-4P25 板底钢筋的支座- - 伸进长度 伸进长度 = max( 支座宽 /2,5d) 伸进长度 = max( 支座宽 /2,5d) 伸进长度 = max( 支座宽 /2,5d) 伸进长度 = max( 板厚 ,120) 1 、单跨板钢筋的计算 板底钢筋的支座- - 伸进长度 其它情况 伸进长度 = max(≥12d 且≥梁(或墙)宽 /2 ) 伸进长度 ≥ La (锚固长度) 伸进长度 =过墙(或梁)中线+ 5d 伸进长度 =梁(或墙)宽-保护层 伸进长度 =到墙(或梁)的中线 1 、单跨板钢筋的计算 板底钢筋 根数 计算 第一根钢筋距梁或墙边 50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为 1/2 板筋间距 1 、单跨板底筋布置示意图 50 练习 1 、请画板及其底筋并计算其长度和根数 2 、用软件计算板底钢筋并与手工对量 1 、单跨板钢筋的计算 板负筋 长度 的计算 04G101-4 P30 负筋长度= 锚入长度 + 弯勾+板内净尺寸+弯折长度 1 、单跨板钢筋的计算 板负筋的 锚入长度 计算 锚入长度 =锚固长度 La 锚入长度 = 0.4La + 15d 锚入长度 =支座宽 - 保护层 + 板厚 - 保护层* 2 锚入长度 =伸过支座中心线 + 板厚 - 保护层* 2 1 、单跨板钢筋的计算 板负筋的 根数 计算 第一根钢筋距梁或墙边 50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为 1/2 板筋间距 练习 1 、请画负筋并计算其长度和根数 2 、用软件计算并进行对量 1 、单跨板钢筋的计算 端支座负筋的分布筋 长度 计算 方式一:分布筋和负筋搭接 150mm 方式二:分布筋长度=轴线长度 方式三:分布筋长度=按照负筋布置范围计算 1 、单跨板钢筋的计算 端支座负筋的分布筋 根数 计算 方式一:分布筋根数=负筋板内净长 ÷ 分布筋间距 方式二:分布筋根数=负筋板内净长 ÷ 分布筋间距+ 1 练习 1 、请计算板的负筋长度和根数 2 、用软件计算并进行对量 1 、单跨板钢筋的计算 温度筋 长度 计算 1 、单跨板钢筋的计算 温度筋 根数 计算 练习 1 、请画板的温度筋长度和根数 2 、用软件计算并进行对量 2 、双跨板钢筋的计算 平面配筋图 2 、双跨板钢筋的计算 剖面图 2 、双跨板钢筋的计算 中间支座负筋 长度 计算 中间支座负筋长度=水平长度+弯折长度 ×2 2 、双跨板钢筋的计算 中间支座负筋的分布筋计算 分布筋长度 = 轴线 ( 净跨 ) 长度 - 负筋标注长度* 2+ 搭接长度* 2+ 弯勾* 2 分布筋根数=布筋范围 1÷ 间距 ( 向上取整 )+ 布筋范围 2÷ 间距 ( 向上取整 ) 分布筋根数=布筋范围 1÷ 间距 ( 向上取整 )+ 布筋范围 2÷ 间距 ( 向上取整 ) +1 练习 1 、请计算板的中间支座筋长度和根数 2 、用软件计算并进行对量 3 、多跨板钢筋计算 4 、悬挑板钢筋计算-一端 平面配筋图 4 、悬挑板钢筋计算-一端 剖面图 面筋长度 = 净跨 + 锚固长度* 2+ 弯勾* 2 4 、悬挑板钢筋计算-一端 剖面图 04G101-4 P28 面筋长度 = 弯勾 + 锚入长度 + 水平长度 + 板厚 - 保护层* 2+5d+ 搭接长度*搭接个数 面筋长度 = 弯勾 + 锚固长度 + 挑板净宽 - 保护层 +( 板厚 - 保护层* 2+5d) 5 、悬挑板钢筋计算-两端 平面图 5 、悬挑板钢筋计算-两端 剖面图 面筋长度 = 水平长度 +( 板厚 - 保护层* 2+5d)*2+ 搭接长度*搭接个数 6 、纯悬挑板钢筋计算 面筋计算 面筋长度 = 弯勾 + 锚固长度 + 水平段长度 + (板厚 - 保护层* 2+5d ) 面筋根数= ( 挑板长度 - 保护层* 2)÷ 间距 +1 6 、纯悬挑板钢筋计算 分布筋计算 分布筋长度=水平长度 + 弯勾* 2 分布筋根数=布筋范围 ÷ 间距 +2 6 、纯悬挑板钢筋计算 双层双向钢筋计算 6 、纯悬挑板钢筋计算 面筋直接锚入板内 练习 1 、请计算纯悬挑板的钢筋 2 、与软件进行对量 7 、异形板钢筋计算 底筋计算 7 、异形板钢筋计算 2 号轴线面筋计算 7 、异形板钢筋计算 弧形板钢筋计算 7 、异形板钢筋计算 弧形板钢筋计算 7 、异形板钢筋计算 弧形板钢筋计算 8 、板中开洞钢筋计算 板上开洞平面布置图 8 、板中开洞钢筋计算 洞口构造 ( 一 ) 04G101-4P35 矩形洞边长和圆洞直径不大于 300 时钢筋构造(受力钢筋绕过孔洞,不另设补强钢筋) 8 、板中开洞钢筋计算 洞口构造 ( 二 ) 04G101-4P36 矩形洞边长和圆洞直径大于 300 但不大于 1000 时补强钢筋构造 8 、板中开洞钢筋计算 洞口构造 ( 二 ) 04G101-4P36 洞边被切断钢筋端部构造 8 、板中开洞钢筋计算 矩形洞和圆形洞加强筋构造图 9 、其它形式板钢筋计算 挑板式阳台板 9 、其它形式板钢筋计算 带栏板的阳台板 9 、其它形式板钢筋计算 梁板式阳台 9 、其它形式板钢筋计算 纯悬挑阳台 9 、其它形式板钢筋计算 雨蓬板 9 、其它形式板钢筋计算 挑檐 9 、其它形式板钢筋计算 挑檐 04G101-4P27 ★ 软件重点功能 1 、自动布置最小板 2 、跨板钢筋的布置 3 、平行边布置受力筋 4 、 XY 方向布置受力筋 5 、按弧线布置放射筋 6 、查看板的布筋范围 7 、查看受力筋布置情况 8 、查看板内钢筋 小结 计算板钢筋时需要注意那些问题? 你在应用软件计算板钢筋时的心得?
