技能培训 配电室监控方案

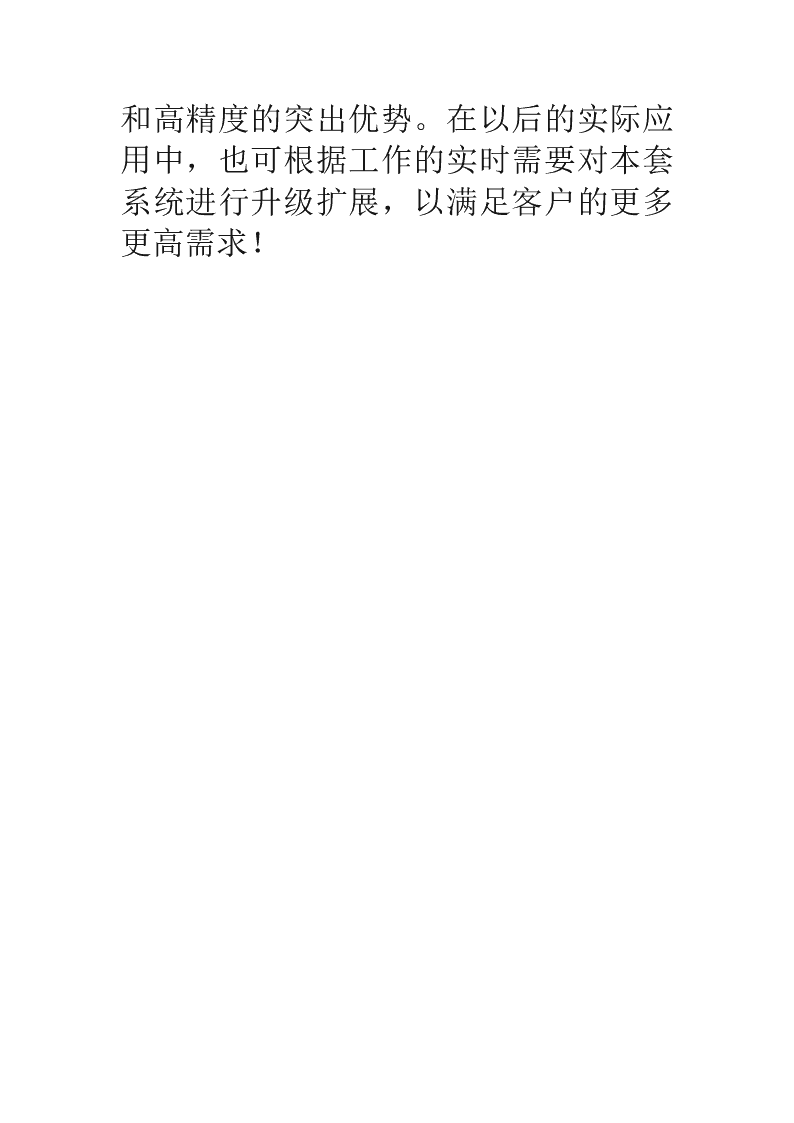

配电室监控方案 ‎ 1,本套系统采用的是可编程控制系统,把工控与民用相结合。‎ ‎ 2.本套系统的首要作用是实现点对点的实时监控,在各个回路中与继电器连接,将回路的基本状态作为继电器的线圈进行触发,从而形成输出信号到PLC进项信息处理。在PLC中由可编程性程序对输入信号进行分析。‎ ‎ 3.PLC的基本状态由现场实际需要监控的回路数来确定,在选型上,选用国内外的知名品牌,注重PLC的稳定性,可兼容性,以及对实时通讯的传输功能。PLC电压为24V,独立于配电室之外,由UPS不间断供电来确保实时的监控与信号保持。设立独立的电气柜,IP防护等级为54,由独立的电源控制和变压系统。‎ ‎ 4,PLC设立在配电室,实时的信号处理由两个光端机分开连接,一段为配电室,一段为控制室,由预留的光缆进行联系,与显示屏幕连接。以确保信号传输的稳定以及抗电磁烦扰。最大距离为10公里。‎ ‎ 5.在配电室与控制室之间设有声光报警提醒即终止信息传输线,作为实时电压监控传输通道。‎ ‎ 6.报警系统预先设置为声光报警提醒模式,配有红色和绿色灯,红色为闪烁报警,绿色为全系统正常,故障报警则红色灯闪烁且蜂鸣器音乐报警,以便提醒物业维修人员。在显示面板中,均有各回路的实时监控,实行多画面显示,遇到故障时报警画面优先弹出,报警信息由可存储功能,所有故障记录均可随时查询。‎ ‎ 综上所述,本套系统的出发点为工控民用,以点对点的方式,将分散的各个单元集中控制显示,提高了工作人员的效率和对单元的控制力度。而设备的选择,则具有独立,稳定,抗干扰,可扩展性和高精度的突出优势。在以后的实际应用中,也可根据工作的实时需要对本套系统进行升级扩展,以满足客户的更多更高需求!‎
