2004-2013十年高考物理大全分类解析专题15电磁感应
2004-2013十年高考物理 大全分类解析 专题15 电磁感应
一．2013年高考题

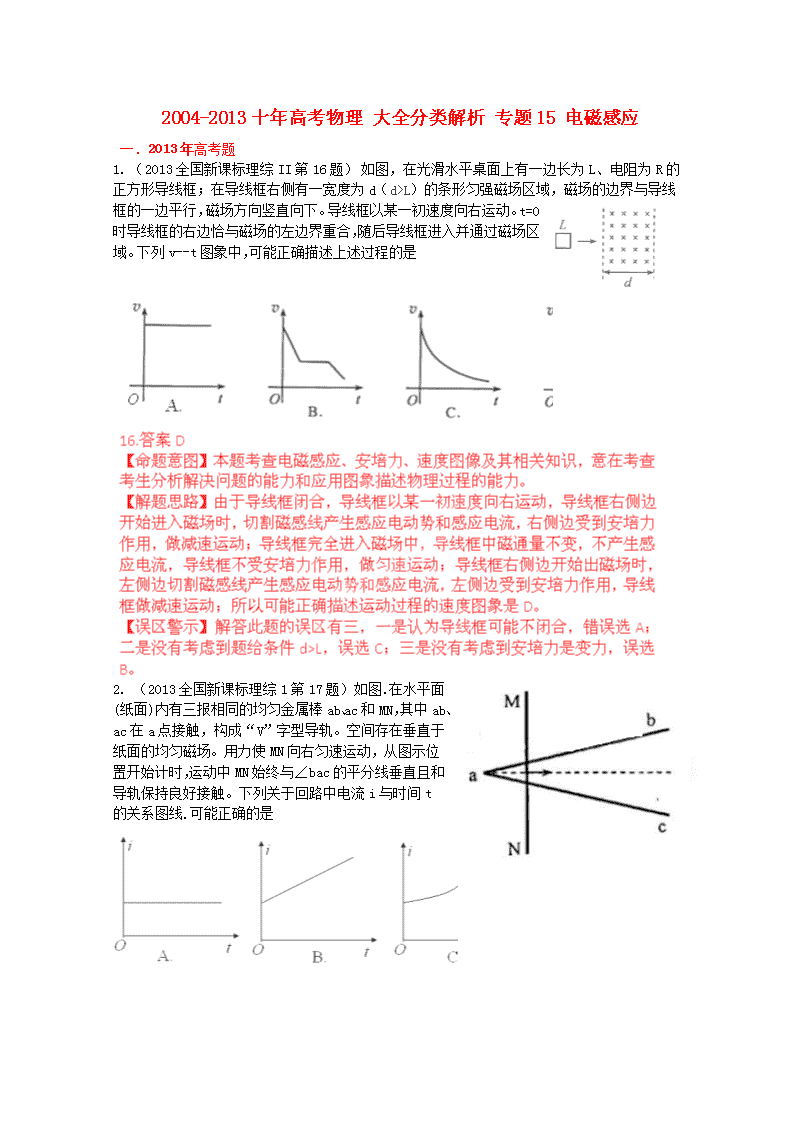

1. （2013全国新课标理综II第16题） 如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d>L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动。t=0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v--t图象中，可能正确描述上述过程的是
2. （2013全国新课标理综1第17题）如图.在水平面(纸面)内有三报相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨。空间存在垂直于纸面的均匀磁场。用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触。下列关于回路中电流i与时间t的关系图线.可能正确的是

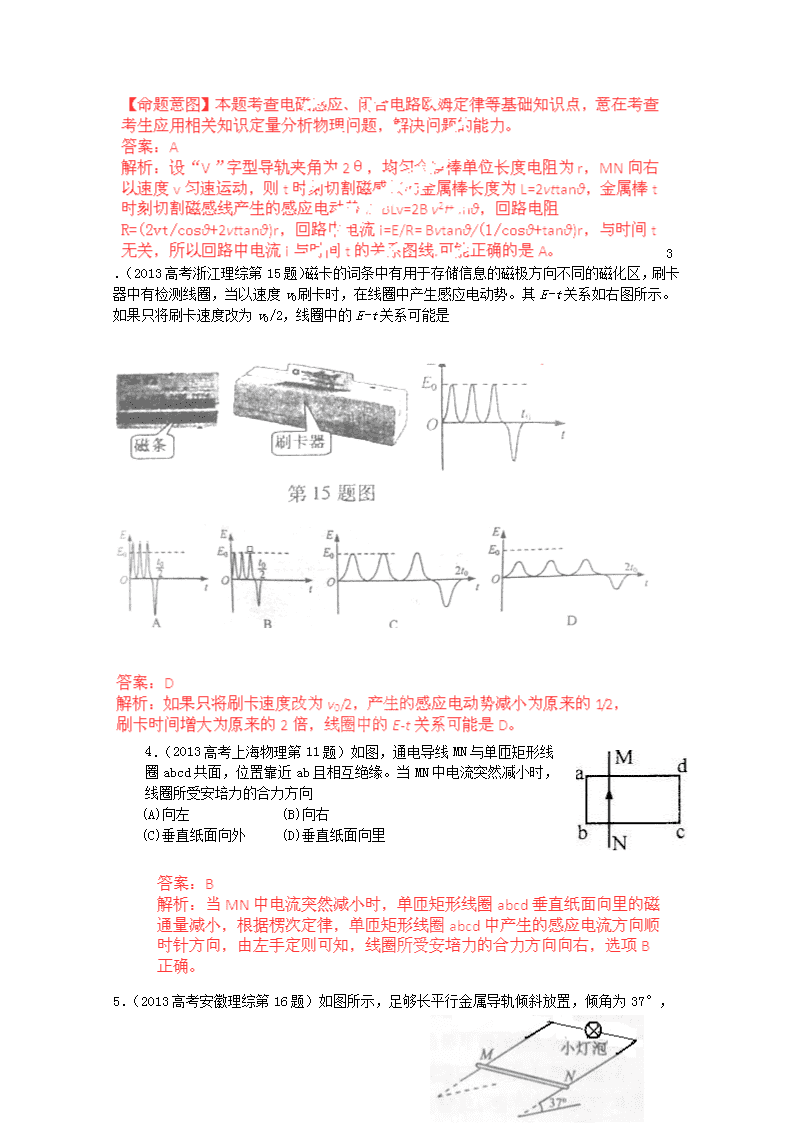

3．（2013高考浙江理综第15题）磁卡的词条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v0刷卡时，在线圈中产生感应电动势。其E-t关系如右图所示。如果只将刷卡速度改为v0/2，线圈中的E-t关系可能是
4．（2013高考上海物理第11题）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。当MN中电流突然减小时，线圈所受安培力的合力方向
(A)向左 (B)向右
(C)垂直纸面向外 (D)垂直纸面向里
5．（2013高考安徽理综第16题）
如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。一导体棒MV垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MV由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN的运动速度以及小灯泡消耗的电功率分别为（重力加速度g取10m/s2，sin37°=0.6）
A．2.5m/s，1W B．5m/s，1W
C．7.5m/s，9W D．15m/s，9W
6．（2013高考四川理综第7题）如图所示，边长为L、不可形变的正方形导体框内有半径为r的圆形区域，其磁感应强度B随时间t的变化关系为B＝kt(常量k＞0)。回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝R0。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势。则
A．R2两端的电压为
B．电容器的a极板带正电
C．滑动变阻器R的热功率为电阻R2的5倍
D．正方形导线框中的感应电动势为kL2
7. .(2013高考北京理综第17题)如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动, MN中产生的感应电动势为El；若磁感应强度增为2B,其他条件不变，MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比El∶ E2分别为
A. c→a，2∶1
B. a→c，2∶1
C. a→c，1∶2
D. c→a，1∶2
8. （2013高考山东理综第14题）将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是
O
A
ω
9．（2013全国高考大纲版理综第17题）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t＝0时，OA恰好位于两圆的公切线上，如图所示。若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（ ）
t
E
O
A
t
E
O
B
t
E
O
C
t
E
O
D
10 （2013高考福建理综第18题）如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界OO’平行，线框平面与磁场方向垂直。设OO’下方磁场区域足够大，不计空气影响，则下列哪一个图像不可能反映线框下落过程中速度v随时间t变化的规律
11．（2013高考天津理综物理第3题）如图所示，纸面内有一矩形导体闭合线框abcd．ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN。第一次ab边平行MN进入磁场．线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1：第二次bc边平行MN进入磁场．线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则
A．Q1>Q2 ，q1=q2
B．Q1>Q2 ，q1>q2
C．Q1=Q2 ，q1=q2
D．Q1=Q2 ，q1>q2
二．2012年高考题
1.（2012·北京理综）物理课上，老师做了一个奇妙的“跳环实验”
。如图，她把一个带铁芯的线圈I、开关S和电源用导线连接起来后.将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某同学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均末动。对比老师演示的实验，下列四个选项中，.导致套环未动的原因可能是
A.线圈接在了直流电源上.
B.电源电压过高.
C.所选线圈的匝数过多，
D.所用套环的材料与老师的不同
2. （2012·海南物理）如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属环中穿过。现将环从位置I释放，环经过磁铁到达位置II。设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则
A．T1>mg，T2>mg B．T1
mg，T2mg
3. （2012·新课标理综）如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0.。使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小随时间线性变化。为了产生与线框转动半周过程中同样大小的电流，磁感应强度B随时间的变化率的大小应为
A. B. C. D.
4．（2012·四川理综）半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示。则
A．θ=0时，杆产生的电动势为2Bav
B．θ=π/3时，杆产生的电动势为Bav
C．θ=0时，杆受的安培力大小为
D．θ=π/3时，杆受的安培力大小为
5．（4分）（2012·上海物理）为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示。己知线圈由a端开始绕至b端：当电流从电流计G左端流入时，指针向左偏转。
（1）将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转。俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）。
（2）当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转。俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）。
三．2011年高考题
1.（2011北京理综）某同学为验证断电自感现象，自己找来带铁心的线圈L，小灯泡A ，开关S和电池组E，用导线将它们连接成如图所示的电路。检查电路后，闭合开关S1，小灯泡发光；再断开开关S2，小灯泡仅有不显著的延时熄灭现象。虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。你认为最有可能造成小灯泡未闪亮的原因是
A．电源的内阻较大
B．小灯泡电阻偏大
C．线圈电阻偏大
D．线圈的自然系数较大
2．（2011江苏物理）如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行。线框由静止释放，在下落过程中
A．穿过线框的磁通量保持不变
B．线框中感应电流方向保持不变
C．线框所受安掊力的合力为零
D．线框的机械能不断增大
【点评】此题考查产生感应电流的条件、楞次定律、能量守恒定律等知识点。
3（2011上海物理）如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a
(A)顺时针加速旋转 (B)顺时针减速旋转。
(C)逆时针加速旋转 (D)逆时针减速旋转
4.（2011上海物理）如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。一铜制圆环用丝线悬挂于点，将圆环拉至位置后无初速释放，在圆环从摆向的过程中
(A)感应电流方向先逆时针后顺时针再逆时针
(B)感应电流方向一直是逆时针
(C)安培力方向始终与速度方向相反
(D)安培力方向始终沿水平方向
势影响，认为安培力方向始终与速度方向相反。
四．2010年高考题
1（2010海南物理）一金属圆环水平固定放置。现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环
A．始终相互吸引
B．始终相互排斥
C．先相互吸引，后相互排斥
D．先相互排斥，后相互吸引
2（2010全国理综1）某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10-5T。一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过。设落潮时，海水自西向东流，流速为2m/s。下列说法正确的是
A．河北岸的电势较高 B．河南岸的电势较高
C．电压表记录的电压为9mV D．电压表记录的电压为5mV
【点评】此题考查法拉第电磁感应定律和右手定则。
3．(2010北京理综)在如图所示的电路中，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R。闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I。然后，断开S。若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图象是
A B C D
4.（2010江苏物理）如图所示的电路中，电源的电动势为E,内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1
时刻断开S,下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是
5．（2010高考海南物理）下列说法正确的是
A．当线圈中电流不变时，线圈中没有自感电动势
B．当线圈中电流反向时．线圈中自感电动势的方向与线圈中原电流的方向相反
C．当线圈中电流增大时，线圈中自感电动势的方向与线圈中电流的方向相反
D．当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反
6（2010`·浙江理综）半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图（左）所示。有一变化的磁场垂直于纸面，规定向内为正，变化规律如图（右）所示。在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是（ ）
A. 第2秒内上极板为正极
B. 第3秒内上极板为负极
C. 第2秒末微粒回到了原来位置
D. 第3秒末两极板之间的电场强度大小为0.2πr2/d
7．（2010重庆理综）法拉第曾提出一种利用河流发电的设想，并进行了实验研究，实验装置的示意图可用题图表示，两块面积均为S的平行金属板，平行、正对、竖直地全部浸在河水中，间距为d。水流速度处处相同，大小为v，方向水平，金属板与水流方向平行。地磁场磁感应强度的竖直分量为B，河水的电阻率为ρ，水面上方有一阻值为R的电阻通过绝缘导线和电键K连接到两个金属板上，忽略边缘效应，求：
（1） 该发电装置的电动势；
（2） 通过电阻R的电流强度。
（3） 电阻R消耗的电功率。
五．2009年高考题
1.（2009宁夏理综）
医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的。使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差。在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零。在某次监测中，两触点的距离为3.0mm，血管壁的厚度可忽略，两触点间的电势差为160µV，磁感应强度的大小为0.040T。则血流速度的近似值和电极a、b的正负为
A．1.3m/s，a正、b负 B．2.7m/s，a正、b负
C．1.3m/s，a负、b正 D．2.7m/s，a负、b正
2. （09·宁夏理综）.如图所示，一导体圆环位于纸面内，O为圆心。环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直。导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触。在圆心和圆环间连有电阻R。杆OM以匀角速度逆时针转动，t=0时恰好在图示位置。规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t=0开始转动一周的过程中，电流随ωt变化的图象是( )
3. （2009·海南物理）一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动。M连接在如图所示的电路中，其中R为滑线变阻器，和为直流电源，www.ks5u.comS为单刀双掷开关。下列情况中，可观测到N向左运动的是
A．在S断开的情况下，S向a闭合的瞬间
B．在S断开的情况下，S向b闭合的瞬间
C．在S已向a闭合的情况下，将R的滑动头向c端移动时
D．在S已向a闭合的情况下，将R的滑动头向d端移动时
4（2009·浙江理综）如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为、阻值为的闭合矩形金属线框用绝缘轻质细杆悬挂在O点，并可绕O点摆动。金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则线框中感应电流的方向是
A．
B．
C．先是，后是
D．先是，后是
5（09·全国理综2 ）如图，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率，k为负的常量。用电阻率为ρ、横截面积为S的硬导线做成一边长为的方框。将方框固定于纸面内，其右半部位于磁场区域中。求：
（1） 导线中感应电流的大小；
（2） 磁场对方框作用力的大小随时间的变化率。
6.（2009·高考安徽理综）如图甲所示，一个电阻为R面积为S的矩形导线框abcd，水平放置在匀强磁场中，磁场的磁感应强度为B，方向与ad边垂直并与线框平面成45°角，OO’风别是ab和cd边的中点。现将线框右半边abcO’绕OO’逆时针旋转90°到图乙所示位置。在这一过程中，导线中通过的电荷量是
A B
C D 0
7（09·广东高考物理）如图（a）所示，一个电阻值为R ，匝数为n的圆形金属线与阻值为2R的电阻R1连结成闭合回路。线圈的半径为r1 . 在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图18（b）所示。图线与横、纵轴的截距分别为t0和B0 . 导线的电阻不计。求0至t1时间内，
（1）通过电阻R1上的电流大小和方向；
（2）通过电阻R1上的电量q及电阻R1上产生的热量。
六．2008年高考题
a
b
c
E
K
L1
L2
1、（2008·江苏物理第8题）如图所示的电路中，三个相同的灯泡a、b、c和电感L1、L2与直流电源连接，电感的电阻忽略不计．电键K从闭合状态突然断开时，下列判断正确的有
A．a先变亮，然后逐渐变暗
B．b先变亮，然后逐渐变暗
C．c先变亮，然后逐渐变暗
D．b、c都逐渐变暗
2. （2008四川理综卷第17题）、在沿水平方向的匀强磁场中，有一圆形金属线圈可绕沿其直径的竖直轴自由转动。开始时线圈静止，线圈平面与磁场方向既不平行也不垂直，所成的锐角为α。在磁场开始增强后的一个极短时间内，线圈平面
A．维持不动
B．将向使α减小的方向转动
C．将向使α增大的方向转动
D．将转动，因不知磁场方向，不能确定α会增大还是会减小
3.（2008·重庆理综）如题18图，粗糙水平桌面上有一质量为m的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是
A. FN先小于mg后大于mg,运动趋势向左
B. FN先大于mg后小于mg,运动趋势向左
C. FN先大于mg后大于mg,运动趋势向右
D. FN先大于mg后小于mg,运动趋势向右
4.(2008·海南物理)法拉第通过静心设计的一系列试验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是
A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流
B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流
C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势
D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流
5、(2008·海南物理)一航天飞机下有一细金属杆，杆指向地心．若仅考虑地磁场的影响，则当航天飞机位于赤道上空
A．由东向西水平飞行时，金属杆中感应电动势的方向一定由上向下
B．由西向东水平飞行时，金属杆中感应电动势的方向一定由上向下
C．沿经过地磁极的那条经线由南向北水平飞行时，金属杆中感应电动势的方向一定由下向上
D．沿经过地磁极的那条经线由北向南水平飞行时，金属杆中一定没有感应电动势
6.a
b
r
c
d
R
P
Q
v
×
×
×
×
（2008·宁夏理综）如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好；匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是
A．流过R的电流为由d到c，流过r的电流为由b到a
B．流过R的电流为由c到d，流过r的电流为由b到a
C．流过R的电流为由d到c，流过r的电流为由a到b
D．流过R的电流为由c到d，流过r的电流为由a到b
17、（2008四川理综）在沿水平方向的匀强磁场中，有一圆形金属线圈可绕沿其直径的竖直轴自由转动。开始时线圈静止，线圈平面与磁场方向既不平行也不垂直，所成的锐角为α。在磁场开始增强后的一个极短时间内，线圈平面
A．维持不动
B．将向使α减小的方向转动
C．将向使α增大的方向转动
D．将转动，因不知磁场方向，不能确定α会增大还是会减小
七．2007年高考题
N
S
R
C
a
b
1. （2007宁夏理综卷第20题）电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是
A、从a到b，上极板带正电
B、从a到b，下极板带正电
C、从b到a，上极板带正电
D、从b到a，下极板带正电
2.（2007年高考海南物理）在如图所示的电路中，a、b为两个完全相同的灯泡，为自感线圈，为电源，为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是
Ａ.合上开关，a先亮，b后亮；断开开关，a、b同时熄灭
Ｂ.合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭
Ｃ.合上开关，b先亮，a后亮；断开开关，a、b同时熄灭
Ｄ.合上开关，、b同时亮；断开开关，b先熄灭，a后熄灭
3. （2007·四川理综）如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时
A．线圈绕P1转动时的电流等于绕P2转动时的电流
B．线圈绕P1转动时的电动势小于绕P2转动时的电动势
C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→d
D 线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力
4.（2007·上海物理）如图（a）所示，光滑的平行长直金属导轨置于水平面内，间距为L、导轨左端接有阻值为R的电阻，质量为m的导体棒垂直跨接在导轨上。导轨和导体棒的电阻均不计，且接触良好。在导轨平面上有一矩形区域内存在着竖直向下的匀强磁场，磁感应强度大小为B。开始时，导体棒静止于磁场区域的右端，当磁场以速度v1匀速向右移动时，导体棒随之开始运动，同时受到水平向左、大小为f的恒定阻力，并很快达到恒定速度，此时导体棒仍处于磁场区域内。
（1）求导体棒所达到的恒定速度v2；
（2）为使导体棒能随磁场运动，阻力最大不能超过多少？
（3）导体棒以恒定速度运动时，单位时间内克服阻力所做的功和电路中消耗的电功率各为多大？
（4）若t＝0时磁场由静止开始水平向右做匀加速直线运动，经过较短时间后，导体棒也做匀加速直线运动，其v-t关系如图（b）所示，已知在时刻t导体棋睥瞬时速度大小为vt，求导体棒做匀加速直线运动时的加速度大小。
八．2006年高考题
×
B
P
Q
O
L
1．（2006·四川理综）如图所示，接有灯泡L的平行金属导轨水平放置在匀强磁场中，一导体杆与两导轨良好接触并做往复运动，其运动情况与弹簧振子做简谐运动的情况相同。图中O位置对应于弹簧振子的平衡位置，P、Q两位置对应于弹簧振子的最大位移处。若两导轨的电阻不计，则
A．杆由O到P的过程中，电路中电流变大
B．杆由P到Q的过程中，电路中电流一直变大
C．杆通过O处时，电路中电流方向将发生改变
D．杆通过O处时，电路中电流最大
2（2006·天津理综）在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间t如图2变化时，下图中正确表示线圈中感应电动势E
变化的是
A B C D
九．2005年高考题
1．（2005·北京理综）现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以判断
A.线圈A向上移动或滑动变阻器滑动端P向右加速滑动，都能引起电流计指针向左偏转
B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C.滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D.因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
答案：B解析：将滑线变阻器的滑动端P向左加速滑动时，回路中电流加速减小，副线圈中磁通量减小，与线圈A中铁芯向上拔出或断开开关效果相同，都能引起电流计指针向右偏转，选项B正确。
2．（16分（2005天津理综）图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计，导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直。质量m为6.0×10-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速度v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
十．2004年高考题
1．（2004·上海物理）两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。则
A．A可能带正电且转速减小。
B．A可能带正电且转速增大。
C．A可能带负电且转速减小。
D．A可能带负电且转速增大。
B
2．（2004·全国理综2）一直升飞机停在南半球的地磁极上空。该处地磁场的方向竖直向上，磁感应强度为B。直升飞机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动。螺旋桨叶片的近轴端为a，远轴端为b，如图所示。如果忽略a到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则
A．ε＝πfl2B，且a点电势低于b点电势
B．ε＝2πfl2B，且a点电势低于b点电势
C．ε＝πfl2B，且a点电势高于b点电势
D．ε＝2πfl2B，且a点电势高于b点电势
十．2003年高考题
1.（2003上海物理，6）粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是 （ ）
a b
v
a b
v
a b
v
a b
v
A. B. C. D.
y
x
R1
R2
A
o
C
v
2（2003上海物理，22）如图所示，OACO为置于水平面内的光滑闭合金属导轨，O、C处分别接有短电阻丝（图中用粗线表示），R1=4Ω、R2=8Ω（导轨其它部分电阻不计）。导轨OAC的形状满足 （单位：m）。磁感应强度B=0.2T的匀强磁场方向垂直于导轨平面。一足够长的金属棒在水平外力F作用下，以恒定的速率v=5.0m/s水平向右在导轨上从O点滑动到C点，棒与导轨接触良好且始终保持与OC导轨垂直，不计棒的电阻。求：⑴外力F的最大值；⑵金属棒在导轨上运动时电阻丝R1上消耗的最大功率；⑶在滑动过程中通过金属棒的电流I与时间t的关系。
P
Q
1
2
3.（13分）（2003广东物理，18）如图所示，两根平行金属导轨固定在水平桌面上，每根导轨每米的电阻为r0=0.10Ω/m，导轨的端点P、Q用电阻可以忽略的导线相连，两导轨间的距离l=0.20m。有随时间变化的匀强磁场垂直于桌面，已知磁感应强度B与时间t的关系为B=kt，比例系数k=0.020T/s。一电阻不计的金属杆可在导轨上无摩擦低滑动，在滑动过程中保持与导轨垂直。在t=0时刻，金属杆紧靠在P、Q端，在外力作用下，杆以恒定的加速度从静止开始向导轨的另一端滑动，求在t=6.0s时金属杆所受的安培力。
