电路电流电压和电阻中考选编YXY

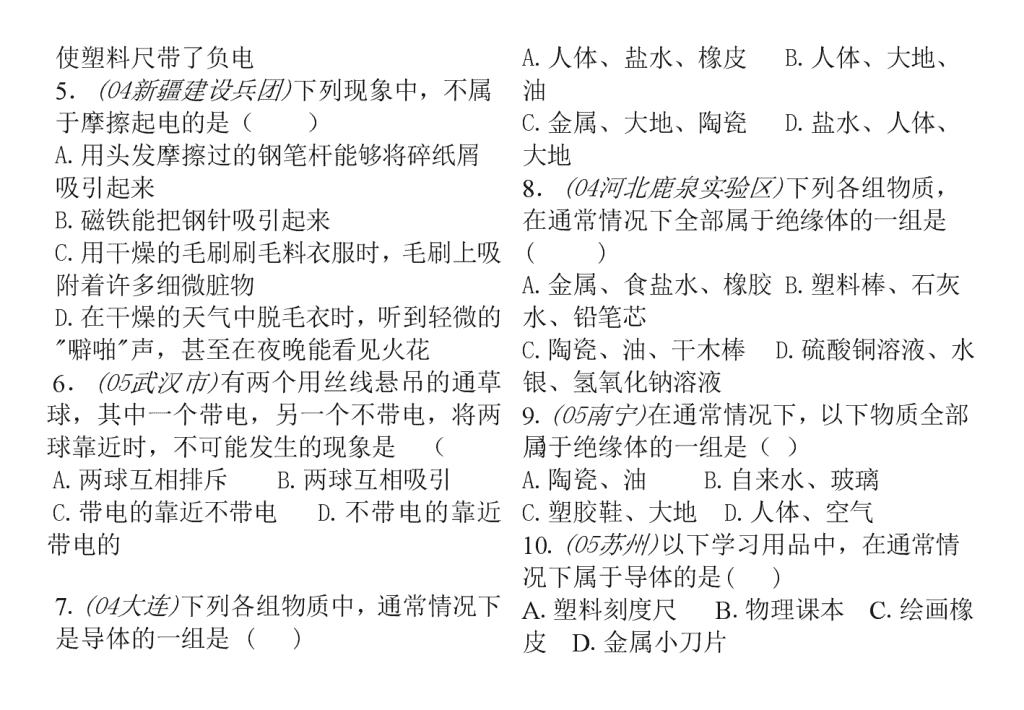

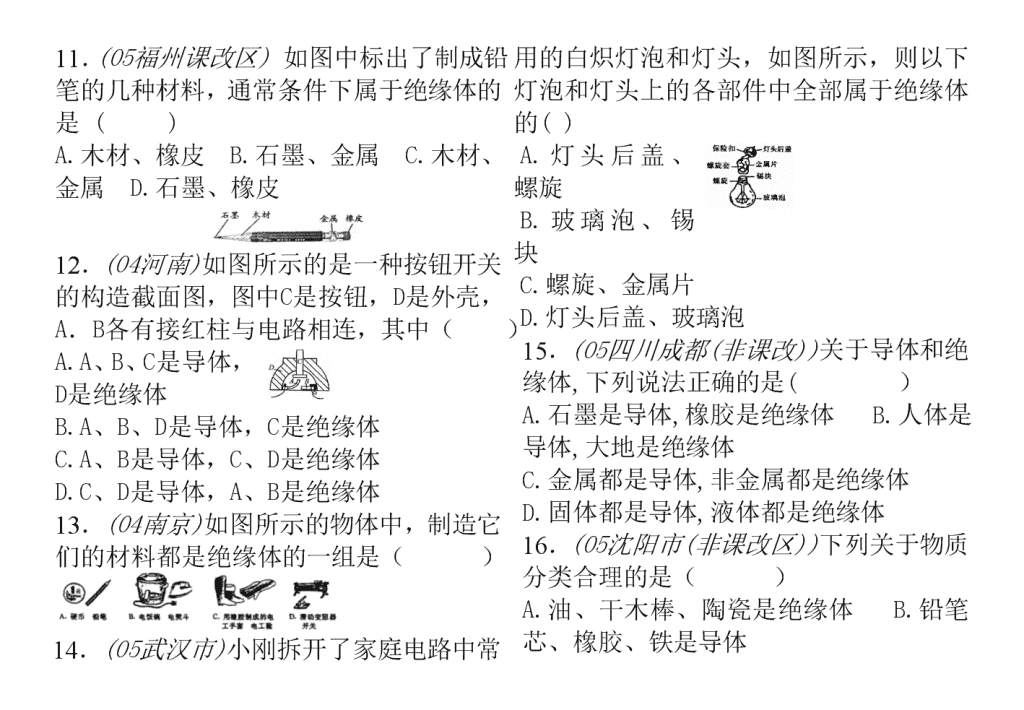

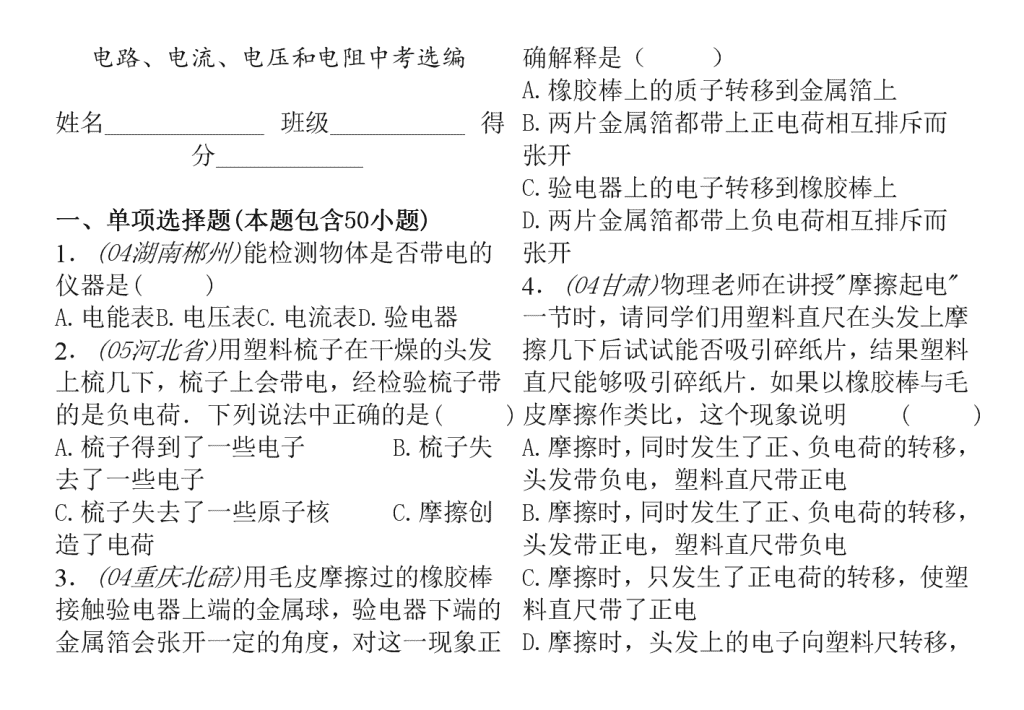

电路、电流、电压和电阻中考选编 姓名_____________ 班级___________ 得分____________‎ 一、单项选择题(本题包含50小题)‎ ‎1.(04湖南郴州)能检测物体是否带电的仪器是( )‎ A.电能表 B.电压表 C.电流表 D.验电器 ‎2.(05河北省)用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷.下列说法中正确的是( )‎ A.梳子得到了一些电子 B.梳子失去了一些电子 C.梳子失去了一些原子核 C.摩擦创造了电荷 ‎3.(04重庆北碚)用毛皮摩擦过的橡胶棒接触验电器上端的金属球,验电器下端的金属箔会张开一定的角度,对这一现象正确解释是( )‎ A.橡胶棒上的质子转移到金属箔上 ‎ B.两片金属箔都带上正电荷相互排斥而张开 C.验电器上的电子转移到橡胶棒上 ‎ D.两片金属箔都带上负电荷相互排斥而张开 ‎4.(04甘肃)物理老师在讲授"摩擦起电"一节时,请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片,结果塑料直尺能够吸引碎纸片.如果以橡胶棒与毛皮摩擦作类比,这个现象说明 ( )‎ A.摩擦时,同时发生了正、负电荷的转移,头发带负电,塑料直尺带正电 B.摩擦时,同时发生了正、负电荷的转移,头发带正电,塑料直尺带负电 C.摩擦时,只发生了正电荷的转移,使塑料直尺带了正电 D.‎ 摩擦时,头发上的电子向塑料尺转移,使塑料尺带了负电 ‎5.(04新疆建设兵团)下列现象中,不属于摩擦起电的是(  )‎ A.用头发摩擦过的钢笔杆能够将碎纸屑吸引起来 ‎ B.磁铁能把钢针吸引起来 C.用干燥的毛刷刷毛料衣服时,毛刷上吸附着许多细微脏物 D.在干燥的天气中脱毛衣时,听到轻微的"噼啪"声,甚至在夜晚能看见火花 ‎6.(05武汉市)有两个用丝线悬吊的通草球,其中一个带电,另一个不带电,将两球靠近时,不可能发生的现象是 ( )‎ A.两球互相排斥 B.两球互相吸引 C.带电的靠近不带电 D.不带电的靠近带电的 ‎7.(04大连)下列各组物质中,通常情况下是导体的一组是 ( )‎ A.人体、盐水、橡皮 B.人体、大地、油 C.金属、大地、陶瓷 D.盐水、人体、大地 ‎8.(04河北鹿泉实验区)下列各组物质,在通常情况下全部属于绝缘体的一组是( )‎ A.金属、食盐水、橡胶 B.塑料棒、石灰水、铅笔芯 C.陶瓷、油、干木棒 D.硫酸铜溶液、水银、氢氧化钠溶液 ‎9.(05南宁)在通常情况下,以下物质全部属于绝缘体的一组是( )‎ A.陶瓷、油 B.自来水、玻璃 ‎ C.塑胶鞋、大地 D.人体、空气 ‎10.(05苏州)以下学习用品中,在通常情况下属于导体的是( )‎ A.塑料刻度尺  B.物理课本 C.绘画橡皮 D.金属小刀片 ‎11.(05福州课改区) 如图中标出了制成铅笔的几种材料,通常条件下属于绝缘体的是 ( ) ‎ A.木材、橡皮 B.石墨、金属 C.木材、金属 D.石墨、橡皮 ‎12.(04河南)如图所示的是一种按钮开关的构造截面图,图中C是按钮,D是外壳,A.B各有接红柱与电路相连,其中( )‎ A.A、B、C是导体,D是绝缘体 B.A、B、D是导体,C是绝缘体 C.A、B是导体,C、D是绝缘体 D.C、D是导体,A、B是绝缘体 ‎13.(04南京)如图所示的物体中,制造它们的材料都是绝缘体的一组是(   )‎ ‎14.(05武汉市)小刚拆开了家庭电路中常用的白炽灯泡和灯头,如图所示,则以下灯泡和灯头上的各部件中全部属于绝缘体的( )‎ A.灯头后盖、螺旋 ‎ B.玻璃泡、锡块 C.螺旋、金属片 ‎ D.灯头后盖、玻璃泡 ‎15.(05四川成都(非课改))关于导体和绝缘体,下列说法正确的是(    )‎ A. 石墨是导体,橡胶是绝缘体 B.人体是导体,大地是绝缘体 C.金属都是导体,非金属都是绝缘体 ‎ D.固体都是导体,液体都是绝缘体 ‎16.(05沈阳市(非课改区))下列关于物质分类合理的是( )‎ A.油、干木棒、陶瓷是绝缘体 B.铅笔芯、橡胶、铁是导体 C.铁、冰、玻璃是导体 D.蜂蜡、食盐、水银是非晶体 ‎17.(04武汉)关于导体和绝缘体的下列说法中,正确的是(   )‎ A.导体能够导电是因为导体内有大量的电荷存在 B.绝缘体不容易导电,是因为绝缘体内没有电荷存在 C.导体在任何情况下都可以导电,绝缘体在任何情况下都不会导电 D.有些绝缘体在一定的条件下可能变成导体 ‎18.(04泰州)下列说法正确的是 ( D )‎ A.验电器既能检验物体是否带电,也能测出物体的带电量 B.电流的方向就是电子定向移动的方向 C.绝缘体不容易导电是因为绝缘体内没有电子 D.雷电是自然界中发生的放电现象 ‎19.(03哈尔滨)关于电路的知识,下列说法中不正确的是( A )‎ A.为使两灯同时亮,同时灭,两灯一定要串联 B.金属中的电流方向跟自由电子定向移动的方向相反 C.在电路中,电源是把其他形式的能转化为电能的装置 D.一般的电路是由电源、用电器、开关和导线组成的 ‎20.(04广东)如图的四个电路中与右边实物图对应的是(C )‎ ‎21.(04太原)在如图所示的电路中,开关S能同时控制电灯和电铃的正确电路是( B )‎ ‎22.(04北京朝阳区)在下图所示的各电路中,两个灯泡属于并联的是( C  )‎ ‎23.(04辽宁大连)每当节日的夜晚,许多高大的建筑物都要用成千只灯泡装点起来,点亮的灯泡映出建筑物的轮廓,显得美丽、壮观.这些灯泡是 ( A )‎ A.并联 B.串联 C.可能是串联,也可能是并联 D.无法判断 ‎24.(05贵港市钦州市来宾市)如图所示的电路中,当S1、S2都闭合时,则( B )‎ A.L1、L2 串联 ‎ B. L1、L2并联 ‎ C.灯L1被短路 ‎ D.灯L2短路 ‎25.(05桂林课改区)如图所示电路中,电源电压适当,要使电铃和电灯同时有电流通过,以下做法中正确的是( D )‎ A.断开Sl,闭合S2、S3; B.断开S3,闭合S1、S2‎ C.闭合Sl,断开S2、S3; D.闭合S2,断开S1、S3‎ ‎26.(04广州)在图中所示的电路中,若要使L1和L2两灯组成并联电路,开关的断开与闭合情况是 ( B ) ‎ A.S1、S2断开,S3闭合 ‎ B.S1、S2闭合,S3断开 C.S1、S2、S3闭合 ‎ D.S1断开,S2、S3闭合 ‎27.(05泰安市)下图给出了小名设计的楼梯照明电灯的四种控制电路,其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关,都能改变电灯原来发光或熄灭的状态。在实际应用中最好的方案是( A )‎ ‎28.(05自贡市)对公式I=,理解正确的是( B )‎ A.导体通电时间越长电流越小 B.在1s内通过导体任意一个横截面的电荷量越大,导体中的电流越大 C.通过导体横截面的电荷量越大,导体中的电流越大 D.导体的横截面越大,导体中的电流越大 ‎29.(04安徽)常见的家用电器,关于它们正常工作时的电流,下列说法中合理的是( B )‎ A.电风扇约2A B.电冰箱约1A C.电视机约2A D.台灯约1A ‎30.(05盐城市)如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中不正确的是( B )‎ A.Ia=Id B.Ia>Id C.Ia>Ib D.Id>Ic ‎31.(05武汉市)如图(a)所示,当开关S闭合时,两只电流表的示数分别由(b)、(c)两图读得,则电灯L1中的电流是( D )‎ A.0.8A    B.0.16A    C.0.52A    D.1.28A ‎32.(04贵阳实验区)下面的几种叙述中,哪一种是并联电路的特征? ( C )‎ A.电路中每一处的电流都相等 ‎ B.电路中任何一处断开都会引起断路 C.各条支路上的电压都相等 ‎ D.电路上各部分电压之和等于总电压 ‎33.(05桂林课改区)在图中所示的电路图中,能用电压表正确测出灯Ll两端电压的是( B 〕‎ ‎34.(05苏州市)如图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,比较这两段导体两端的电压及通过它们的电流的大小,有( C )‎ A.,  B.,‎ C.,  D.,‎ ‎35.(05四川成都(非课改))在一个由电源、开关、导线和两个小灯泡组成的电路中,用电压表测量时发现,两灯泡两端电压相等,观察发现两灯泡的亮度不同。则两个小灯泡的连接( A )‎ A.一定是并联 B.一定是串联 C.可能是串联,也可能性并联 D.无法判定 ‎36.(04江西南昌)在图a所示电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别为( A )‎ A.4.8V,1.2V B.6V,1.2V ‎ C.1.2V,6V D.1.2V,4.8V.‎ ‎37.(05宿迁市)关于电阻,下列说法中正确的是( C )‎ A.绝缘体不容易导电,是因为它们没有电阻 ‎ B.导体和绝缘体的电阻大小只跟材料有关 C.将一根铜导线均匀拉长后,其电阻变大 D.铜导线的电阻一定比铝导线的电阻小 ‎38.(05广西河池)要改变某段导体电阻的大小,下列方法中无效的是 ( A )‎ A.改变导体两端的电压 B.改变导体的材料 C.改变导体的横截面积 D.改变导体的长度 ‎39.(04河北综合)给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线,现需要研究的课题有:①导体的电阻跟它的横截面积的关系;②导体的电阻跟它的长度的关系;③导体的电阻跟它的材料的关系。由上述实验器材,可以完成的研究课题是( C )‎ A.只有①  B.只有② C.①和②  D.①、②和③‎ ‎40.(05芜湖市)用实验研究导体的材料、长度、横截面积对电阻的影响时,供选择的导体规格如下表:‎ 你认为下面对导体选择最合理的一组是( C )‎ A.③④⑤⑥ B.②③⑥⑦ C.①⑤⑥⑦ D.⑤⑥⑦⑧‎ ‎41.(04浙江丽水自然)‎ 下图是滑动变阻器接入电路的示意图,其中移动滑片不能改变接入电路电阻的是( C )‎ ‎42.(05辽宁十一市(非课改区))要将图所示的滑动变阻器接在电路中与一个小灯泡串联,要求滑片P向B端滑动时小灯泡变暗,滑动变阻器接在电路中的两个接线柱应是( B )‎ A.CD B.AD C.CB D.AB ‎ ‎ ‎43.(04湖南郴州)如图所示,闭合开关s,滑动变阻器的滑片P向右移动时,电流表的示数将 ( B )‎ A.变大 B.变小 C.不变 D.无法确定 ‎44.(05南宁市)如图所示的电路中,小灯泡L1和L2都标有"3V 0.25A"字样,电源由3节1.5V的干电池组成。则下列说法中错误的是( A )‎ A.S闭合后,L1、L2并联,且都能发光 B.S闭合后,电路将发生短路 C.要想使L1、L2串联,可去掉导线b D.若将导线M从接线柱B改接到A上,则两灯都能正常发光 ‎45.(04连云港)某同学在做电学实验时,不慎将电压表和电流表的位置对换,如图.若开关闭合其后果是( D )‎ A.两表会被烧坏 B.两表不会被烧坏 C.电压表不会被烧坏,但无示数 D.电压表不会被烧坏,电流表可能被烧坏 ‎46.(04湖南郴州)‎ 如图所示,电源、导线和开关都接触良好.闭合开关S后两灯均不亮,此时测得a、b间的电压为U,a、c间的电压也为U,b、c间的电压为零.由此可判断该电路的故障可能是_________L1断路________.‎ ‎ ‎ ‎47.(04江苏宿迁)如图是某同学做实验时的电路图。闭合开关S后,发现灯泡L1、L2均不亮,电流表示数为零,电压表示数等于电源电压,则该电路中的故障是( C )‎ A.电源正极与a之间断路 B.a、L1、b之间断路 C.b、L2、c之间断路 D.c与电源负极之间断路 ‎48.(04黑龙江)小明在做电学实验时,按右下图连接一个电路,电源电压不变,闭合开关后,灯L1L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变。产生这一现象的原因是( C  )‎ A.灯L1短路  B.灯L2短路  C.灯L1断路  D.灯L2断路 ‎ ‎ ‎49.(04太原)在如图所示的电路中,电源电压恒定,电阻R1 =R2.当闭合开关时,若发现两个电流示数相等,且均在正常值范围内,则出现的故障是( B )‎ A.R1短路 B.R1开路 C.R2短路 D.R2开路 ‎50.(05南京市)如图所示电路,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路只有一处故障,则故障可能是( A )‎ A.电灯L1断路 B.电灯L2断路 C.电灯L1短路 D.电灯L2短路 二、填空题(本题包含19小题)‎ ‎51.(04辽宁大连)打扫房间时,小刚用干绸布擦穿衣镜,发现擦过的镜面很容易粘上细小绒毛.这是因为他擦过的镜面因_______摩擦____而带了电,带电体有_________吸引轻小物体__的性质,所以绒毛被吸在镜面上.‎ ‎52.(04哈尔滨)电视机的荧光屏上经常粘有灰尘,这是因为电视机工作时,屏幕上带有__电(或电荷、静电)__而具有了______吸引轻小物体__的性质。‎ ‎53.(04天津)当玻璃棒与丝绸摩擦后,玻璃棒失去电子带__+______电,丝绸得到电子带等量的____-____电。‎ ‎54.(04青海)有A.B.C三个带电小球,如果小球A带正电,小球C吸引小球B,小球B排斥小球A,那么小球B带___+______电;小球C带____-_____电.(填"正"或"负").‎ ‎55.(05河北课改区)如图为电工常用的钢丝钳,它的设计和使用应用了很多物理知识。其中,钳把包了一层胶皮是为了___绝缘(或防止触电)‎ ‎_________钳子的刀口做得比较薄是为了__增大压强__________钳把做的比钳口长是为了___省力_________。‎ ‎ ‎ ‎56.(04江苏淮安)电灯是家庭电路中常见的照明电器.灯泡的外壳和灯芯都是用玻璃制成的,它们是利用了玻璃的 ____绝缘_____ 性能.若将玻璃灯芯接入右图所示的电路中,当玻璃灯芯升高到一定温度时,小量程电流表的指针 ___会____ (填"会" ‎ 或"不会")发生偏转,此现象说明 ___导体和绝缘体之间无绝对界限____.‎ ‎57.(05汕头市(课改区))家庭电路里的电视机.电冰箱.电灯等用电器的连接方式是 并联__;开关和被控制的用电器是 串 联;为了防止因漏而出现的触电事故,家用洗衣机的外壳一定要 _接地 。‎ ‎58.(04北京)物理学上把_____+___电荷定向移动的方向规定为电流的方向。若30s内通过灯丝横截面的电荷量为15C,则灯丝中的电流是__0.5_______ A。‎ ‎59.(05桂林课改区)日光灯工作电流约为0.15A,合为____150______mA。电流表使用前要先检查指针是否指在__零刻线_______位置。‎ ‎60.(04沈阳)用电流表测电流时,某同学接入电路的是0-0.6A的量程,却在0-3A的量程中读成2.4A,则实际测得的电流应是__0.48_A.‎ ‎61.(05泉州市)如图所示,甲是 小灯泡 ,乙是 电流表 ,可组成二个小灯泡的并联电路。(填"小灯泡"或"电流表")‎ ‎ ‎ ‎62.(05贵港市钦州市来宾市)在"用电流表测电流"的实验中,某同学接成如图(a)所示的电路。当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图(b)所示,则通过灯L2的电流为 0,32 ___A,10s内通过灯L1的电量为 _12.8__ C。‎ ‎63.(05苏州市)我国家庭电路的供电电压是____220___V;不高于__36____V的电压对人体才是安全的.‎ ‎64.(05上海市)一节普通干电池的电压为____1.5______伏。在图l中,A端为干电池的____+_______极(选填"正"或"负")。‎ ‎65.(04福建泉州)语言复读机工作时需要6V的电源,这可以由___4___节干电池_____串_____而成.‎ ‎66.(04梅州)如图所示的电路里,在圆圈a,b,c上连接适当电表,使灯L1和L2并联且能发光,那么a应是____I___表;b是__U_____表;c是___I_______表.‎ ‎67.(05南宁市)利用图(甲)所示的电路进行实验,当开关S闭合时,发现灯不亮,电流表无示数,电压表有示数,则故障可能是 灯开路 ;排除故障后,再闭合开关S,得到电流表示数如图(乙)所示,则读数为 0.14 A。‎ ‎ ‎ ‎68.(04山西)把一根粗细均匀的细铁丝对折起来,电阻将______变小____若剪掉一半,剩余部分的电阻将______变小____(填"变大"、"变小"或不变)‎ ‎69.(04河南)旋盘式电阻箱是我们在实验室经常用到的一种变阻器,右图所示电阻箱的示数为___3204_________Ω。‎ 三、多项选择题(本题包含2小题)‎ ‎70.(05广东省)如图所示的闸刀开关 ( ABD )‎ A. 瓷柄是绝缘体 B. 胶盖是绝缘体 C. 动触头是绝缘体 D. 静触头是导体 ‎ ‎71.(05天津市)在图所示的四个电路中,当闭合开关S后,小灯泡L1、L2都能正常发光,其中电压表可直接测出L1两端电压的电路图是 ( ABD )‎ A.甲图 B.乙图 C.丙图 D.丁图 四、知识应用题(本题包含7小题)‎ ‎72.(04黑龙江)小明参观了科技馆后,一组静电实验给他留下了深刻的印象,回来后他把实验情景绘成一幅平面示意图,图中A为放在绝缘支架上的带正电球体,B为用绝缘丝线悬吊的带正电的小球。先后将小球B悬吊在距离A球远近不同的P1、P2、P3处(如图所示).‎ ‎⑴小球偏离竖直方向的原因是什么?‎ 同种电荷相互排斥 ‎⑵请你根据此图,提出一个问题.‎ 同种电荷间排斥力大小与电荷间距离有什么关系?(或电荷间排斥力与悬线偏离竖直方向角度有什么关系?或同种电荷间的排斥力大小与什么有关?)‎ ‎73.(04广西桂林)陶瓷、橡胶、汽油、玻璃、碳笔、铝等物质,其中属于绝缘体的是____陶瓷、橡胶、汽油、玻璃(至少填写2种),选出两种你最熟悉的物质做电工材料,说明它的主要用途.‎ ‎①_橡胶用来做输电导线的外皮,起绝缘作用,防止漏电 ‎②_铝用来做导线内芯,起导电作用_‎ ‎74.(05福州课改区)野营时,小红携带的手电筒不发光了,请你帮助找出原因。‎ ‎(1)请根据图中手电筒的结构示意图,将电路图补画完整。‎ ‎(2)写出手电筒不发光的三种可能原因。‎ ‎①__灯丝断了② 电源失效③ 开关(或其它部位电路)接触不良 ‎75.(05广西河池)如图所示电路,‎ ‎(1)闭合开关后电路将____短路__ (填"通路"、"断路"、"短路");‎ ‎(2)去掉导线a后,电路是_串_联电路;‎ ‎(3)改变a、b、c三根导线中一根的接法,使电路成为并联电路(先在原导线上打"×",后才更改接法)C ‎76.(05广东省)图中电表的示数分别为:甲图________________,乙图_______________.‎ ‎77.(05安徽省)在探究串联电路的电压关系时,某同学使用的电路如图所示,他先用电压表正确的测量了灯泡L1两端的电压,为了测量灯泡L2两端的电压,他想将电压表接A点的哪一段导线改接到电路中的C点,而保持接电压表B点的不动。你认为这种接法是 不正确   的(选填"正确"或"不正确")。理由是 ‎ 电压表正、负接线柱接反了 ‎ ‎ ‎78.(05四川成都(非课改))导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、__长度、横截面积.如图所示的实验中,AB和CD都是镍铬合金线,这个实验是研究导体的电阻跟__横截面积______的关系.‎ 五、信息收集题(本题包含4小题)‎ ‎79.(04长春)在干燥的天气里,用塑料梳子梳理干燥的头发,会发现头发随梳子飘起来,而且头发越梳越蓬松,这里涉及到的物理知识有:(1)__摩擦起电(2)同种电荷互相排斥、异种电荷互相吸引 ‎80.(04辽宁大连)如图是研究串联电路电压关系时,用电压表测电阻Rl两端电压的电路图,这个电路中有两处错误.‎ ‎ ‎ ‎(1)请在错处画上"×",并用笔画线在图上改正过来.‎ ‎(2)按改正后的实物图在虚线框内画出电路图.‎ ‎81.(05哈尔滨市)如图所示是某同学连接的电路.(1)请指出电路中的错误___开关闭合后,电流表未经用电器直接接在电源两极上(或开关闭合后,电路短路;开关闭合后,电流表会损坏)‎ ‎(2)将图中电路改成正确电路.(要求只改动一根导线。划掉的导线上画"×",若需连线用笔画线表示改动后的导线)‎ ‎82.(05桂林课改区)在探究导体电阻大小与哪些因素有关的实验中,采用了"控制变量"的方法。下表是某实验小组在实验中所用导体的相关物理量的记录:‎ ‎(l)要探究导体电阻大小与长度是否有关,应选用__AD_______两根导体;‎ ‎(2)要探究导体电阻大小与横截面积是否有关,应选用___AC___两根导体。‎ 六、探究题(本题包含1小题)‎ ‎83.(05武汉市)如图所示的电路中,除了有一根导线是断的,其余的器材完好无损,RL1=10Ω,RL2=5Ω电源是由两节新蓄电池组成。为了查出这根导线,小刚同学采取了下列方法:将电表的正接线柱与电源的正极a相连,再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连为,通过观察电表的示数判断出了这根导线。‎ ‎(1)在上述操作前,小刚所选用的电表应是下列的哪一种  乙或量程为15V的电压表 ;‎ 甲.量程为3V的电压表;乙.量程为15V的电压表;丙.量程为0.6A的电流表。‎ ‎(2)选用正确的电表后,当电表接a、b两点时,如果电表有示数,则电线     一定是断的;如果电表没有示数,则说明导线  1      可能是断的。当电表接a、c两点时,如果电表有示数,则导线  3   未断,此时电表的示数是   4V   。‎ 七、作图题(本题包含1小题)‎ ‎84.(05贵阳)请你根据图甲所示的电路图,用笔画线代替导线,将图乙中未连接好的器材连接起来(连线不能交叉)。‎ ‎ ‎ 八、实验设计题(本题包含15小题)‎ ‎85.在图中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S1控制整个电路,开关S2仅控制电铃,电路中还有一个灯泡.‎ ‎ ‎ ‎86.如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)‎ ‎(1)甲图中L1和L2两灯串联,电流表测串联电路中的电流;‎ ‎(2)乙图中L1和L2两灯并联,开关控制L1,电流表测干路中的电流.‎ ‎87.如图漏掉两根应该连接的导线.请用笔画线补上,使灯L1和L2并联,S同时控制L1和L2.‎ ‎88.(04北京东城)现有电源、三盏灯、开关和若干根导线.要求:‎ ‎(1)将图中所示的实物连接成三盏灯并联,开关S同时控制三盏灯的电路.导线不许交叉.‎ ‎(2)根据实物连接图.在方框内画出电路图.(2分)‎ ‎89.(05沈阳市(非课改区))现有一个电池组,两个小灯泡L1和L2,两个开关S1和S2,导线若干.请你设计一个电路,并在方框内画出电路图.‎ 要求:(1)当S1和S2都闭合时,两灯都发光;‎ ‎ (2)只闭合S1,灯L1发光,灯L2不发光;‎ ‎ (3)只闭合S2,灯L2发光,灯L1不发光.‎ ‎ ‎ ‎90.(04江苏宿迁)现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题下方框内画出电路图。‎ 要求:(1)灯泡L1、L2并联;(2)开关控制整个电路;(3)电流表A1测灯泡L1的电流;(4)电流表A2测总电流。‎ ‎91.(05泰安市)在下图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,通过灯泡L2的电流为0.4A.试根据图甲将图乙中的实物用铅笔线表示导线连接起来.‎ ‎92.(04贵阳实验区)请你在图中每个方框中画上一个电路元件符号,使其成为一个正确的电路图。‎ ‎ ‎ ‎93.在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.‎ ‎94.根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进电路图的空缺处,‎ 填进后要求灯泡L1和L2并联,且都能发光.‎ ‎ ‎ ‎95.(04沈阳)请你仔细观察如图所示实物电路,并在下面两种方案中任选一种方案,使电路成为合理的电路。‎ ‎(1)在图中只加一根导线,使实物电中成为并联电路。‎ ‎(2)在图中只改动一根导线的一端,使实物电路成为串联电路。要求:在被改动的导线上画"×",然后画出改动的导线。‎ ‎96.(04长春)小明在做"组成串联电路"的实验时,电路连好后,闭合开关,两灯均不亮,经检查电路连接无误,老师告诉他是一个小灯泡坏了。请你帮助小明在导线、电流表、电压表中任选一种,连入电路,检测出哪只灯泡坏了。并在虚线框内画出检测电路图。‎ 所选器材:________________________(1分)‎ 现象及结论:_______________________________________________________________________(2分)‎ ‎97.(04长春)请设计一个亮度可调的台灯的电路图。‎ ‎98.按要求设计并连接电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.‎ ‎99.有一个黑匣子的外面有两个灯泡,用导线在匣内将它们接好.A、B、C是三根引出线的接线柱.当开关S接在A点时,只有一盏灯亮;当开关S接在B点时,两盏灯都亮.试在黑匣子内画出这两盏灯的连接图.‎ 参考答案 ‎(考查范围:电路、电流、电压和电阻)‎ 一、单项选择题(本题包含50小题)‎ ‎1.D 2.A 3.D 4.D 5.B 6.A 7.D 8.C 9.A 10.D 11.A 12.C 13.C 14.D 15.A 16.A 17.D 18.D 19.A 20.C 21.B 22.C 23.A 24.B 25.D 26.B 27.A 28.B 29.B 30.B 31.D 32.C 33.B 34.C 35. A 36.A 37.C 38.A 39.C 40.C 41.C 42.B 43.B 44.A 45.D 46.L1断路 47.C 48.C 49.B 50.A 二、填空题(本题包含19小题)‎ ‎51.摩擦、吸引轻小物体 52.电(或电荷、静电)、吸引轻小物体 ‎53.正、负 54.正、负 55.绝缘(或防止触电);增大压强;省力 ‎56.绝缘、会、导体和绝缘体之间无绝对界限 57.并;串;接地 ‎58.正、0.5 59.150;零刻线 60.0.48 61.小灯泡;电流表 ‎62.0.32;12.8 63.220;36  64.1.5 ; 正 65.4、串联 ‎ ‎66.电流、电压、电流 67.‎ 灯断路;0.14 68.变小、变小 69.3204‎ 三、多项选择题(本题包含2小题)‎ ‎70.ABD 71.A、B、D 四、知识应用题(本题包含7小题)‎ ‎72.(1)同种电荷相互排斥(或受到A球对它的排斥力)‎ ‎(2)同种电荷间排斥力大小与电荷间距离有什么关系?(或电荷间排斥力与悬线偏离竖直方向角度有什么关系?或同种电荷间的排斥力大小与什么有关?)‎ ‎73.陶瓷、橡胶、汽油、玻璃;‎ ‎①橡胶用来做输电导线的外皮,起绝缘作用,防止漏电 ‎②铝用来做导线内芯,起导电作用 ‎74.(1)电路图(略)‎ ‎(2)① 灯丝断了② 电源失效③ 开关(或其它部位电路)接触不良 ‎75.(1)短路; (2)串; (3)见下图.‎ ‎76.0.7A ; 12.5V ‎77.不正确 ; 电压表正、负接线柱接反了 ‎78.长度、横截面积;横截面积 五、信息收集题(本题包含4小题)‎ ‎79.‎ 摩擦起电、同种电荷互相排斥、异种电荷互相吸引 ‎80. 81.(1)开关闭合后,电流表未经用电器直接接在电源两极上(或开关闭合后,电路短路;开关闭合后,电流表会损坏)(1分)(未写开关闭合不扣分);‎ ‎(2)略(1分)‎ ‎82.(1)A和D (2)A和C 六、探究题(本题包含1小题 ‎83.(1)乙或量程为15V的电压表; (2)1;2或3;3;4V 七、作图题(本题包含1小题)‎ ‎84.‎ 八、实验设计题(本题包含15小题)‎ ‎85.略 ‎ ‎86.略 ‎ ‎87.略 88. 89.‎ 如图(未标明S1、S2、L1、L2扣1分)‎ ‎ 90.‎ 说明:①画出符合题意的电路图得2分;‎ ‎②只要有一处错误或不符合题意得0分;‎ ‎③导线交叉处未加黑点不扣分。‎ ‎ 91. ‎ ‎92. ‎ ‎93.略 ‎ ‎94.略 ‎ ‎95.⑴⑵‎ ‎ 96.‎ ‎97. ‎ ‎98.略 ‎ ‎99.略
