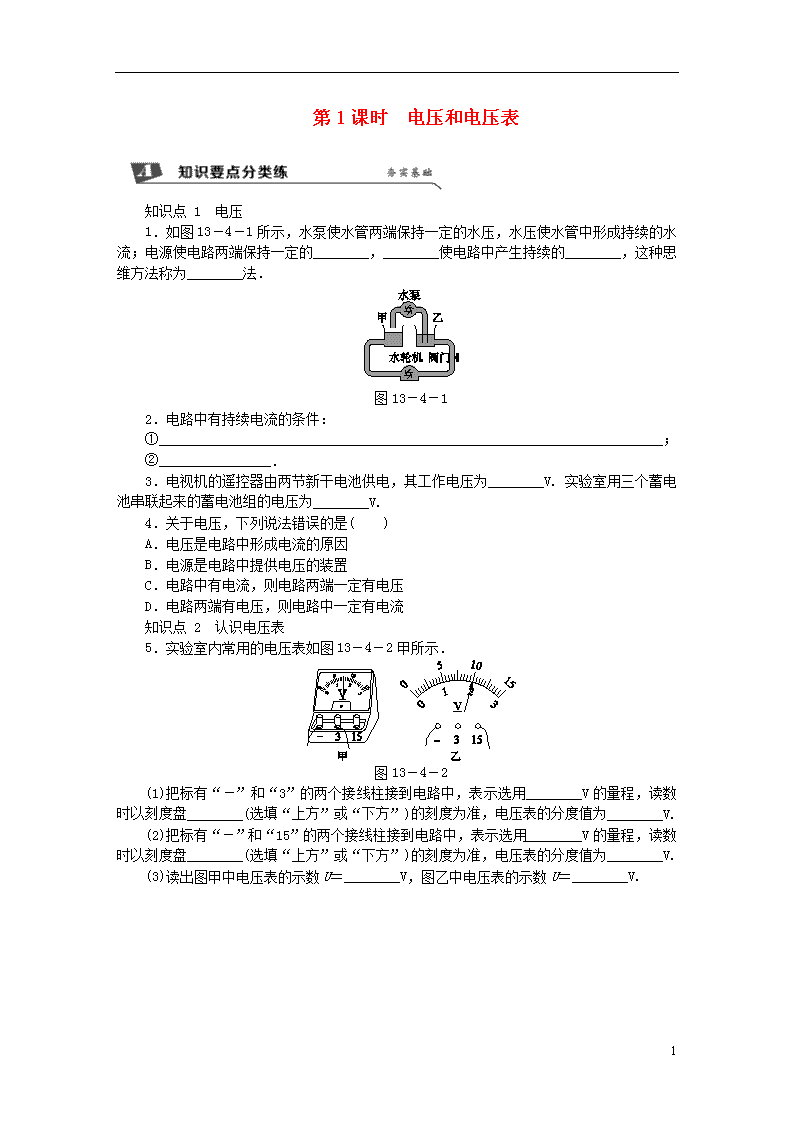

第1课时　电压和电压表 ‎　　　　　　　　　　　　　　　　　　‎ 知识点 1　电压 ‎1．如图13－4－1所示，水泵使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的________，________使电路中产生持续的________，这种思维方法称为________法．‎ 图13－4－1‎ ‎2．电路中有持续电流的条件：①________________________________________________________________________；‎ ‎②________________．‎ ‎3．电视机的遥控器由两节新干电池供电，其工作电压为________V. 实验室用三个蓄电池串联起来的蓄电池组的电压为________V.‎ ‎4．关于电压，下列说法错误的是(　　)‎ A．电压是电路中形成电流的原因 ‎ B．电源是电路中提供电压的装置 C．电路中有电流，则电路两端一定有电压 ‎ D．电路两端有电压，则电路中一定有电流 知识点 2　认识电压表 ‎5．实验室内常用的电压表如图13－4－2甲所示．‎ 图13－4－2‎ ‎(1)把标有“－”和“‎3”‎的两个接线柱接到电路中，表示选用________V的量程，读数时以刻度盘________(选填“上方”或“下方”)的刻度为准，电压表的分度值为________V.‎ ‎(2)把标有“－”和“‎15”‎的两个接线柱接到电路中，表示选用________V的量程，读数时以刻度盘________(选填“上方”或“下方”)的刻度为准，电压表的分度值为________V.‎ ‎(3)读出图甲中电压表的示数U＝________V，图乙中电压表的示数U＝________V.‎ 5‎ 知识点 3　电压表的使用 ‎6．某同学做电学实验时，在将电压表接入电路前，发现电压表的指针如图13－4－3所示，他下一步应该进行的操作是(　　)‎ 图13－4－3‎ A．改用小量程 B．对电压表进行调零操作 C．将电压表的“＋”“－”接线柱接线对调 D．这纯属偶然，只要将电压表接入电路就会正常 ‎7．图13－4－4中，开关闭合后，电压表能正确测量灯L2两端电压的是(　　)‎ ‎ 图13－4－4‎ ‎8．在测量电压时：若发现指针偏转超过了最大刻度，这是因为____________________；如果指针向着没有刻度的一方偏转，这是因为________________________；如果指针偏转角度很小，这是因为____________________.‎ ‎9．如图13－4－5所示电路中，当开关S闭合时，电压表测的是哪部分的电压(　　)‎ 图13－4－5‎ A．灯L1 B．灯L‎2 C．灯L1和L2 D．电源和灯L1‎ ‎10．在用电压表测某电阻两端的电压时，若选用0～3 V的量程，测得的电压值为2.2 V；若使用0～15 V的量程，测得的电压值为2.0 V，那么该电阻两端电压的大小应是(　　)‎ A．2.2 V B．2.0 V C．2.1 V D．无法确定 ‎11．如图13－4－6所示为某同学做实验时的错误电路图，当闭合开关后，将出现的情况是(　　)‎ 图13－4－6‎ 5‎ A．电压表指针有明显偏转 B．电压表一定烧坏 C．灯泡L的灯丝烧断 D．电源损坏 ‎12．如图13－4－7所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是(　　)‎ 图13－4－7‎ A．导线1　 B．导线‎2　 ‎C．导线3　 D．导线4‎ ‎13．小华在用两个量程的电压表(0～3 V和0～15 V)测两节干电池串联组成的电池组的电压时，记录的数据为12.5 V，他出现的错误是__________________，实际电压应是________V.‎ ‎14．图13－4－8是某同学用电压表测小灯泡L2两端电压的电路图，请指出图中的两处错误．‎ ‎(1)________________________________________________________________________；‎ ‎(2)________________________________________________________________________．‎ 图13－4－8‎ ‎15．在图13－4－9中的虚线框内填入电池和电压表的符号，使电路成为串联电路．‎ ‎　　　　‎ ‎ 图13－4－9‎ ‎16．在“学习使用电压表”的实验中，某同学连接了如图13－4－10所示的电路．‎ 图13－4－10　　　　　　　‎ ‎(1)请在虚线框中画出与图甲对应的电路图，并在电路图中标上L1、L2.‎ ‎(2)某次测量时，电压表的示数如图13－4－11所示，则此时灯L1两端的电压为________V.‎ 5‎ 图13－4－11‎ ‎(3)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压．这一做法存在的问题是________________________．‎ ‎17．[2016·郴州] 如图13－4－12所示，以下判断正确的是(　　)‎ 图13－4－12‎ A．灯L1与灯L2并联，电压表测灯L1两端的电压 B．灯L1与灯L2并联，电压表测灯L2两端的电压 C．灯L1与灯L2串联，电压表测灯L1两端的电压 D．灯L1与灯L2串联，电压表测灯L2两端的电压 ‎18．[2017·枣庄]如图13－4－13所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V.‎ 图13－4－13‎ 教师详解详析 ‎1．电压　电压　电流　类比 ‎[点评] 本题中的图片取材于教材P75图13－25(a)，主要考查电压的概念．通过水压类比抽象的电压，容易理解电压是形成电流的原因．‎ ‎2．有电源提供电压　电路是通路 ‎ ‎3．3　6‎ ‎4．D ‎5．(1)0～3　下方　0.1　(2)0～15　上方　0.5‎ 5‎ ‎(3)1.5　10‎ ‎6．B　7.D ‎8．电压表所选量程偏小(或所测电压值超过了电压表的最大测量值)　电压表的正、负接线柱接反了　电压表所选量程偏大 ‎9．B ‎10．A　[解析] 当选择大量程时，由于分度值是0.5 V，读数读成2.0 V，最后一位是不精确的，小量程的分度值为0.1 V，所以选小量程读数为2.2 V，最后一位是精确的．‎ ‎11．A　12.[导学号：29762063]C ‎13．读数时误将0～3 V量程按0～15 V量程读数　2.5‎ ‎[解析] 电压表所选的量程是0～3 V，他读数时误将0～3 V量程按0～15 V量程读数；又指在同一位置，大量程读数是小量程读数的5倍，则实际电压应为2.5 V.‎ ‎14．(1)电压表的正、负接线柱接反了 ‎(2)电压表与灯L2串联了 ‎15．[导学号：29762064]如图所示 ‎16．(1)图略　(2)1.9‎ ‎(3)电压表的正、负接线柱接反了，指针会反偏 ‎17．C ‎18．负　0.6‎ ‎[解析] 锌片与电压表的负接线柱相连，电压表指针偏转正常，因此锌片是盐水电池的负极，铜片和“‎3”‎接线柱相连，电压表量程为0～3 V，读出电池电压为0.6 V. ‎ 5‎
