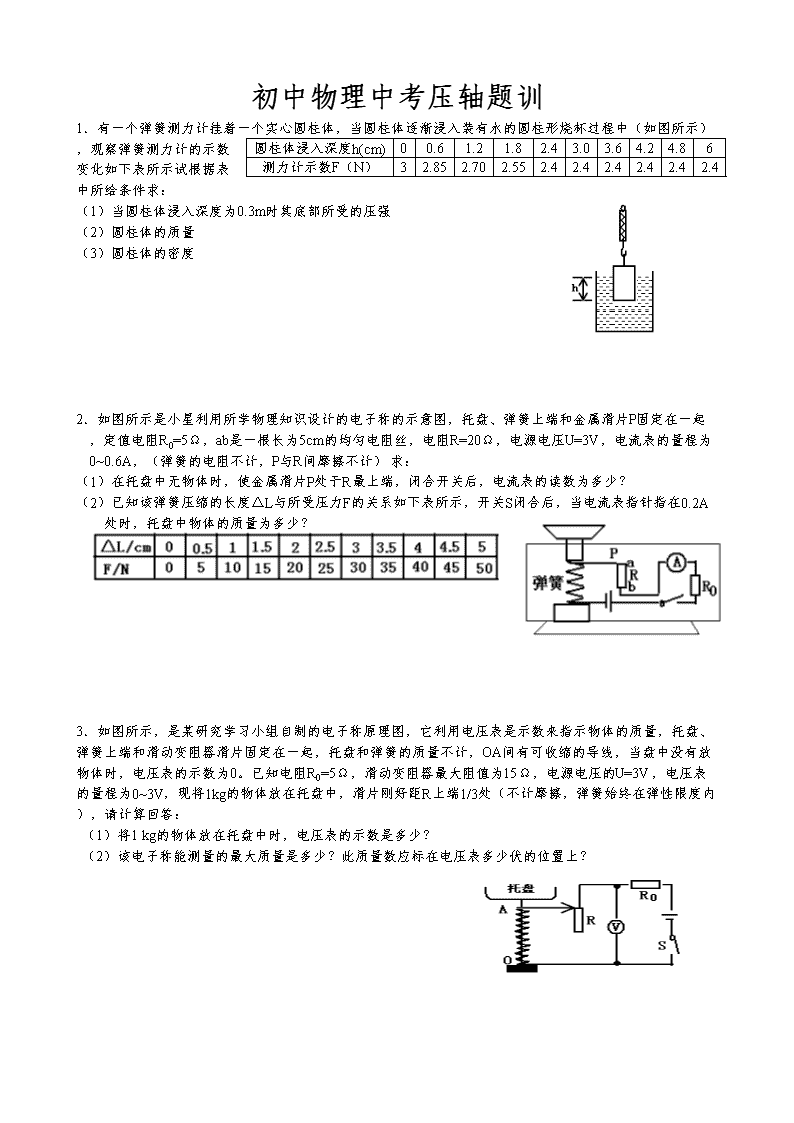

初中物理中考压轴题训 圆柱体浸入深度h(cm)‎ ‎0‎ ‎0.6‎ ‎1.2‎ ‎1.8‎ ‎2.4‎ ‎3.0‎ ‎3.6‎ ‎4.2‎ ‎4.8‎ ‎6‎ 测力计示数F（N）‎ ‎3‎ ‎2.85‎ ‎2.70‎ ‎2.55‎ ‎2.4‎ ‎2.4‎ ‎2.4‎ ‎2.4‎ ‎2.4‎ ‎2.4‎ ‎1．有一个弹簧测力计挂着一个实心圆柱体，当圆柱体逐渐浸入装有水的圆柱形烧杯过程中（如图所示），观察弹簧测力计的示数变化如下表所示试根据表中所给条件求：‎ ‎（1）当圆柱体浸入深度为‎0.3m时其底部所受的压强 ‎（2）圆柱体的质量 ‎ ‎（3）圆柱体的密度 ‎2．如图所示是小星利用所学物理知识设计的电子称的示意图，托盘、弹簧上端和金属滑片P固定在一起，定值电阻R0=5Ω，ab是一根长为‎5cm的均匀电阻丝，电阻R=20Ω，电源电压U=3V，电流表的量程为0~‎0.6A，（弹簧的电阻不计，P与R间摩擦不计） 求：‎ ‎（1）在托盘中无物体时，使金属滑片P处于R最上端，闭合开关后，电流表的读数为多少？‎ ‎（2）已知该弹簧压缩的长度△L与所受压力F的关系如下表所示，开关S闭合后，当电流表指针指在0.2A 处时，托盘中物体的质量为多少？‎ ‎3．如图所示，是某研究学习小组自制的电子称原理图，它利用电压表是示数来指示物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压的U=3V，电压表的量程为0~3V，现将‎1kg的物体放在托盘中，滑片刚好距R上端1/3处（不计摩擦，弹簧始终在弹性限度内），请计算回答：‎ ‎（1）将1 kg的物体放在托盘中时，电压表的示数是多少？‎ ‎（2）该电子称能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？‎ ‎4．小雯设计了一个测量物体重力的托盘称，如图是原理示意图，其中的托盘用来放置被测物体的，OBA是可以绕0点转动的杠杆，R1是压力传感器，（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，为显示重力大小的仪表（实质上是一个量程为0~3V的电压表），已知OA∶OB=2∶1，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）‎ ‎（1）拖盘上没有物体时，压力传感器R1的电阻值 ‎（2）当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？‎ ‎（3）第（2）题中被测物体的重力是多少？‎ ‎5.小刚同学家新买了一台电热水器，铭牌上的部分数据如下表所示 ‎（1）热水器正常工作时的电流和电阻是多少 型号 PCD-H40II 容积 ‎40L 额定最高温度 ‎75℃‎ 额定电压 ‎220V 额定功率 ‎1.1KW 额定内压 ‎0.75MPa ‎（2）若在用电高峰期，电路上的实际电压只有200V，热水器把‎20kg的水从‎20℃‎加热到‎40℃‎需要38.5min。该时间内热水器加热的效率是多少？（不考虑电阻随温度变化）‎ 额定电压 ‎220V 功能 汽烫 干烫 额定频率 ‎50HZ 蒸汽方式 滴下式 额定功率 ‎1000W 质量 ‎1.3kg 底版面积 ‎160cm‎2‎ 放置方式 自立式 ‎6.如图所示是一种家用蒸汽电熨斗的实物图和铭牌，使用时水箱中的水滴入被加热的底板汽室，迅速汽化产生向下的蒸汽 ‎（1）在熨斗水箱中注入0.3kg的水，‎ ‎ 将它平放在水平桌面上，‎ 求：熨斗对衣服的压强 ‎（2）用熨斗汽烫前先预热，使金属底板的温度从20℃升 高到220℃，温控开关自动断开，已知金属的质量为1kg，金属底板的比热容为0.46×103J/（kg℃）问蒸汽熨斗预热的过程中金属底板吸收多少热量？‎ ‎（3）汽烫时，水滴入汽室，由于水升温汽化而带走热量，当金属底板温度降到‎190℃‎时，温控开关自动闭合，电熨斗正常工作，当加热到‎220℃‎时，温控开关自动断开，停止加热，如此反复，若蒸汽电熨斗工作情况按如图所示的规律变化时，则12min熨烫一件衣服共消耗多少电能？‎ ‎7．华扬1870系列太阳能热水器的数据如下：‎ 真空管直径（mm）‎ ‎70×1800‎ 规格（支管）‎ ‎15‎ 外形尺寸（mm）‎ ‎1840×1597×1765‎ 保暖层（mm）‎ ‎60‎ 水箱容量（L）‎ ‎150‎ 采光面积（m2）‎ ‎2.1‎ ‎（1）已知我市向着阳光的地方每平 方米的面积在一小时内得到的太 阳辐射能平均为3×106J。若每天 接收太阳能的时间以8小时计 算，热水器能把接收到的太阳能的50%转化成水的内能，则正常情况下一天该热水器能把初温为20℃的一箱水加热到多少摄氏度？‎ ‎（2）如果换用一台标有“220V 1500W”的电热水器在额定电压下工作，把同样的一箱水升高相同的温度需要多长时间？‎ ‎（3）如果电价为0.54元/KWh. 照此计算每月（按30天）可节省多少电费？‎ ‎8．办公室里有个自动电热瓶，如图和表是它的原理及参数。A为自动温控开关，当水的温度达到设定温度时自动断开电路；低于设定温度时，自动接通电路。已知水的比热容为4.2×103J/(kg·℃)，请你通过分析来进行以下计算：（1）电热水瓶放出的热量90%被这些水吸收，烧开一瓶20℃的水（标准大气压），电热水瓶应正常工作多长时间？(2)黄灯亮时电热水瓶处于保温状态还是加热状态？保温元件 型号 P2155-B 电源 AD220V 50HZ 加热功率 ‎800W 保温功率 ‎40W 水容量 ‎2.0L R工作时电阻是多大？(注:指示灯消耗的功率可以忽略,保温功率是指整个电路消耗的功率)‎ ‎10．如图所示，一个质量‎60kg，底面积为‎0.1m2‎物块，通过滑轮组在25N拉力作用下作匀速直线运动。已知物块受到的滑动摩擦力为物重的0.1倍。(g取10N/kg )。求：‎ F ‎（1）在图上作出物体对水平地面压力的示意图；‎ ‎（2）物体的重力是多少？‎ ‎（3）物体静止时对水平地面的压强是多少？‎ ‎（4）该滑轮组的机械效率是多少？‎ ‎9.如图所示是一种电压力锅简易原理图,A为密闭锅体,锅盖面积为‎400cm2.R1为工作时的加热电阻,L 为指示灯,其电阻为20Ω,R2为保温电阻,S1为电源开关,S2为压力开关，闭合S1后，电路通过R1对电力压力锅加热，当锅内气体压强达到设定值时，水开始沸腾，锅底向下移动，压力开关与触点a断开，并与 b点接通，起到控压控温的目的，此时保温电路的总功率为20W。‎ 表一水的沸点T与气体压强p 的关系 T/℃‎ ‎100..‎ ‎105‎ ‎110‎ ‎112.‎ ‎.114.‎ ‎116.‎ ‎118‎ ‎120‎ p/kpa ‎101‎ ‎121‎ ‎143‎ ‎154‎ ‎163‎ ‎175‎ ‎187‎ ‎199‎ 表二电压力锅的铭牌 额定电压 加热功率 压强设定值 ‎220 V ‎1000W ‎175kpa ‎（1）当锅内121kp时，锅内气体对锅盖的压力是多少？（4.84×103）（2）保温电阻R2的阻值多大？（2400Ω）‎ ‎（3）已知锅内水的质量为m，初温为T0、比热容为c，为了求出电压锅从开始加热到锅气压到设定值时的效率，只要测出闭合开关S1到电路中；的时间t，就可推导出效率的表达式η=（用已知量表示）[指示灯亮； cm(‎116℃‎-T0)/1000W×t）]‎ ‎11.同学们研制了一种测量手压力大小的电子称,其测力部分的原理如图甲所示,它主要由手压板、杠杆OAB，压力传感器R（电阻值会随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A（实质是电流表）构成，其中OA∶OB=1∶2，且已知压力传感器R的电阻与它所受的压力F的关系如图乙所示。接通电源后，压力传感器两端的电压横为4.8V。手压板和杠杆的质量不计。求：‎ ‎（1）若某同学对手压板的压力为400N时，压力传感器上受的压力多大？此时，电流表的示数多大？（800N；‎0.024A）‎ ‎（2）若压力传感器R表面能承受的最大压强为4×106pa，压力杆与压力传感器之间的接触面积是‎3cm2,则压力传感器R表面能承受最大压力为多大？（1200N）‎ ‎（3）该电子称的测量范围。（0~~600N）‎ ‎12．电动自行车可以电动骑车,亦可以脚踏骑行.电动骑车时,蓄电池对车上电动供电,电动机提供动力,‎ 张老师利用周末骑着一辆电动自行车,沿着威海公园的水平道路匀速行驶,在30min内,电动车行驶了‎9km,此时车上电动机的工作电压为32V,工作电流为‎4A‎。‎ ‎(1)若该车和人共重1000N,行驶时轮胎与地面的接触面积共2.5×10‎-3m2‎那么对地面的压强有多大? (4×105pa)‎ ‎(2)若车行驶过程中所受阻力为20N,则这段路程内该车克服阻力所做的功为多少?(1.8×105J)‎ ‎(3)该电动车在这30min内消耗的电能是多少?(2.3×105J)‎ ‎13．张杰同学欲测定电热杯的效率,他用300W的电热杯,将‎300g的水加热到沸腾,实验地点水的沸点是‎95℃‎,实验过程中记录的数据如下表所示:‎ ‎（1）根据表中的数据,请分析加热过程中单位时间内水温升高值最大的是哪段时间?加热过程中电热杯的效率如何变化(请简要回答)(4~7分钟;由小变大后略变小)‎ ‎（2）试计算整个加热过程中(0~ 10min)电热杯的效率:(58.8%)‎ 加热时间/min ‎0‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ 温度/℃‎ ‎11‎ ‎1605‎ ‎22‎ ‎30‎ ‎38‎ ‎48‎ ‎58‎ ‎68‎ ‎77‎ ‎86‎ ‎95‎ ‎14．春天,向阳屯农民用扬程为‎12m,流量为‎300m3‎/h,效率为80%的水泵抽水机灌溉农田,扬程和流量是水泵的主要性能参数,扬程是指抽水机抽水所达到的高度,流量是指水泵在单位时间内抽水机的体积,已知柴油机的热值为3×107J/kg.求:‎ ‎(1)水泵连续正常工作5h,做了多少有用功?(1.8×108J)‎ ‎(2)此水泵总功率为多少?(12500W)‎ ‎(3)若此水泵用一台柴油机带动,假设柴油机完全燃烧所释放的内能有40%转化为水泵轴的机械能,则每小时消耗多少柴油?(‎3.75kg)‎
