【物理】云南省邵通市永善县二中2019-2020学年高二上学期10月月考试题

【物理】云南省邵通市永善县二中2019-2020学年高二上学期10月月考试题

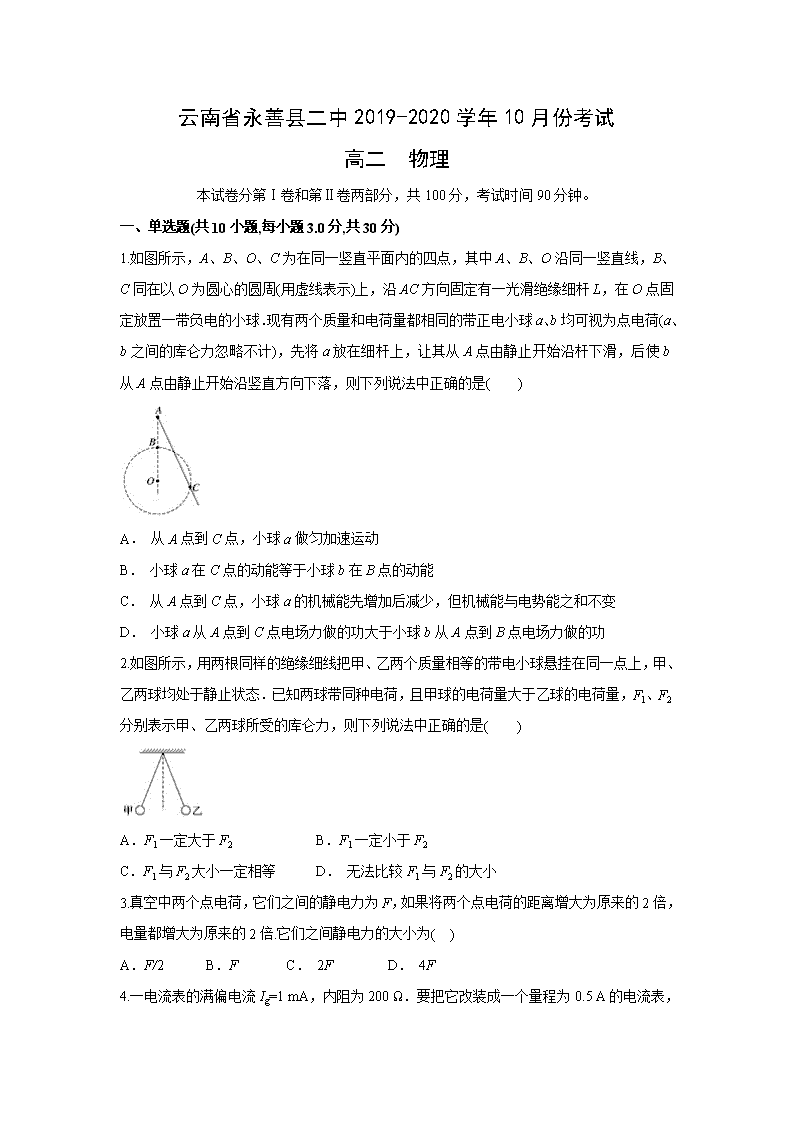

云南省永善县二中2019-2020学年10月份考试 高二 物理 本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。‎ 一、单选题(共10小题,每小题3.0分,共30分) ‎ ‎1.如图所示，A、B、O、C为在同一竖直平面内的四点，其中A、B、O沿同一竖直线，B、C同在以O为圆心的圆周(用虚线表示)上，沿AC方向固定有一光滑绝缘细杆L，在O点固定放置一带负电的小球．现有两个质量和电荷量都相同的带正电小球a、b均可视为点电荷(a、b之间的库仑力忽略不计)，先将a放在细杆上，让其从A点由静止开始沿杆下滑，后使b从A点由静止开始沿竖直方向下落，则下列说法中正确的是(　　)‎ A． 从A点到C点，小球a做匀加速运动 B． 小球a在C点的动能等于小球b在B点的动能 C． 从A点到C点，小球a的机械能先增加后减少，但机械能与电势能之和不变 D． 小球a从A点到C点电场力做的功大于小球b从A点到B点电场力做的功 ‎2.如图所示，用两根同样的绝缘细线把甲、乙两个质量相等的带电小球悬挂在同一点上，甲、乙两球均处于静止状态．已知两球带同种电荷，且甲球的电荷量大于乙球的电荷量，F1、F2分别表示甲、乙两球所受的库仑力，则下列说法中正确的是(　　)‎ A．F1一定大于F2 B．F1一定小于F2‎ C．F1与F2大小一定相等 D． 无法比较F1与F2的大小 ‎3.真空中两个点电荷，它们之间的静电力为F，如果将两个点电荷的距离增大为原来的2倍，电量都增大为原来的2倍.它们之间静电力的大小为( )‎ A．F/2 B．F C． 2F D． 4F ‎4.一电流表的满偏电流Ig=1 mA，内阻为200 Ω．要把它改装成一个量程为0.5‎ ‎ A的电流表，则应在电流表上（　　）‎ A． 并联一个200 Ω的电阻 B． 并联一个约为0.4 Ω的电阻 C． 串联一个约为0.4 Ω的电阻 D． 串联一个200 Ω的电阻 ‎5.如下图所示，放在绝缘支架上带正电的导体球A，靠近放在绝缘支架上不带电的导体B，导体B用导线经开关接地，现把S先合上再断开，再移走A，则导体B(　　)‎ A． 不带电 B． 带正电 C． 带负电 D． 不能确定 ‎6.如图所示，A为空心金属球，B为金属球，将另一带正电的小球C从A球开口处放入A球中央，不接触A球，然后用手摸一下A球，再用手接触一下B球，再移走C球，则(　　)‎ A．A球带负电，B球带正电 B．A球带负电，B球不带电 C．A、B两球都带负电 D．A、B两球都带正电 ‎7.一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为(　　)‎ A． 500 W B． 25 W C． 1 000 W D． 475 W ‎8.如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则(　　)‎ A．R1接在电源上时，电源的效率高 B．R2接在电源上时，电源的效率高 C．R1接在电源上时，电源的输出功率大 D． 电源的输出功率一样大 ‎9.若用E表示电源电动势，U表示外电压，U′表示内电压，R表示外电路总电阻(外电路为纯电阻电路)，r表示内电阻，I表示总电流，考察下列各关系式：‎ ‎①U′＝IR　②U′＝E－U　③E＝U＋Ir　④I＝ ⑤U＝　⑥U＝E＋Ir 上述关系式中成立的是(　　)‎ A． ①②③④ B． ②③④⑤ C． ③④⑤⑥ D． ①③⑤⑥‎ ‎10.如图所示电路中，每个电阻的阻值都是2 Ω，电流表内阻不计．在BC两点加12 V电压时，电流表的示数是(　　)‎ A． 0 B． 2 A C． 4 A D． 6 A 二、多选题(共4小题,每小题4.0分,共16分) ‎ ‎11.(多选)如图所示，水平放置的平行板电容器，上板带负电，下板带正电，带电小球以速度v0水平射入电场，且沿下板边缘飞出．若下板不动，将上板上移一小段距离，小球仍以相同的速度v0从原处飞入，则带电小球(　　)‎ A． 将打在下板中央 B． 仍沿原轨迹由下板边缘飞出 C． 不发生偏转，沿直线运动 D． 若上板不动，将下板上移一段距离，小球可能打在下板的中央 ‎12.(多选)如下图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是(　　)‎ A． 灯少时各灯较亮，灯多时各灯较暗 B． 各灯两端电压在灯多时较低 C． 通过电池的电流在灯多时较大 D． 电池输出功率灯多时较大 ‎13.(多选)如图所示，一带电小球通过绝缘细绳悬挂于平行板电容器之间，M板带负电，N板带正电，M板接地．以下说法正确的是(　　)‎ A．M板左移，小球受到的电场力减小 B．M板左移，小球的电势能减小 C．M板上移，小球受到的电场力增大 D．M板上移，小球的电势能不变 ‎14.(多选)如图所示，O为两个等量异种电荷连线的中点，P为连线中垂线上的一点，对O、P两点的比较正确的是(　　)‎ A．φO＝φP，EO>EP B．φO>φP，EO＝EP C． 负电荷在P点的电势能大 D．O、P两点所在直线为等势面 分卷II 三、实验题(共2小题,共15分) ‎ ‎15.有以下可供选用的器材及导线若干条，要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流．‎ A．被测电流表A1：满偏电流约700～800，内阻约100 Ω，刻度均匀、总格数为N；‎ B．电流表A2：量程0.6 A，内阻0.1 Ω；‎ C．电压表V：量程3 V，内阻3 kΩ；‎ D．滑动变阻器R1：最大阻值200 Ω；‎ E．滑动变阻器R2：最大阻值1 kΩ；‎ F．电源E：电动势3 V、内阻1.5 Ω；‎ G．开关一个.‎ ‎（1）选用的器材应为_____________．（填A→G字母代号）‎ ‎（2）在虚线框内画出实验电路图，并在每个选用的仪器旁标上题目所给的字母序号．‎ ‎（3）测量过程中测出多组数据，其中一组数据中待测电流表A1的指针偏转了n格，可算出满偏电流Ig=________，式中除N、n外，其他字母符号代表的物理量是_____________．‎ ‎16.某同学用图1所示电路，测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象．除了导线和开关外，有以下一些器材可供选择：‎ 电流表：A1（量程100 mA，内阻约2 Ω）；A2（量程0.6 A，内阻约0.3 Ω）；‎ 电压表：V1（量程5 V，内阻约5 kΩ ）；V2（量程15 V，内阻约15 Ω ）；‎ 电源：E1（电动势为1.5 V，内阻为0.2 Ω）；E2（电动势为4 V，内阻约为0.04 Ω）．‎ 滑动变阻器：R1（最大阻值约为100 Ω），R2（最大阻值约为10 Ω），‎ 电键S，导线若干．‎ ‎（1）为了调节方便，测量准确，实验中电流表应选用　　，电压表选用　　，滑动变阻器选用　　，电源选用　　．（填器材的符号）‎ ‎（2）根据实验数据，计算并描绘出R﹣U的图象如图2所示．由图象可知，此灯泡在不工作时，灯丝电阻为　　；当所加电压为3.00 V时，灯丝电阻为　　，灯泡实际消耗的电功率为　　．‎ ‎（3）根据R﹣U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的示意图是下列图中的　　．‎ 四、计算题 ‎ ‎17.如图所示的匀强电场中，有a、b、c三点，ab=5 cm，bc=12 cm，其中ab沿电场方向，bc和电场方向成60°角，一个电量为q=4×10﹣8C的正电荷从a移到b电场力做功为W1=1.2×10﹣7J求：‎ ‎（1）匀强电场的场强E ‎（2）电荷从b移到c，电场力做功W2．‎ ‎18.如图所示，把一个倾角为θ的绝缘斜面固定在匀强电场中，电场方向水平向右，电场强度大小为E，有一质量为m、带电荷量为＋q的物体，以初速度v0从A端滑上斜面恰好能沿斜面匀速运动，求物体与斜面间的动摩擦因数.‎ ‎19.如图所示，EF与GH间为一无场区．无场区左侧A、B为相距为d、板长为L的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A为正极板．无场区右侧为一点电荷Q形成的电场，点电荷的位置O为圆弧形细圆管CD的圆心，圆弧半径为R，圆心角为120°，O、C在两板间的中心线上，D位于GH上．一个质量为m、电荷量为q的带正电粒子以初速度v0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(已知静电力常量为k，不计粒子的重力、管的粗细)求：‎ ‎(1)O处点电荷Q的电性和电荷量；‎ ‎(2)两金属板间所加的电压．‎ ‎ ‎ ‎【参考答案】‎ ‎1.C 2.C 3.B 4.B 5.C 6.B 8.A 9.B 10.B 11.BD 12.ABC 13.BC 14.AD ‎15.（1）ACDFG（2）如图所示（3），U为电压表读数，RV为电压表内阻 ‎【解析】（1）电压表量程为3 V，内阻3 kΩ，满偏电流为Ig=A=1 mA=1000 μA，与待测电流表类似，可以当作电流表使用，与待测电流表串联即可；由于滑动变阻器用分压电路，故选D，故应选用的器材为：ACDFG.（2）题目中的电流表量程0.6 A，偏大，不需要；采用滑动变阻器分压式接法，电压可以连续调节．电路图如图所示：（3）待测电流表总格数为N，电流等于电压表电流，为；电流表与电压表串联，通过他们的电流相等，指针偏转格数之比：，故，U为电压表读数，为电压表内阻.‎ ‎16.（1）A2V1R2E2（2）1.5 Ω 11.5 Ω 0.78 W （3）A ‎【解析】（1）因小灯泡额定电流为0.3 A，额定电压为3.8 V，故电流表应选，电压表应选，又因测伏安特性曲线要求电压与电流调节范围大，故变阻器需用分压式接法，应选阻值小的变阻器，故变阻器应选R2，显然电源应选．‎ ‎（2）由R﹣U图象知U=0时，R为1.5 Ω，U=3 V时R为11.5 Ω，由P=得P=0.78 W．‎ ‎（3）由P=知，U=0时，P=0，故B、C不合题意，P随U的增大而增大，故A正确．‎ ‎17.（1）60 N/C （2）1.44×10﹣7J ‎【解析】（1）根据W1=qExab得，匀强电场的场强E=N/C=60 N/C．‎ ‎（2）电荷从b移到c，电场力做功W2=qExbccos 60°=J=1.44×10﹣7J．‎ ‎18.　‎ ‎【解析】　物体受力情况如图所示，‎ 将各力沿斜面和垂直斜面两个方向进行正交分解，则沿斜面方向上：‎ Ff＋mgsinθ＝qEcosθ①‎ 垂直斜面方向上：‎ mgcosθ＋qEsinθ＝FN②‎ 其中Ff＝μFN③‎ 由①②③解得：μ＝.‎ ‎19.(1)负电　　(2)‎ ‎【解析】(1)由几何关系知，粒子在D点速度方向与水平方向夹角为30°，进入D点时速度v＝＝v0①‎ 在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q带负电且满足k＝m②‎ 由①②得：Q＝‎ ‎(2)粒子射出匀强电场时速度方向与水平方向成30°角 tan 30°＝③‎ vy＝at④‎ a＝⑤‎ t＝⑥‎ 由③④⑤⑥得：U＝＝‎
