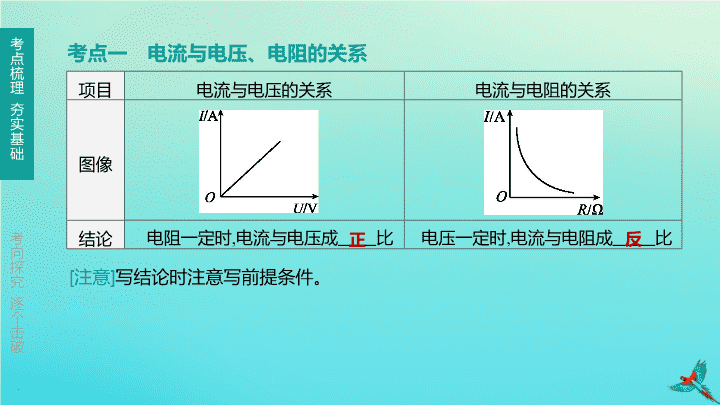

第 18 课时　 欧姆定律 第五单元　电学与磁学 考点一　电流与电压、电阻的关系 项目 电流与电压的关系 电流与电阻的关系 图像 结论 　 电阻一定时 , 电流与电压 成 　 　 比   　 电压一定时 , 电流与电阻 成 　 　 比   [ 注意 ] 写结论时注意写前提条件。 正 反 考点二　欧姆定律及其应用 1 . 欧姆定律 内容 　 导体中的电流 , 跟导体两端的电压成 　　　 , 跟导体的电阻成 　　　　   公式 　 　　　　 , 导出公式 : 　　　　 、 　　　　   适用 　 纯电阻电路 正比 反比 U=IR 2. 电阻的串联和并联 之和 R=R 1 +R 2 + … +R n 之和 nR 0 知识纵横 串联 “ 分压 ” 与并联 “ 分流 ” 类型 串联电路 并联电路 电 路 图 电流 I 总 =I 1 =I 2 I 总 =I 1 +I 2 ( 续表 ) 探究一　欧姆定律的理解 D 2 . 通过导体 a 、 b 的电流随电压的变化情况如图 18-1 所示 , 则导体 a 、 b 的电阻相比较 ( 　　 ) A .R a >R b B .R a =R b C .R a
