2020九年级物理欧姆定律

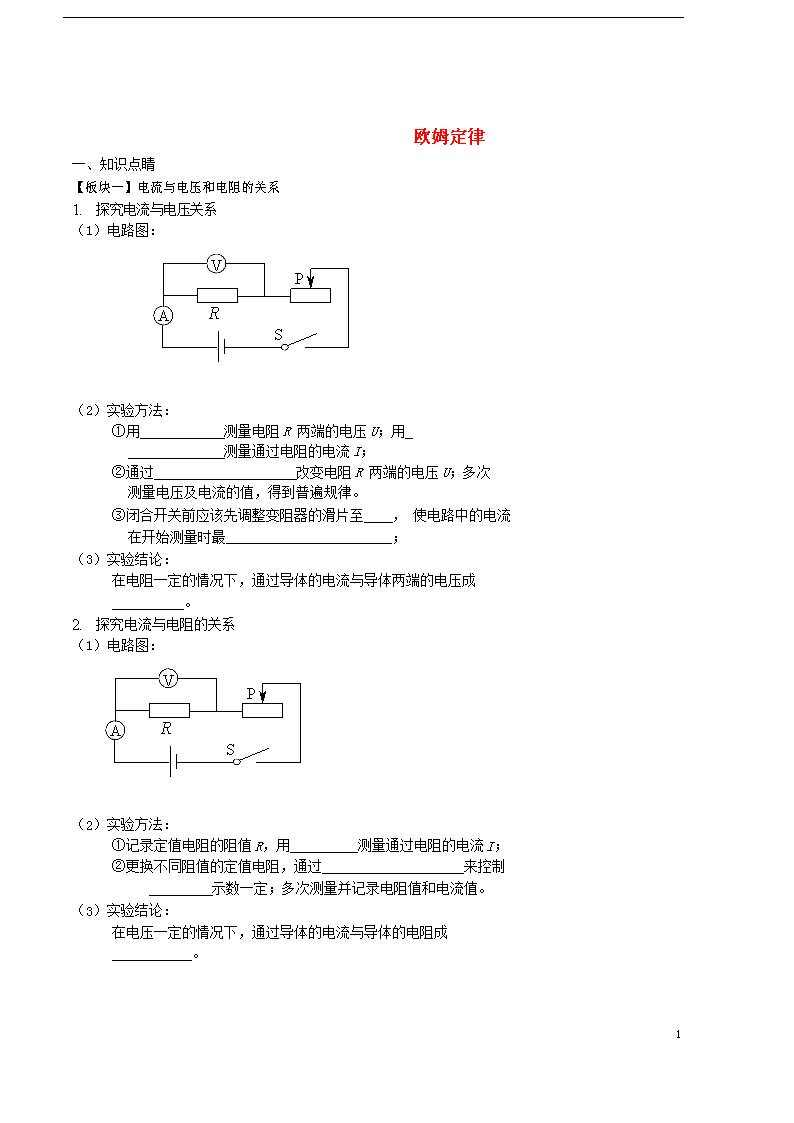

6 一、知识点睛 欧姆定律 6 【板块一】电流与电压和电阻的关系 1. 探究电流与电压关系 （1）电路图： V P A R S （2）实验方法： ①用 测量电阻 R 两端的电压 U；用 测量通过电阻的电流 I； ②通过 改变电阻 R 两端的电压 U；多次测量电压及电流的值，得到普遍规律。 ③闭合开关前应该先调整变阻器的滑片至 ， 使电路中的电流在开始测量时最 ； （3）实验结论： 在电阻一定的情况下，通过导体的电流与导体两端的电压成 。 2. 探究电流与电阻的关系 （1）电路图： V P A R S （2）实验方法： ①记录定值电阻的阻值 R，用 测量通过电阻的电流 I； ②更换不同阻值的定值电阻，通过 来控制 示数一定；多次测量并记录电阻值和电流值。 （3）实验结论： 在电压一定的情况下，通过导体的电流与导体的电阻成 。 6 【板块二】欧姆定律 1. 欧姆定律： 导体中的电流，跟导体两端的电压成 _比，跟导体的电阻 成 比。 公式： 。 I： ，单位 ； U： ，单位 ； R： ，单位 。 二、精讲精练 【板块一】电流与电压和电阻的关系 1. 一物理实验小组想探究电阻一定时电流与电压关系，请帮他们设计实验电路图，并连接实物图。 2. 在探究电流与电压关系的实验中，某同学按电路图连接好实物后，闭合开关，发现电流表和电压表出现如图所示的情况，其原因是： （1） ； （2） 。 6 数据序号 1 2 3 4 5 6 电压 U/V 0.3 0.6 0.9 1.2 1.5 1.8 电流 I/A 0.08 0.15 0.23 0.40 0.38 0.45 1. 在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下表所示： （1）为分析电流与电压的定量关系，请你在图中的方格中建立有关坐标轴并制定其标度，把表中的数据在坐标系中描点。 （2）小英说，从图中可以看出，有一组数据是明显错误的，跟其它数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这是哪组数据？ 。 （3）从图象中可以得出结论： _。 2. 一段导体两端的电压是 4V 时，导体中的电流是 1A，如果将电压减少到 2V 时，导体中的电流为（ ） A．2A B．0.25A C．3A D．0.5A 【板块二】欧姆定律 3. 以下对欧姆定律表达式的几种理解，正确的是（ ） A．由 I = U 可得 R = U ，表示在通过导体电流一定时， R I R 跟导体两端电压成正比 B． 由 I = U 可得 R = U ，表示在导体两端电压一定时， R I R 跟通过导体的电流成反比 C．由 I = U 可得U = IR ，表示在导体电阻一定时，导体两端 R 电压跟通过导体的电流成正比 D． I = U 表示在导体两端电压一定时，通过导体的电流 R 跟导体电阻成反比 6 1. 一个电熨斗的电阻是 80Ω，接在 220V 的电源上，通过它的电流是多少？ 2. 如图所示，闭合开关后，电压表的示数为 6V，电流表的示数为 0.3A，求电阻 R 的阻值。 3. 如图所示为电流与电压的关系图像由此可以判断（ ） U/V 甲 乙 I/A A．R 甲=R 乙 B．R 甲查看更多
