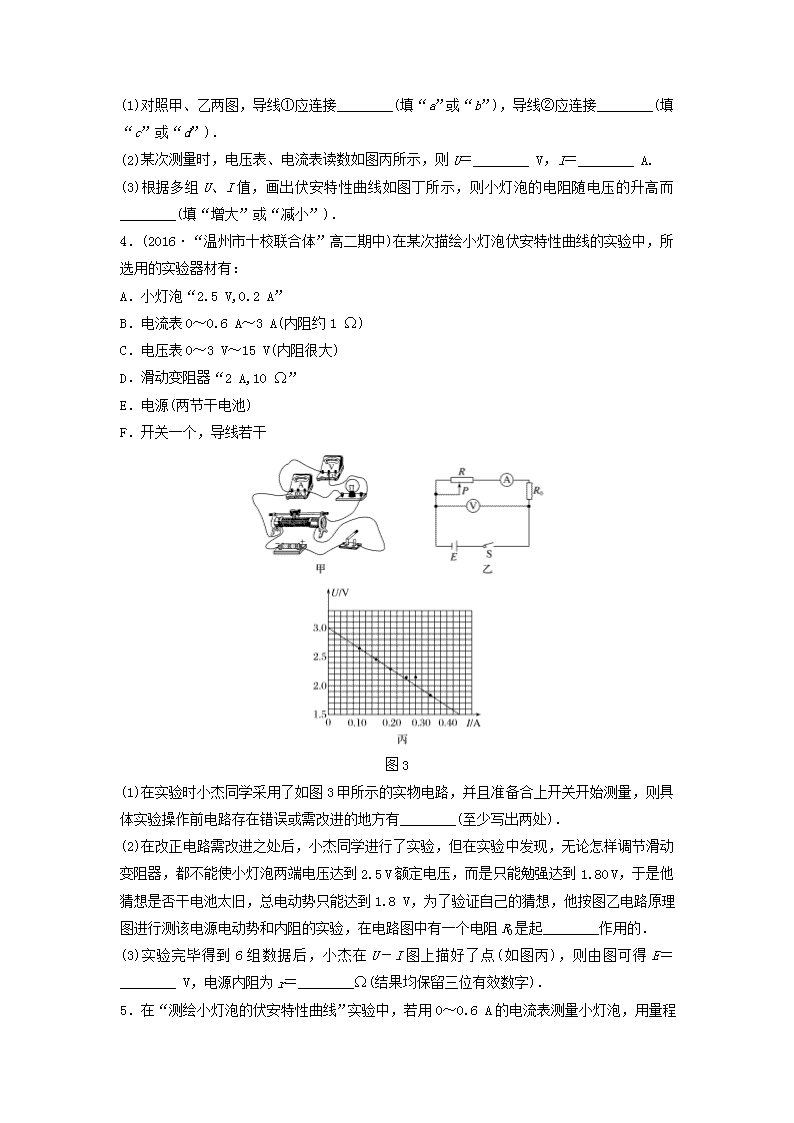

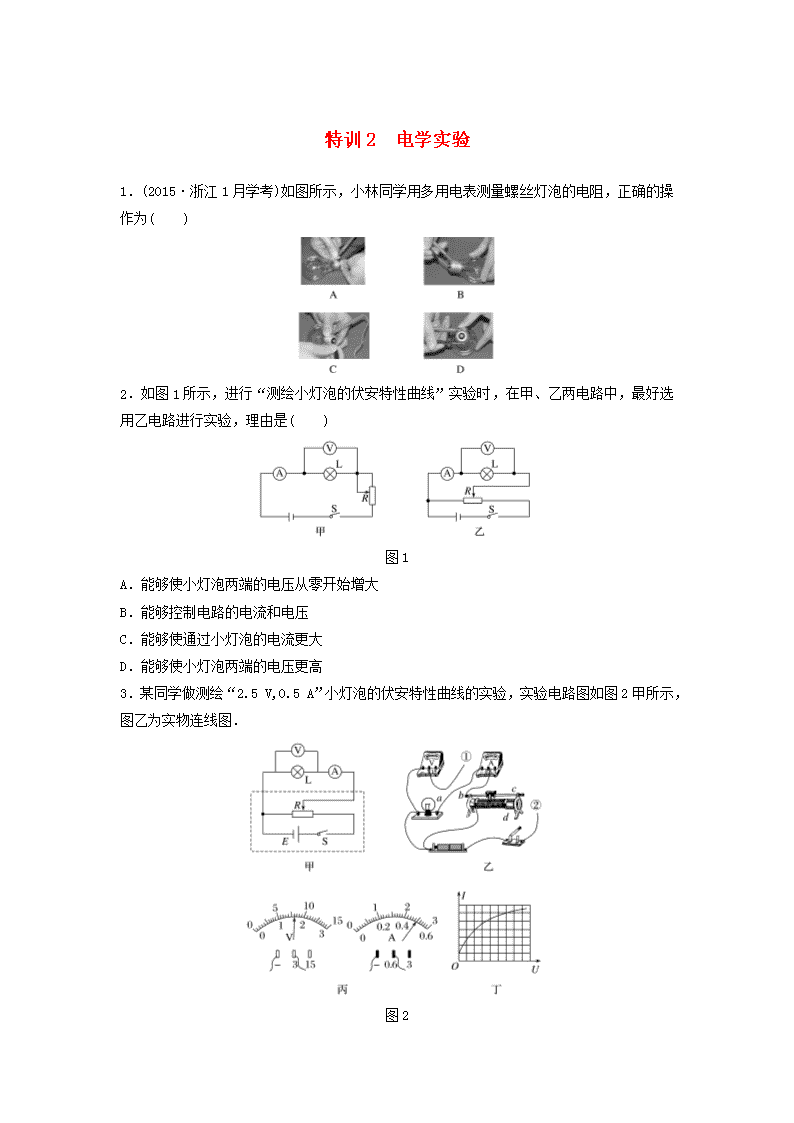

特训 2 电学实验 1．(2015·浙江 1 月学考)如图所示，小林同学用多用电表测量螺丝灯泡的电阻，正确的操 作为( ) 2．如图 1 所示，进行“测绘小灯泡的伏安特性曲线”实验时，在甲、乙两电路中，最好选 用乙电路进行实验，理由是( ) 图 1 A．能够使小灯泡两端的电压从零开始增大 B．能够控制电路的电流和电压 C．能够使通过小灯泡的电流更大 D．能够使小灯泡两端的电压更高 3．某同学做测绘“2.5 V,0.5 A”小灯泡的伏安特性曲线的实验，实验电路图如图 2 甲所示， 图乙为实物连线图． 图 2 (1)对照甲、乙两图，导线①应连接________(填“a”或“b”)，导线②应连接________(填 “c”或“d”)． (2)某次测量时，电压表、电流表读数如图丙所示，则 U＝________ V，I＝________ A. (3)根据多组 U、I 值，画出伏安特性曲线如图丁所示，则小灯泡的电阻随电压的升高而 ________(填“增大”或“减小”)． 4．(2016·“温州市十校联合体”高二期中)在某次描绘小灯泡伏安特性曲线的实验中，所 选用的实验器材有： A．小灯泡“2.5 V,0.2 A” B．电流表 0～0.6 A～3 A(内阻约 1 Ω) C．电压表 0～3 V～15 V(内阻很大) D．滑动变阻器“2 A,10 Ω” E．电源(两节干电池) F．开关一个，导线若干 图 3 (1)在实验时小杰同学采用了如图 3 甲所示的实物电路，并且准备合上开关开始测量，则具 体实验操作前电路存在错误或需改进的地方有________(至少写出两处)． (2)在改正电路需改进之处后，小杰同学进行了实验，但在实验中发现，无论怎样调节滑动 变阻器，都不能使小灯泡两端电压达到 2.5 V 额定电压，而是只能勉强达到 1.80 V，于是 他猜想是否干电池太旧，总电动势只能达到 1.8 V，为了验证自己的猜想，他按图乙电路原 理图进行测该电源电动势和内阻的实验，在电路图中有一个电阻 R0 是起________作用的． (3)实验完毕得到 6 组数据后，小杰在 U－I 图上描好了点(如图丙)，则由图可得 E＝________ V，电源内阻为 r＝________Ω(结果均保留三位有效数字)． 5．在“测绘小灯泡的伏安特性曲线”实验中，若用 0～0.6 A 的电流表测量小灯泡，用量程 为 0～3 V 的电压表测量其两端电压． (1)某次实验中，电压表的指针如图 4 甲所示，则电压为________ V； 图 4 (2)某实验小组同学采用如图乙所示的电路图进行实验．部分连线的实物照片如图 5 所示， 请完成实物连接图． 图 5 6．(2016·湖州市 9 月选考测试)A、B 两组同学用多用电表测量某型号白炽灯的灯丝电阻． (1)A 组按照规范的操作步骤测量，欧姆挡及指针位置如图 6 甲、乙所示，则灯泡电阻值为 ________Ω，标称字样是________(填序号)． ①220 V,25 W ②220 V,300 W ③220 V,500 W 图 6 (2)B 组的多用电表欧姆挡刻度不清，但仍要用该表测量灯泡电阻，规范操作后发现指针如 图丙所示；同一倍率下外接阻值为 R 时，指针恰好指在刻度盘的正中央，则灯泡电阻为 ________(结果用 R 表示)． 7．(2016·金华市外国语学校 10 月选考模拟)在“练习使用多用电表”的实验中： (1)用多用电表测某电阻，挡位旋钮指“×10”挡，读数时发现指针偏转角太大，为使测量 结果更加准确，则应改用________挡； A．“×1” B．“×100” C．“×1 k” (2)某次测电阻时选择开关打在“×100”挡，指针如图 7 甲所示，则测量结果为__________； 图 7 在“练习使用多用电表”实验结束后，如图乙中的电表旋钮状态符合实验操作规程的是 ________(填“A”或“B”)； (3)某次实验的电路如图 8 所示，开关闭合后发现灯泡不亮，欲用多用电表检查该电路(开关 处于闭合状态)何处“断路”，应使用多用电表的________进行检测． 图 8 A．电阻挡 B．电流挡 C 交流电压挡 D．直流电压挡 8．(2016·金华十校 9 月高三模拟)在“测定电池的电动势和内电阻”实验中． (1)某同学用多用电表粗测一节干电池的电动势，选择开关应置于合适位置，下列符合要求 的是________． (2)该同学根据图 9 甲中的电路图将实验仪器连接成如图乙所示的实验电路，a、b、c、d 四 条导线中，其中有一条导线连接错误，则该导线是________． (3)该同学利用正确的电路测得多组电流、电压值，并根据实验数据得到如图丙所示的 U－I 图线，由此可知该电池的电动势 E＝________ V，内阻 r＝________ Ω.(均保留三位有效数 字) 图 9 9．(2016·台州市 9 月选考评估)某同学对实验室的一个多用电表中的电池进行更换时发现， 里面除了一节 1.5 V 的干电池外，还有一个方形的电池(层叠电池)．为了测定该电池的电动 势和内电阻，实验室中提供有下列器材： A．电流表 G(满偏电流 10 mA，内阻 10 Ω) B．电流表 A(0～0.6 A～3 A，内阻未知) C．滑动变阻器 R0(0～100 Ω，1 A) D．定值电阻 R(阻值 990 Ω) E．开关与导线若干 (1)该同学根据现有的实验器材，设计了如图 10 甲所示的电路，请你按照电路图在乙图上完 成实物连线． 图 10 (2)图丙为该同学根据实验数据绘出 I1－I2 图线(I1 为电流表 G 的示数，I2 为电流表 A 的示数)， 则由图线可以得到被测电池的电动势 E＝______V，内阻 r＝______Ω.
