多功能提取罐标准操作及维修保养规程

多功能提取罐标准操作及维修保养规程

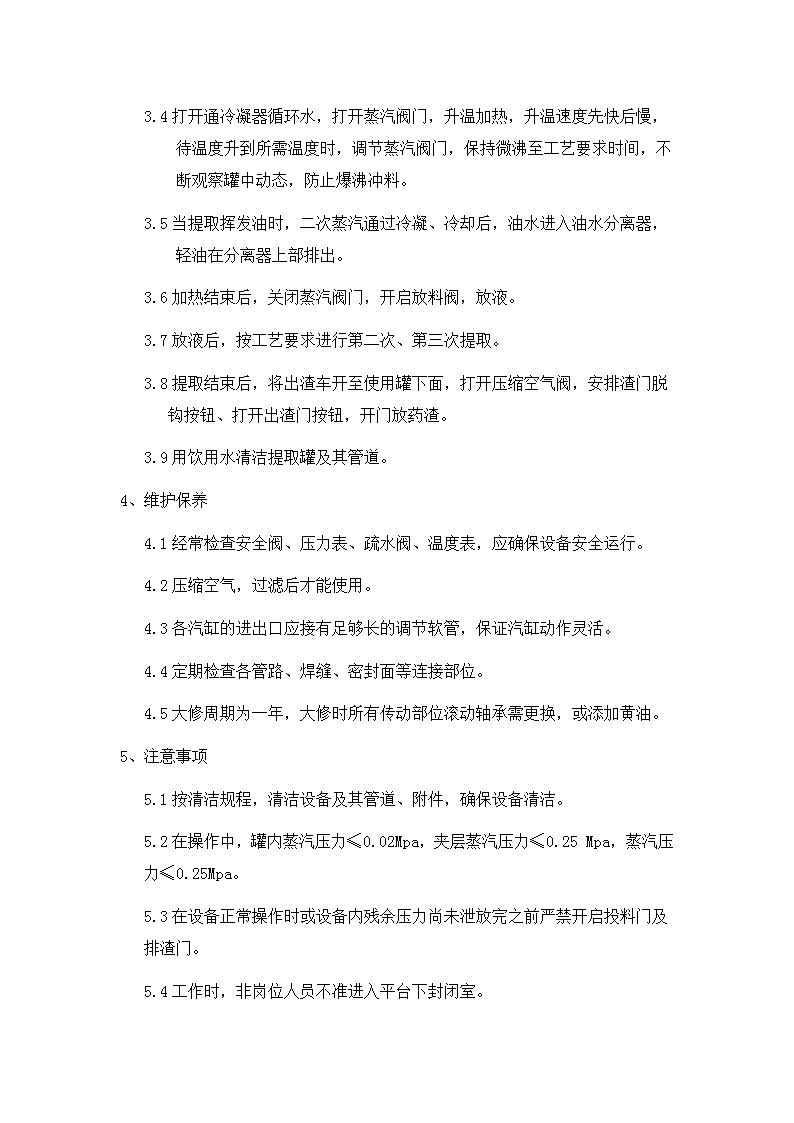

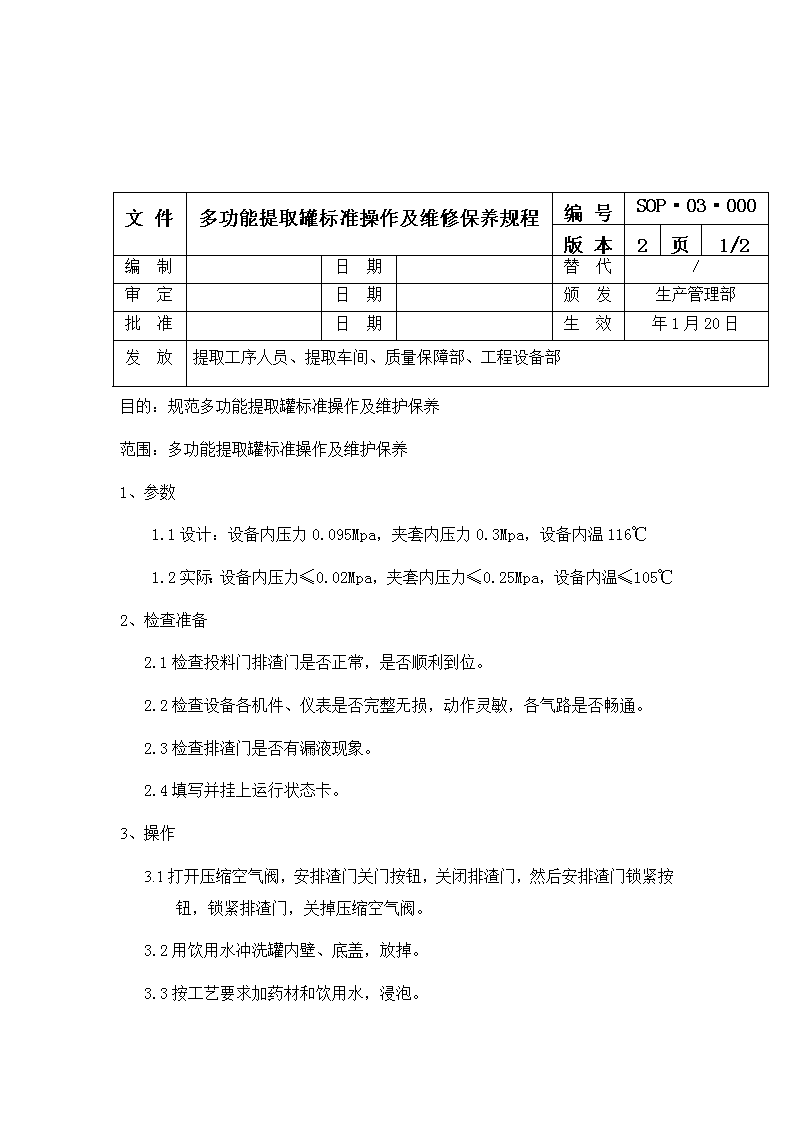

目的：规范多功能提取罐标准操作及维护保养 范围：多功能提取罐标准操作及维护保养 1、参数 1.1 设计：设备内压力 0.095Mpa，夹套内压力 0.3Mpa，设备内温 116℃ 1.2 实际：设备内压力≤0.02Mpa，夹套内压力≤0.25Mpa，设备内温≤105℃ 2、检查准备 2.1 检查投料门排渣门是否正常，是否顺利到位。 2.2 检查设备各机件、仪表是否完整无损，动作灵敏，各气路是否畅通。 2.3 检查排渣门是否有漏液现象。 2.4 填写并挂上运行状态卡。 3、操作 3.1 打开压缩空气阀，安排渣门关门按钮，关闭排渣门，然后安排渣门锁紧按 钮，锁紧排渣门，关掉压缩空气阀。 3.2 用饮用水冲洗罐内壁、底盖，放掉。 3.3 按工艺要求加药材和饮用水，浸泡。 3.4 打开通冷凝器循环水，打开蒸汽阀门，升温加热，升温速度先快后慢， 待温度升到所需温度时，调节蒸汽阀门，保持微沸至工艺要求时间，不 断观察罐中动态，防止爆沸冲料。 3.5 当提取挥发油时，二次蒸汽通过冷凝、冷却后，油水进入油水分离器， 轻油在分离器上部排出。 文 件 多功能提取罐标准操作及维修保养规程 编 号 SOP·03·0008 版 本 2 页 1/2 编 制 日 期 替 代 ∕ 审 定 日 期 颁 发 生产管理部 批 准 日 期 生 效 年 1 月 20 日 发 放 提取工序人员、提取车间、质量保障部、工程设备部 3.6 加热结束后，关闭蒸汽阀门，开启放料阀，放液。 3.7 放液后，按工艺要求进行第二次、第三次提取。 3.8 提取结束后，将出渣车开至使用罐下面，打开压缩空气阀，安排渣门脱 钩按钮、打开出渣门按钮，开门放药渣。 3.9 用饮用水清洁提取罐及其管道。 4、维护保养 4.1 经常检查安全阀、压力表、疏水阀、温度表，应确保设备安全运行。 4.2 压缩空气，过滤后才能使用。 4.3 各汽缸的进出口应接有足够长的调节软管，保证汽缸动作灵活。 4.4 定期检查各管路、焊缝、密封面等连接部位。 4.5 大修周期为一年，大修时所有传动部位滚动轴承需更换，或添加黄油。 5、注意事项 5.1 按清洁规程，清洁设备及其管道、附件，确保设备清洁。 5.2 在操作中，罐内蒸汽压力≤0.02Mpa，夹层蒸汽压力≤0.25 Mpa，蒸汽压 力≤0.25Mpa。 5.3 在设备正常操作时或设备内残余压力尚未泄放完之前严禁开启投料门及 排渣门。 5.4 工作时，非岗位人员不准进入平台下封闭室。
