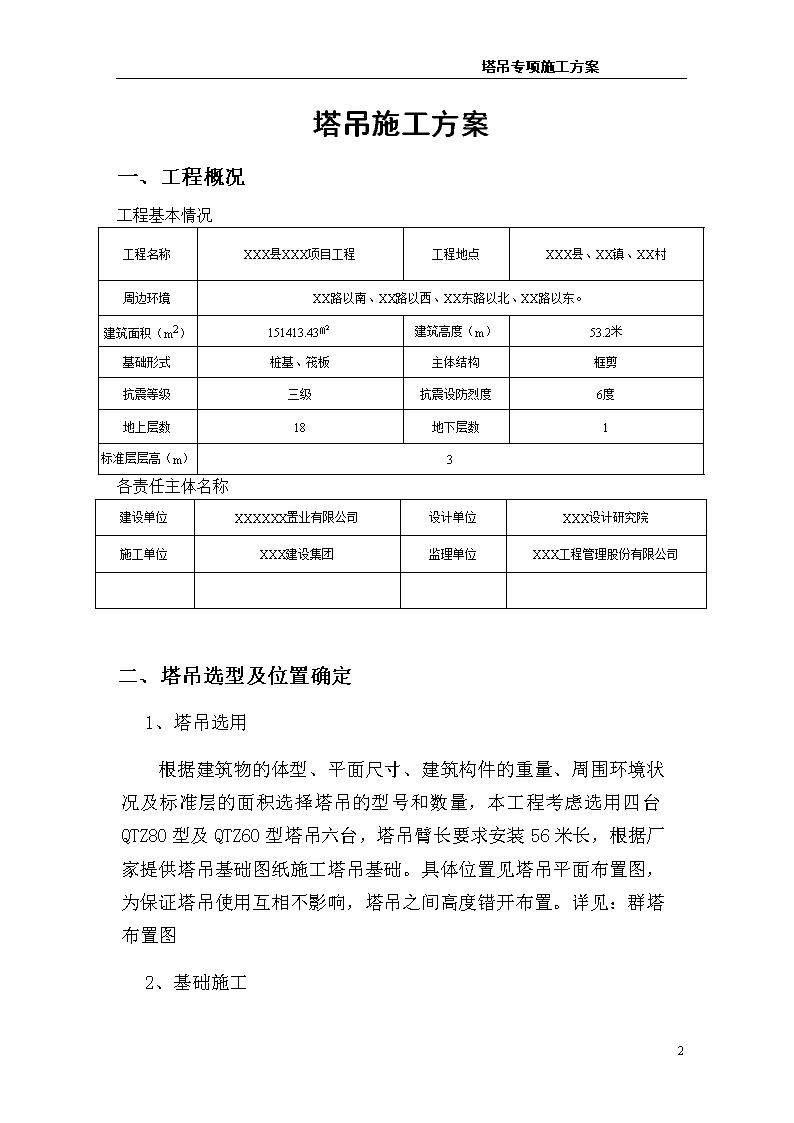

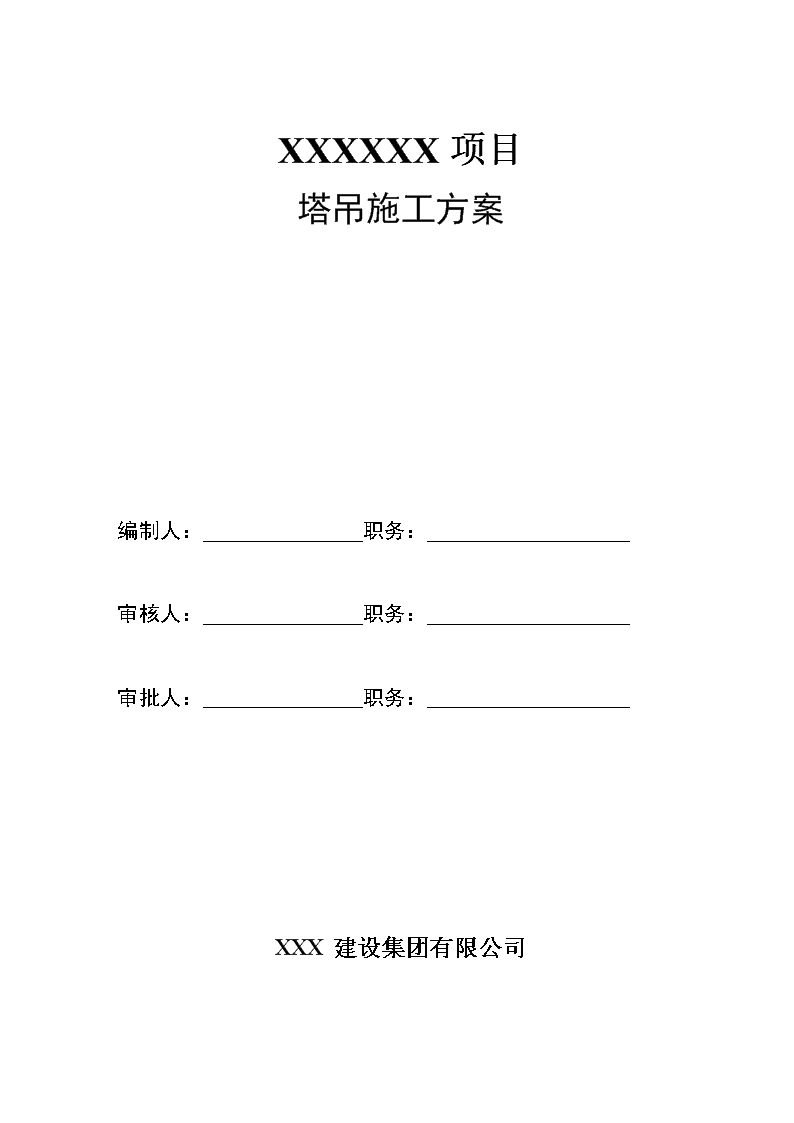

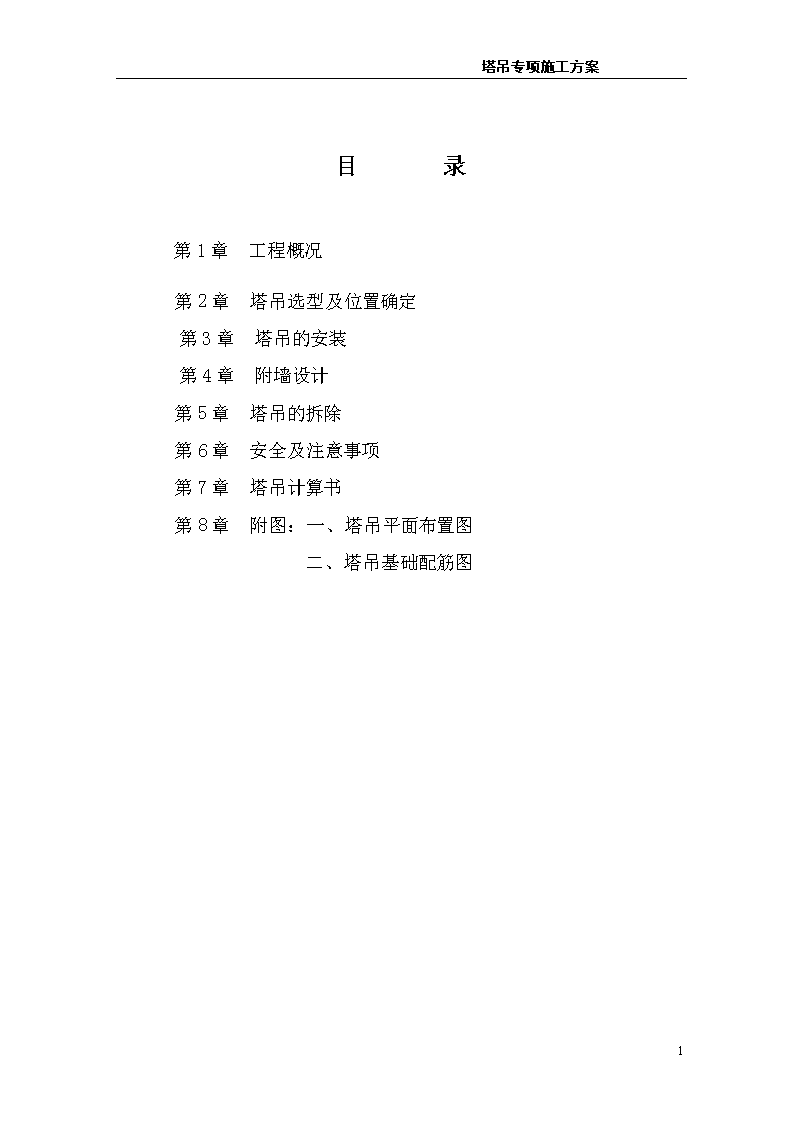

‎ 塔吊专项施工方案 XXXXXX项目 塔吊施工方案 编制人： 职务： ‎ 审核人： 职务： ‎ 审批人： 职务： ‎ XXX建设集团有限公司 11‎ ‎ 塔吊专项施工方案 目 录 第1章 工程概况 第2章 塔吊选型及位置确定 第3章 塔吊的安装 第4章 附墙设计 第5章 塔吊的拆除 第6章 安全及注意事项 第7章 塔吊计算书 第8章 附图：一、塔吊平面布置图 ‎ 二、塔吊基础配筋图 11‎ ‎ 塔吊专项施工方案 塔吊施工方案 一、工程概况 工程基本情况 工程名称 XXX县XXX项目工程 工程地点 XXX县、XX镇、XX村 周边环境 XX路以南、XX路以西、XX东路以北、XX路以东。‎ 建筑面积（m2）‎ ‎151413.43㎡ 建筑高度（m）‎ ‎53.2米 基础形式 桩基、筏板 主体结构 框剪 抗震等级 三级 抗震设防烈度 ‎6度 地上层数 ‎18‎ 地下层数 ‎1‎ 标准层层高（m）‎ ‎3‎ 各责任主体名称 建设单位 XXXXXX置业有限公司 设计单位 XXX设计研究院 施工单位 XXX建设集团 监理单位 XXX工程管理股份有限公司 二、塔吊选型及位置确定 ‎1、塔吊选用 根据建筑物的体型、平面尺寸、建筑构件的重量、周围环境状况及标准层的面积选择塔吊的型号和数量，本工程考虑选用四台QTZ80型及QTZ60型塔吊六台，塔吊臂长要求安装56米长，根据厂家提供塔吊基础图纸施工塔吊基础。具体位置见塔吊平面布置图，为保证塔吊使用互相不影响，塔吊之间高度错开布置。详见：群塔布置图 ‎2、基础施工 11‎ ‎ 塔吊专项施工方案 由于本工程占地面积较大，根据现场平面图，必须在基坑内安装塔吊。塔吊基础采用整板基础，根据施工图以及现场情况，所有塔吊基础顶面与主楼筏板底面标高相平，采用C35砼浇筑。 一） 基本准备 1）、塔机专用电箱。为了满足塔吊正常工作，塔机必须配用专用电箱，项目应根据塔机的定位对塔机电箱进行合理定位，必须将塔吊电源接至距塔吊5m以内的区域内。 2)、QTZ80塔机正常工作所需的总功率为45KW；QTZ60塔机正常工作所需的总功率为40KW。 3)、提供场地，便于塔机部件的摆放和汽车吊的入场选位。 4)、钢筋的准备（根据塔机基础布筋图） 5)、准备标号为C35的混凝土。 二）地基处理 1)、基坑挖好后，对塔机基础附近的地下部分进行钎探，查明地基底下是否有不实结构（如防空洞、化粪池等）以及地下物质运输管道（如煤气管道、水管等）。 2)、作好施工作业记录、并存档。 三）基础施工 1)、塔吊基础为矩形板式桩基础，大小为5m×5m×1.4m，详见塔吊基础附图。 2）、现场预先加工好马凳，按照所放线的位置进行安放马凳、塔吊预埋节，并保证其表面在同一标高上。达到要求后将马凳、斜铁及预埋件焊好，以免由于后面工序的操作，动摇了已经调整好的水平度。 3）、将接地电阻与预埋件焊接，并将接地电阻的另一端插于土层里。 4）、绑扎塔机基础钢筋，塔吊布筋图见附图。 5）、测试预埋件檐口水平度，直至其水平度控制在规定的1‰‎ 11‎ ‎ 塔吊专项施工方案 范围内，作好测量记录。 6）、浇筑C35混凝土，并捣实，在此过程中必须随时监测预埋件檐口水平度，如有变化，则随时进行调整，确保塔吊预埋件檐口水平。 7）、塔机基础混凝土保养，混凝土的养护期大于15天，并作好混凝土强度报告。 8）、当混凝土强度达到70%以上时，方能安装塔机。 ‎ 四） ‎、塔吊基础配筋及支腿安装 ‎(1)安装程序：‎ a、配件、设备准备：固定框架1件，螺栓16个，水平仪1个；‎ b、基础钢筋绑扎完毕，并检验合格；‎ c、将塔吊螺栓安装在加强钢筋上，并使用斜楔调整好固定框架；‎ d、塔身螺栓在固定完备后，测量人员用水平仪和铅垂垂线从两个方向检查其垂直度，直至达到质量标准的要求；‎ e、浇灌基础砼；‎ f、等砼的强度达到70%以上后，再进行整机安装。‎ ‎(2)质量标准：‎ a、保证四个支脚的同一高度尺寸的四个销孔的中心线应在同一平面内，允许公差≤孔间距的1/1000；四个孔两两之间的绝对公差值≤2mm；‎ b、固定支脚尺寸高出混凝土基座面150±5mm；‎ c、支脚主角钢垂直于基座：公差≤1/1000；‎ 11‎ ‎ 塔吊专项施工方案 d、基座表面平整，平面度公差在2M*2M平面内小于3mm；‎ e、同步做好接地，接地电阻≤4Ω；‎ ‎⑶塔吊安装与锚固：‎ b、塔吊高度确定 其中：H1—吊索高度，取1.2米。‎ H2—构件高度，取3米。‎ H3—安全操作距离，取2米。‎ H4—建筑物总高，塔楼按36.85米的高度考虑。‎ H5—地下总高，取5.76m。‎ 故，H=1.2+3+2+36.85+5.76=塔高。经计算得：‎ 塔吊：H=1.2+3+2+36.85+5.76=48.81米 取50.4米 共18*2.8=50.4米 c、群塔施工 ‎1＃塔吊负责5#、6#、7#楼的垂直运输及钢筋加工场的转运；2#塔吊负责2#、3#、8#楼的垂直运输；3＃塔吊负责1#、18#楼的垂直运输及钢筋加工场的转运；5#塔吊负责11#、12#楼的垂直运输；6#塔吊负责9#、10#、13#楼的垂直运输；7＃塔吊负责15#、16#楼的垂直运输；塔吊安装完成及升高完成后，要求保证相邻塔吊大臂不能在同一高度，不存在碰撞塔臂、塔尖、及塔身，塔吊相邻高差5米左右。具体布置如下：1#楼塔吊第一次安装到独立高度40米；2#楼塔吊第一次安装到相差两个标准节即高度35米；3#楼塔吊第一次安装到独立高度40米。5#楼塔吊第一次安装到高度30米；6#楼第一次安装到独立高度40米；7#塔吊可以第一次安装到高度35米。这样相交的塔吊之间就不存在碰撞塔臂、塔尖、及塔身。‎ 11‎ ‎ 塔吊专项施工方案 主体结构封顶后，设备安装的大构件物品吊装完成后，塔吊拆除撤场。‎ 三、塔吊的安装 ‎1、考虑到本工程基坑较深，面积较大，垂直水平运输量大，塔吊安装时间应在基坑清槽之前完成。‎ ‎2、安装塔吊时的运输路线见塔吊安装平面图。立塔处附近，预留安装平台，平台面积为30＊30米。沿途10米宽路内所有土方在开挖到第一层后停止向下开挖（即预留约2米高土层），待塔吊安装完毕后再边挖边退，运出所有剩土。路侧边按1：0.5放坡，以增加路面有效受压面积。‎ ‎3、土方开挖待挖至第二层土时，一并把塔吊基础的基坑挖出，并随即把塔吊基础完成。等砼强度达到70%的设计强度时，开始立塔吊。‎ ‎4、砼浇筑前，对钢筋和主角钢安装尺寸进行隐检，请塔吊安装单位技术人员确认合格后进行下道工序。‎ ‎5、严格按照塔吊的安装程序和规定进行安装和接高工作。‎ ‎6、做四组防雷接地，接地电阻不大于4，布置塔机专用电源，防雷接地作法：用1㎡的钢板立埋于基础旁边，用镀锌扁铁与塔吊基础节连接 (见附图) 。‎ 四、 附墙设计 本工程所有楼号的塔吊设置附墙1道。‎ 附墙采用角铁撑杆与建筑物砼梁柱上预埋400*800*20钢板2块相连接，预埋铁板后撑脚为100间距Φ20钢筋，要确保预埋铁的牢固。‎ 五、塔吊的拆除 11‎ ‎ 塔吊专项施工方案 ‎1、塔吊的拆卸要具有资质与操作许可证的专业单位施工。‎ ‎2、塔吊拆除的具体程序：降塔身标准节-拆下平衡臂配重-起重臂-拆卸2.25t的配重-平衡臂的拆卸-拆卸司机室-拆卸塔帽-拆卸回转总成-拆卸爬升架及塔身节。‎ ‎3、在有5级以上大风时，塔吊停止拆卸工作。‎ 六、安全及注意事项 ‎1、塔基使用前必须经检查验收，必须符合安全要求，禁止违章作业。‎ ‎2、塔司必须遵守“十不吊”要求。‎ ‎3、立塔顶升时必须设安全区，并有专人指挥。‎ ‎4、任何情况下禁止对塔机进行油漆作业。‎ ‎5、风速超过60M/h禁止吊物顶升。‎ ‎6、需要更换或排放塔机上的油料时必须在无风条件下进行，将油料排放到容器内回收。‎ ‎7、禁止将各种废弃物丢弃在工地。‎ 七、计算书 QTZ6010塔吊基础的计算书 一. 参数信息 ‎ 塔吊型号:QTZ6010, 自重(包括压重)F1=800.00kN， 最大起重荷载F2=60.00kN，‎ ‎ 塔吊倾覆力距M=1600.00kN.m， 塔吊起重高度H=50.4m， 塔身宽度B=1.60m，‎ ‎ 混凝土强度等级:C35， 基础埋深D=0.00m， 基础最小厚度h=1.30m，‎ ‎ 基础最小宽度Bc=5.00m，‎ 二. 基础最小尺寸计算 ‎ 基础的最小厚度取:H=1.30m 11‎ ‎ 塔吊专项施工方案 ‎ 基础的最小宽度取:Bc=5.00m 三. 塔吊基础承载力计算 ‎ 依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。‎ ‎ 计算简图:‎ ‎ ‎ ‎ 当不考虑附着时的基础设计值计算公式：‎ ‎ ‎ ‎ 当考虑附着时的基础设计值计算公式：‎ ‎ ‎ ‎ 式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×860=1032.00kN；‎ ‎ G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =1512.00kN；‎ ‎ Bc──基础底面的宽度，取Bc=6.00m；‎ ‎ W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=36.00m3；‎ ‎ M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.3×1600.00=2080.00kN.m；‎ ‎ a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：‎ ‎ ‎ ‎ a=6.00/2-2080.00/(1032.00+1512.00)=2.18m。‎ ‎ 经过计算得到:‎ ‎ 无附着的最大压力设计值 Pmax=(1032.00+1512.00)/6.002+2080.00/36.00=128.43kPa ‎ 无附着的最小压力设计值 Pmin=(1032.00+1512.00)/6.002-2080.00/36.00=12.89kPa ‎ 有附着的压力设计值 P=(1032.00+1512.00)/6.002=70.67kPa 四. 地基基础承载力验算 11‎ ‎ 塔吊专项施工方案 ‎ 地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。‎ ‎ 计算公式如下: ‎ ‎ ‎ ‎ 其中 fa──修正后的地基承载力特征值(kN/m2)；‎ ‎ fak──地基承载力特征值，取160.00kN/m2；‎ ‎ b──基础宽度地基承载力修正系数，取0.00；‎ ‎ d──基础埋深地基承载力修正系数，取1.00；‎ ‎ ──基础底面以下土的重度，取20.00kN/m3；‎ ‎ γm──基础底面以上土的重度，取0.00kN/m3；‎ ‎ b──基础底面宽度，取5.00m；‎ ‎ d──基础埋深度,取0.00m。‎ ‎ 解得地基承载力设计值 fa=160.00kPa ‎ 实际计算取的地基承载力设计值为:fa=160.00kPa ‎ 修正后的地基承载力特征值fa大于最大压力设计值Pmax=128.43kPa，满足要求！‎ 五. 受冲切承载力验算 ‎ 依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。‎ ‎ 验算公式如下: ‎ ‎ ‎ ‎ 式中 hp──受冲切承载力截面高度影响系数，取 hp=0.95；‎ ‎ ft──混凝土轴心抗拉强度设计值，取 ft=1.57kPa；‎ ‎ am──冲切破坏锥体最不利一侧计算长度:‎ ‎ ‎ ‎ am=[1.60+(1.60 +2×1.35)]/2=2.95m；‎ ‎ h0──承台的有效高度，取 h0=1.25m；‎ ‎ Pj──最大压力设计值，取 Pj=128.43kPa；‎ ‎ Fl──实际冲切承载力：‎ ‎ ‎ ‎ Fl=128.43×(6.00+4.30)×0.85/2=562.20N。‎ ‎ 允许冲切力：‎ ‎ 0.7×0.95×1.57×2950×1350=4157929.13N=4157.93kN ‎ 实际冲切力不大于允许冲切力设计值，所以能满足要求！‎ 六. 承台配筋计算 ‎ 依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。‎ ‎ 1.抗弯计算，计算公式如下: ‎ 11‎ ‎ 塔吊专项施工方案 ‎ ‎ ‎ 式中 a1──截面I-I至基底边缘的距离，取 a1=2.20m；‎ ‎ P──截面I-I处的基底反力:‎ ‎ ‎ ‎ P=132.89×(3×2.12-2.20)/(3×2.12)=86.91kPa；‎ ‎ a'──截面I-I在基底的投影长度,取 a'=1.60m。‎ ‎ 经过计算得 M=2.202×[(2×6.00+1.60)×(132.89+86.91-2×1512.00/6.002)+(132.89-86.91)×6.00]/12‎ ‎ =856.17kN.m。‎ ‎ 2.配筋面积计算,公式如下: ‎ ‎ 依据《混凝土结构设计规范》GB 50010-2002‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ 式中 1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，‎ ‎ 1取为0.94,期间按线性内插法确定；‎ ‎ fc──混凝土抗压强度设计值；‎ ‎ h0──承台的计算高度。‎ ‎ 经过计算得 s=856.17×106/(1.00×16.70×6.00×103×13502)=0.005‎ ‎ =1-(1-2×0.005)0.5=0.005‎ ‎ s=1-0.005/2=0.998‎ ‎ As=856.17×106/(0.998×1350×300.00)=2118.98mm2。‎ ‎ 由于最小配筋率为0.15%,所以最小配筋面积为:12600mm2。‎ ‎ 故取 As=12600mm2。‎ 八、附图 ‎1、附图一、塔吊平面布置图 1张 11‎ ‎ 塔吊专项施工方案 11‎
