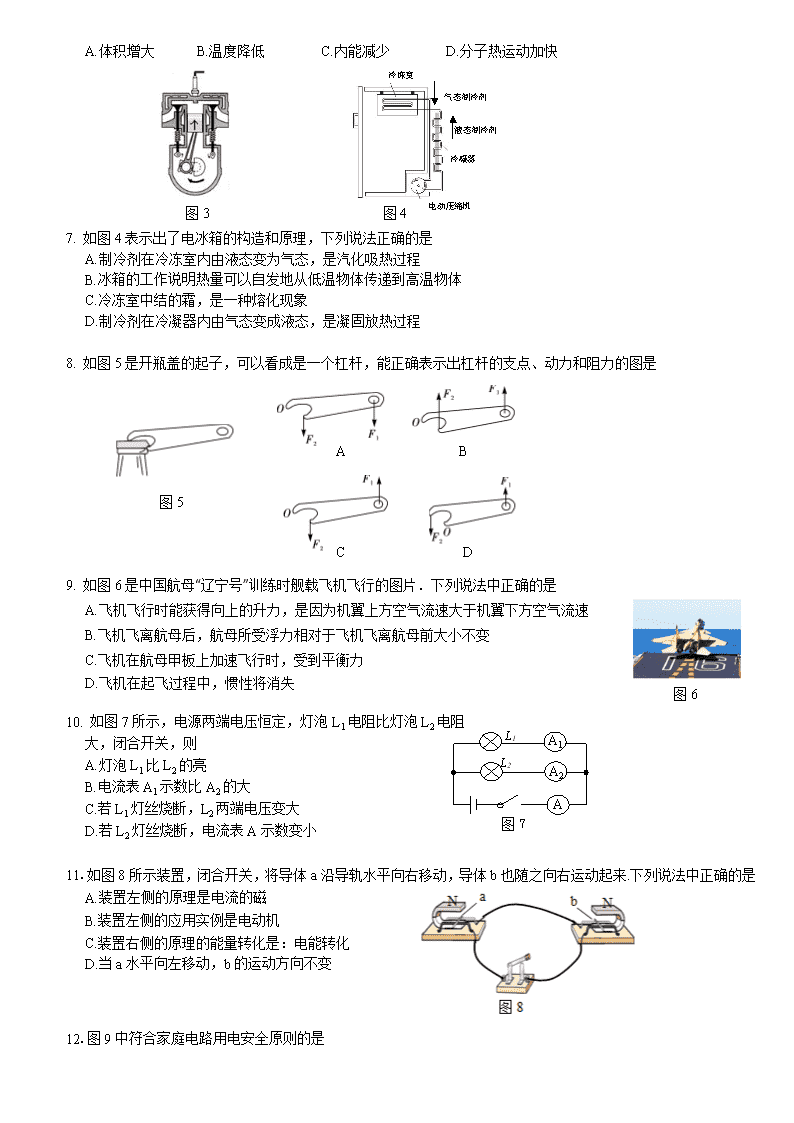

‎2017年南沙区初中毕业班综合测试（一）‎ 物 理 本试卷分第一部分（选择题）和第二部分（非选择题）．总分100分．考试时间80分钟．‎ 注意事项:‎ ‎1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔正确填写学校、姓名、试室号、座位号，并在“考号”栏的上方写上考号，再用2B铅笔将“考号”栏内对应的信息点涂黑．‎ ‎2．第一部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．‎ ‎3．第二部分答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答．不准使用涂改液．不按以上要求作答的答案无效．‎ ‎4．考生必须保持答题卡的整洁．‎ ‎5．全卷共24小题，请考生检查题数．‎ 第一部分（选择题共36分）‎ ‎ 一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意．‎ ‎1. 下列说法正确的是 ‎ A.原子核由质子和电子构成 ‎ B.发光二极管主要使用的材料是半导体 C.化石能源可短期内从自然界得到补充 ‎ D.人体感觉舒适的温度为37℃‎ 图1‎ ‎2. 将某音叉振动时发出的声音输入示波器，在示波器上观察到的波形如图1所示，可见波形竖直方向的最大值在减小，表示发生变化的物理量是 A.响度 ‎ B.音色 C.音调 D.周期 ‎3. 跳伞运动员在空中匀速直线下降的过程中，下列说法正确的是 A.人和伞的总重力大于空气的阻力 ‎ B.人和伞的总机械能在减小 C.人和伞的重力势能在增大 ‎ D.人和伞的动能在减小 ‎4. WiFi，全称Wireless Fidelity，它是当今使用最广的一种无线网络传输技术，实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑、手机接收．WiFi无线上网利用了 A.红外线 B.紫外线 C.微波 D.超声波 ‎ ‎ 图2‎ ‎5. 用手机摄像头扫描二维码，如图2所示，可快速登录网页或读取数据．摄像头扫描二维码时相当于照相机成像原理，以下说法正确的是 A.摄像头是凹透镜 B.摄像头扫描成像是虚像 C.二维码是光源 D.二维码必须位于摄像头的两倍焦距以 ‎6. 如图3所示是某汽车发动机的压缩冲程的示意图．在活塞向上运动的过程中，汽缸内气体的 冷冻室 液态制冷剂 电动压缩机 冷凝器 气态制冷剂 图4‎ A.体积增大 B.温度降低 C.内能减少 D.分子热运动加快 图3‎ ‎7. 如图4表示出了电冰箱的构造和原理，下列说法正确的是 ‎ A.制冷剂在冷冻室内由液态变为气态，是汽化吸热过程 B.冰箱的工作说明热量可以自发地从低温物体传递到高温物体 ‎ C.冷冻室中结的霜，是一种熔化现象 ‎ D.制冷剂在冷凝器内由气态变成液态，是凝固放热过程 ‎ 图5‎ A B C D ‎8. 如图5是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是 ‎ ‎ ‎9. 如图6是中国航母“辽宁号”训练时舰载飞机飞行的图片．下列说法中正确的是 图6‎ A.飞机飞行时能获得向上的升力，是因为机翼上方空气流速大于机翼下方空气流速 B.飞机飞离航母后，航母所受浮力相对于飞机飞离航母前大小不变 C.飞机在航母甲板上加速飞行时，受到平衡力 D.飞机在起飞过程中，惯性将消失 ‎ L1‎ L2‎ 图7‎ A1‎ A2‎ A ‎10. 如图7所示，电源两端电压恒定，灯泡L1电阻比灯泡L2电阻 大，闭合开关，则 A.灯泡L1比L2的亮 ‎ B.电流表A1示数比A2的大 ‎ C.若L1灯丝烧断，L2两端电压变大 ‎ D.若L2灯丝烧断，电流表A示数变小 ‎11.如图8所示装置，闭合开关，将导体a沿导轨水平向右移动，导体b也随之向右运动起来.下列说法中正确的是 A.装置左侧的原理是电流的磁 B.装置左侧的应用实例是电动机 C.装置右侧的原理的能量转化是：电能转化 D.当a水平向左移动，b的运动方向不变 ‎12.图9中符合家庭电路用电安全原则的是 A．‎ B．‎ C．‎ D．‎ 图9‎ 火线 零线 火线 零线 火线 零线 火线 零线 第二部分 （非选择题 共64分）‎ 二、填空 作图题（共25分）‎ ‎13. 如图10所示，一束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中 画出射向凸透镜的这束入射光和经平面镜反射的光路，并标出反射角的度数.‎ F F ‎30o 图10‎ ‎14.（1）如图11所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果.‎ ‎①画出新鞋A点在平面镜中的像.‎ 图11‎ ‎②小英向后退了几步，新鞋在镜中像的大小 （选填“变大”、“不变”、“变小”），与新鞋的距离 （选填“变大”、“不变”、“变小”）.‎ 图12‎ ‎（2）某人站在地面上使用如图12所示的滑轮组将物体提升，请用笔画代替绳子画出绳子绕法．‎ ‎15. 如图13所示为某品牌国产油电混合动力汽车．给汽车蓄电池充电时，蓄电池相当于＿＿＿＿＿（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，当干毛巾靠近与毛皮摩擦过的橡胶棒时相互排斥，这说明干毛巾带 电．‎ ‎15cm 图13 图14 图15‎ ‎16. 如图14所示，一装满水的水槽放于水平桌面上，水对水槽底部的压强为 （ρ水=1.0×103kg/m3，‎ g取10N/kg）；现将装满CO2的集气瓶倒扣在该水槽中，如图15所示，过一会后集气瓶的水面会上升．集气瓶内 气体压强 瓶外气体压强（选填“大于”、“等于”、“小于”），而瓶外的气体压强 ，因此推测瓶内气体压强与倒扣前相比 (后两空选填“变大”、“不变”、“变小”).‎ ‎17. 小明用如图16所示的山地自行车参加比赛，山地车的相关数据见下表.则该碳纤维车架的密度是 kg/m3；山地自行车对地面的压强是 Pa（g取10N/kg）；小明骑着山地车前行，小明相对山地车是 （选填“运动”或“静止”）的；当山地车的车胎气压不足时，山地车对地面的压强将 （选填“增大”、“不变”、“减小”）.‎ 车架材料 碳纤维 车架材料体积/cm3‎ ‎2500‎ 车架质量/kg ‎5‎ 整车质量/kg ‎10‎ 车轮与地面的总接触面积/cm2‎ ‎100‎ 图16‎ ‎ ‎ ‎18．小明分别把额定电压都是220V的LED灯及白炽灯接入220V的家庭电路，两灯发光亮度差不多，LED灯的额定功率为10W，白炽灯的额定功率为100W，两灯正常工作相同时间，用红外线测温仪测得白炽灯的温度比LED灯高很多.‎ ‎（1）两灯正常工作相同时间， 消耗的电能大（选填“LED灯”或“白炽灯”），依据是 .‎ ‎（2）LED灯和白炽灯工作时消耗的电能转化为光能的效率谁大？ .‎ ‎19.（1）将缝衣针磁化后，与其它器材组成图17的小指南针，当它静止下来后，针尖指北，如图18，则针尖是_______极，请在图18中标出地磁两极和磁感线方向.‎ 图17‎ 图18‎ ‎（2）图19中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当导线以图甲所示方向运动时,电路中可产生感应电流．若想改变电路中感应电流的方向，你有什么方法，请在图乙中画出来，并标出磁极的N、S极位置．‎ 图19‎ 乙 a a S N 甲 v 三、解析题（20题10分，21题8分，共18分）‎ ‎20. 图20甲所示是工人搬运货物的情景，过程简化为图20 乙所示：先利用斜面将货物匀速推到车上，再将货物水平匀速推到d 点．这个过程中推力大小保持为800N，方向与运动方向保持一致，货物重为1000N ‎，各段长度如图20 乙所示，推上斜面用时10s，水平推动用时5s，g = 10N/kg，求：‎ ‎（1）将货物沿斜面推到车上的过程中，货物的运动速度．‎ ‎（2）请在图20丙方框内画出货物从b点到d点的运动过程中，在水平方向上的受力示意图(以点代替货物) ．‎ ‎（3）货物从b点到d点的运动过程中，受到的摩擦力的大小．‎ ‎（4）货物从b点到d点的运动过程中，推力做功的功率大小．‎ 图20‎ 甲 乙 丙 ‎（5）斜面的机械效率．‎ t /℃‎ R1/Ω 甲 乙 S R1‎ R0‎ ‎21．小明设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图21甲所示．其中，电源电压U=4V（恒定不变）．电压表的量程为0～3V，R0是定值电阻，R0=30Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图21乙所示．闭合开关S后.‎ 图21‎ ‎（1）当环境温度为40℃时，热敏电阻R1的阻值是________Ω.‎ ‎（2）热敏电阻随环境温度变化的关系是 ．‎ ‎（3）R0两端电压的最大值为 V．求此时：‎ ‎①R1两端的电压．‎ ‎②通过R1的电流．‎ ‎③R1的电阻．‎ ‎④电路所允许的最高环境温度．‎ ‎⑤在此最高环境温度下，通电1min，R0消耗的电能是多少？‎ 四、实验　探究题（共21分）‎ ‎22．小明同学在探究影响浮力大小的因素时，做了如图22所示的实验．请你根据小明的实验探究回答下列问题．‎ 图23‎ A B C D E F 据过程和 F GXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX ‎8N ‎8N ‎7N ‎6N ‎6N ‎5.6N A A A A A A A ‎ ‎ 水 水 水 水 盐水 图22‎ ‎（1）请在图23中画出步骤F的铁块所受力的示意图（圆点表示铁块A)．要求：在每个力的示意图旁边写出每个力的符号和大小．‎ ‎（2）为了探究浸在液体中的物体所受浮力大小与物体排开液体的体积是否有关，可以选图22中的步骤A和步骤C与步骤A和步骤 的浮力计算结果进行比较．‎ ‎（3）对比步骤F与步骤 ，可知物体在液体中所受浮力的大小与液体的密度有关．‎ ‎（4）如图22所示的步骤B到E，当铁块的底部从接触水面开始，到铁块浸没，直至浸没到更深的位置，图24中能表示此过程物体所受浮力F浮与浸入水中深度h关系的图象是 .‎ ‎0‎ 图24‎ h/cm h/cm F浮/N h/cm F浮/N h/cm ‎0‎ F浮/N ‎0‎ F浮/N ‎0‎ ‎ 甲 乙 丙 丁 ‎（5）在实验的基础上，根据有关实验数据，可得盐水的密度为 kg/m3．‎ ‎5g ‎23．在测量小灯泡电功率的实验中，小明连接了如图25所示的电路（其中部分连线没有画出），待测小灯泡的额定电压为2.5V．‎ 图25‎ A B ‎1‎ ‎ ‎ A ‎0.6‎ ‎3‎ 图27‎ 图26‎ ‎（1）请用笔画线代替导线将图25中的实物连接完整．‎ ‎（2）闭合开关S前，应将滑动变阻器的滑片P滑到 （选填“A”或“B”）端．‎ ‎（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，小明提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，可以判断猜想 （填序号）是错误的．如果观察到电流表有示数，则猜想______（填序号）是正确的．‎ ‎（4）故障排除后，小明调节滑片P至某位置，电压表的示数为2.5V时，小灯泡恰好正常发光，此时电流表示数如图26所示，则小灯泡的额定功率为 W．‎ ‎（5）图27是小明根据实验数据绘制的小灯泡的电流与电压关系图象，由图象可知，小灯泡的阻值随着电压的增大而 （选填“增大”、“减小”或“不变”）．‎ 图28‎ ‎24. 小楠同学准备“比较不同物质的吸热情况”，实验装置如图28所示，其中两只电热水棒规格相同．‎ ‎（1）实验前，小楠要准备在两个相同的烧杯中加入 （选填“体积相等”或“质量相等”）的水和食用油，请补充他的实验步骤：‎ ‎ ①把天平放在水平桌面上，将游码移至标尺左端的零刻度线处，发现指针静止时指在分度盘中央刻度线的右侧，要使天平平衡，应将平衡螺母向 调节（选填“左”或“右”），使横梁平衡.‎ ‎②使用天平测量水的质量．如图29所示，此时烧杯中水的质量是 g.‎ ‎100g ‎50g ‎0‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ g 图29‎ ‎10g ‎0‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ g 时间/s 温度/℃‎ ‎20‎ ‎25‎ ‎30‎ ‎35‎ ‎40‎ ‎0‎ ‎10‎ ‎20‎ ‎30‎ ‎40‎ 图30‎ ‎（2）小楠记录的实验数据如下表所示：‎ 加热时间/s ‎0‎ ‎10‎ ‎20‎ ‎30‎ ‎40‎ 水的温度/℃‎ ‎20‎ ‎23‎ ‎26‎ ‎29‎ ‎32‎ 食用油的温度/℃‎ ‎20‎ ‎26‎ ‎32‎ ‎38‎ ‎44‎ ①图30是小楠根据实验数据画出的图线，这是 （选填“水”或“食用油”）的吸热升温情况.‎ ‎②请根据记录的数据在图30中画出另一种物质的吸热升温图线.‎ ‎③由实验数据和图线可得出结论： （选填“水”或“食用油”）的比热容大.‎ kW·h ‎220V 20(40)A 50Hz ‎　600 revs/(kW·h） ‎ ‎6‎ ‎4‎ ‎4‎ ‎5‎ ‎3‎ 图31‎ ‎（3）实验结束后，小楠还想利用实验室内安装的如图31所示的电能表测量电热水棒的电功率，请补充他的实验步骤．‎ ‎①将实验室中其他所有用电器的开关 （选填 ‎“闭合”或“断开”），接入一只电热水棒；‎ ‎②闭合开关，用秒表记录电能表转盘转过2圈所用时间为60s；‎ ‎③该电热水棒的电功率为 ‎ ‎ W.‎ ‎2017年初中毕业班综合测试（一）‎ 物理参考答案及评分标准 一、选择题（每小题3分，共36分）‎ 题号 ‎1‎ ‎2‎ ‎3‎ ‎4‎ ‎5‎ ‎6‎ ‎7‎ ‎8‎ ‎9‎ ‎10‎ ‎11‎ ‎12‎ 答案 B A B C D D A C A D C C 二、填空、作图题（共25分）‎ ‎13．（3分）（入射光线、反射光线、反射角各1分）‎ F F ‎30o ‎60O ‎14.（5分）‎ 图12‎ ‎（1）①作图2分（用成像特画延长平面镜1分、对称点1分；用光的反射作图同样得分没画箭头或无画法线等扣1分）②不变，变大 ‎（2）绕线1分 ‎15.(2分)用电器,负16.(4分) 1.5×103Pa（没写单位不给分）, ‎ 小于, 不变, 变小 ‎17.(4分)2×103kg/m3，104，静止，减小 ‎18．（3分）（1）白炽灯， W=Pt可知白炽灯消耗的电能多（2）LED灯 ‎19．(4分)北，（磁极和磁感线方向各1分） （1分，答案合理即给分） ‎ 或 N S a N S a S N N S 图20丙 F f 三、解析题（20题10分，21题8分，共18分）‎ ‎20．解：（1）(1分) ‎ ‎（2）(2分)每个力1分，没有注明力的大小不扣分 ‎（3）(2分)因为物体做匀速直线运动，在水平方向上F和f二力平衡（1分，两点不可缺少，缺任何一点不给分），则F = f = 800N (1分)‎ ‎（4）从b点到d点过程中，推力做功WF= FS1=800N×1.5m=1200J (1分)‎ ‎(1分)‎ ‎（5）W有=Gh=1000N×0.9m=900J (1分)W总=FS1=800N×1.5m=1200J (1分)‎ ‎ (1分)‎ ‎21. （1）(1分)20 （2）(1分)热敏电阻的阻值随环境温度升高而减小 ‎（3）3V (1分) U1=U-U0=4V-3V=1V (1分)‎ ‎ I1=I0=3V/30Ω=0.1A (1分) R1=U1/I1=1V/0.1A=10Ω (1分)‎ ‎ 根据图像可知当热敏电阻R1=10Ω时对应环境温度为80℃ (1分)‎ ‎ R0消耗的电能 (1分)‎ 四、实验 探究题（共21分）‎ ‎22. (7分)（1）（3分，每完整表示出一个力的三要素得1分，能画出三个力，但没有标明或标全力的数值得2分）‎ ‎ （2）D或E（1分）； ‎ ‎ （3）D（1分，学生若答E，亦可得分）‎ 图25‎ A B ‎ （4）丁（1分）‎ ‎ （5）1.2×103（1分）‎ ‎ 23. (每空1分，共6分)‎ ‎（1）作图1分 （2）A ‎ ‎（3） ② ①‎ ‎（4）0.95 （5）增大 ‎24. (每空1分，共8分)‎ ‎（1）质量相等 ‎ ‎ ①左 ②141.8 ‎ ‎（2）①水 ②作图1分 ③水 ‎（3）①断开 ③200 ‎
