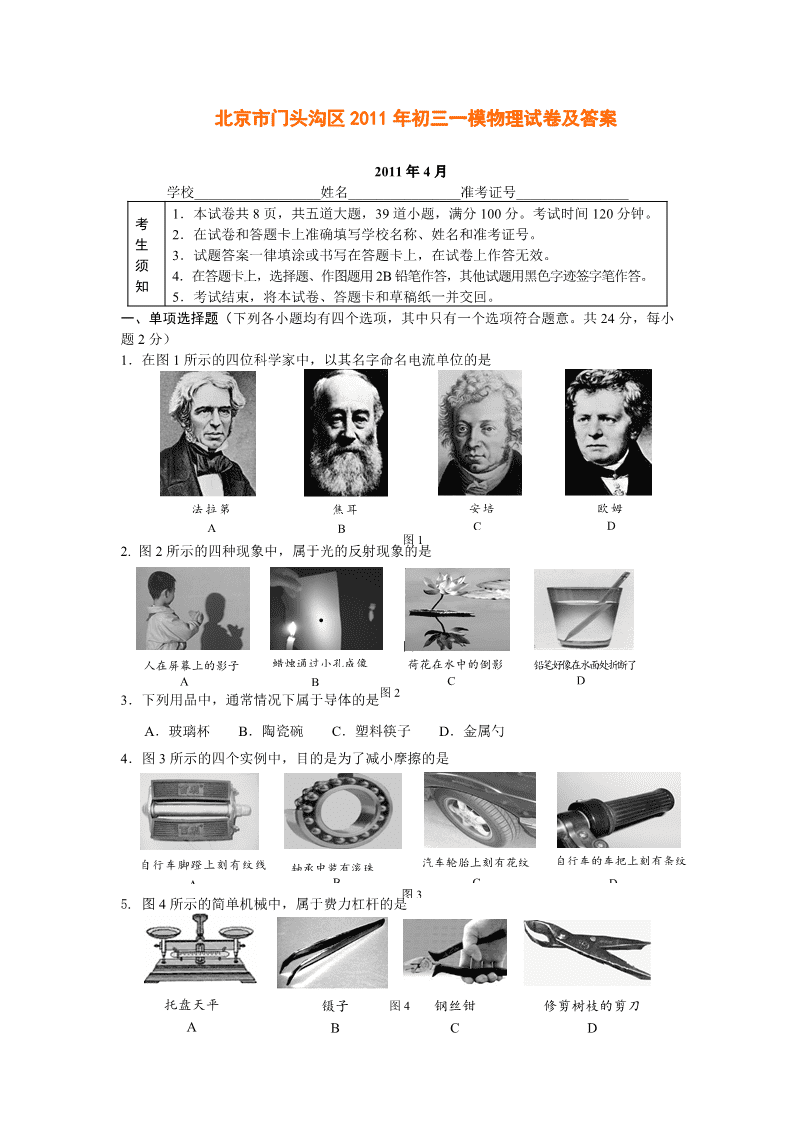

北京市门头沟区 2011 年初三一模物理试卷及答案 2011 年 4 月 学校__________________姓名________________准考证号________________ 考 生 须 知 1．本试卷共 8 页，共五道大题，39 道小题，满分 100 分。考试时间 120 分钟。 2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。 3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作答。 5．考试结束，将本试卷、答题卡和草稿纸一并交回。 一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小 题 2 分） 1．在图 1 所示的四位科学家中，以其名字命名电流单位的是 2. 图 2 所示的四种现象中，属于光的反射现象的是 3．下列用品中，通常情况下属于导体的是 A．玻璃杯 B．陶瓷碗 C．塑料筷子 D．金属勺 4．图 3 所示的四个实例中，目的是为了减小摩擦的是 5. 图 4 所示的简单机械中，属于费力杠杆的是 图 1 法拉第 A 焦耳 B 安培 C 欧姆 D 图 1 人在屏幕上的影子 A 蜡烛通过小孔成像 B 荷花在水中的倒影 C 铅笔好像在水面处折断了 D 图 2 B C D图 3 A 自行车的车把上刻有条纹汽车轮胎上刻有花纹自行车脚蹬上刻有纹线 轴承中装有滚珠 托盘天平 A 镊子 B 钢丝钳 C 修剪树枝的剪刀 D 图 4 6. 在图 5 所示的四种情境中，人对物体做功的是 7. 图 6 所示的四个实例中，目的是为了减小压强的是 8．下列的估测，最接近实际的是 A．普通课桌的高度约为 10cm B．物理课本的长度约为 2.6m C．一位普通中学生的质量约为 50kg D．一袋普通方便面的质量约为 0.5g[来源:Z_xx_k.Com] 9.下列过程中，物体的重力势能转化为动能的是 A．跳伞运动员在空中匀速下落的过程 B．热气球上升的 过程 C．汽车在水平路面上匀速行驶的过程 D．铅球自由下落的过程 10．图 7 所示的电路中，电源两端电压保持不变，当开关 S 闭合时，灯 L 正常发光。如果 将滑动变阻器的滑片 P 向右滑动，下列说法中正确的是 A．电压表的示数变大，灯 L 变亮 B．电压表的示数变小，灯 L 变暗 C．电压表的示数变大，灯L变暗 D．电压表的示数变小，灯L变亮 11．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭 合灯才能发光，只闭合其中任意一个开关灯都不能发光。图8所示的四幅电路图中，既符合 上述设计要求，又符合安全用电要求的是 图 5 运动员举着杠铃不动 B 工人推车前进 A 同学抱着书不动 D 两人没有推动石头 C 图 6A B A C A D A 吸管一端切成斜口书包带做得较宽 刀具上的刃磨得很薄图钉尖的面积做得很小 L V R2 R1 P S 图 7 图 8 A LS1 S2 零线 火线 B LS1 S2 零线 火线 C L S2 S1 零线 火线 D L S2S1 零线 火线 12．如图 9，质量为 70kg 的工人站在水平地面上，用滑轮组把货物运到高处。已 知货物质量为 160kg，人用力 F 匀速拉绳，人拉绳的功率 P，货箱以 0.1m/s 的速 度匀速上升，地面对工人的支持力为 N，滑轮组的机械效率η为 80%（不计绳重及 滑轮摩擦，g 取 10N/kg），则下列选项正确的是（ ） A.工人的拉力 F 大小为 400N B.工人拉绳的功率 P 为 40W C.地面对工人的支持力 N 为 1100N D.动滑轮的质量 m 为 400kg 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 12 分， 每小题 3 分。每小题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分） 13．关于电磁现象，下列说法正确的是 A．用磁感线可以形象地描述磁场 B．发电机是利用电磁感应现象制成的 C．奥斯特实验说明了电流周围存在磁场 D．放在磁场中的导体一定受到磁场力的作用 14．下列关于运动和力的说法中正确的是 A．将锤柄在石墩上撞击几下，松动的锤头就紧套在锤柄上，这是利用了锤柄的惯性 B．竖直向上抛出后的排球，在空中向上运动的过程中受到的合力方向向上 C．踢出去的足球还能在水平地面上继续运动，是因为足球具有惯性 D．物体的运动状态发生改变，该物体一定受到力的作用 15.物体 M 悬浮在水中，水对物体 M 竖直向下的压力为 F1、竖直向上的压力为 F2。则下列选 项正确的是 A．F1 大于 F2 B．F1 与 F2 是一对平衡力 C．F1 与 F2 的合力方向竖直向上 D．F1 与 F2 的合力大小等于物体 M 受到的重力大小 16．如图 10 所示电路，当把电压恒定的电源接在 A、C 两点时，电流表 A1、A2 示数分别为 I1 和 I2 ，且 I1 :I2=9:5；若把此电源接在 B、D 两点时，电流表 A1 示数为 I1′，电流表 A 2 示数 为 I2′，且 I1:I1′=9:2；R1、R2 消耗的功率分别为 P1 和 P2，则 A．电阻 R1 与电阻 R2 的阻值之比为 2:3 B．电阻 R1 与电阻 R2 的阻值之比为 3:2 C．I2 与 I2′之比为 5:6 D．R1、R2 消耗的功率 P1:P2=2:3 三、填空题（共 14 分，每小题 2 分） 17．矫正远视眼的眼镜的镜片应选用 透镜。（选填“凸”或“凹”） 18．白光是由________组成的。 19．广播电台和电视台都是利用电磁波来传递信号的。电磁波在空气中传播速度约为 m/s。 20．飞机起飞升空时，机翼上方气流的流速比机翼下方的大，则机翼上方的气流对机翼的压 强 机翼下方的气流对机翼的压强。（选填“大于”、“小于”或“等于”） 图 9 货 箱 图 8 D CB A 图 10 A1 A2 R1 R2 R3 图 11 R2 S R1 21．一根阻值为 50Ω的电阻丝，通电 100s，通过的电流为 0.1A，则电流通过电阻丝产生的 热量为 J。 22．如图 11 所示，电源两端电压保持不变，当开关 S 闭合时，通过 R1 的电流为 2A；当 S 断开时，R1 两端的电压为 6V，R2 消耗的电功率为 9W，则电源两端电压为 V。 [来源:Z+xx+k.Com][来源:Zxxk.Com] 23．质量为 1kg 的平底空水桶，底面积为 500cm2。水桶内装有 30cm 深的水，放在水平地面 上，如图 12 甲所示，水对水桶底的压强比水桶对地面的压强小 1000Pa。当小明用竖直向上 的力 F 提水桶，但没有提起来时，如图 12 乙所示，水桶对地面的压强为 1500Pa。则力 F 的 大小为 N。（g 取 10N/kg） 四、作图、实验与探究题（共 34 分，24 至 28 题、30、32、33 题各 2 分、29、31、34、35 题各 3 分，36 题 6 分） 24．在图 13 中画出小球 A 所受重力的示意图。 25．如图 14 所示，AO 为入射光线，ON 为法线。请画出入射光线 AO 的反射光线。 26．如图 15 所示，电阻箱的示数是________Ω。 27．图 16 所示的弹簧测力计的示数是________N。 28．小英按图 17 甲所示的电路图连接实验电路，测量电阻 R 的阻值。闭合开关 S，调节滑 动变阻器的滑片 P 后，观察到电压表和电流表的示数分别如图 17 乙、丙所示，则电流表的 示数为 A，电阻 R 的阻值为 Ω。 1 1001000 10 图 15 图 13 A 图 14 O A N 平面镜 图 16 0 1 N 2 3 4 5 0 1 2 3 4 5 图 17 R P S V A 甲 乙 丙 图 12 图 19甲 乙 0 1 N 2 3 4 5 0 1 2 3 4 5A B A＇ B＇ 01 N 2345 012345 29．小敏在实验室测量金属块的密度。小敏先用调节好的天平测量金属块的质量。天平平衡 后，右盘中所放砝码及游码在标尺上的位置如图 18 甲所示，则 金属块的质量为 g。 然后，小敏将金属块用细线系好放进盛有 40ml 水的量筒中，量筒中的水面升高到如图 18 乙所示的位置，则金属 块的体积为 cm3。该金属块的密度与下表中 的密度相同。 30．小梅想探究杠杆平衡时动力和动力臂的关系。实验过程中，小梅保持阻力为 2 N，阻力 臂为 0.15 m 不变，然后改变动力臂 L1 和动力 F1，并保持杠杆水平平衡，分别测量出动力臂 L1 和动力 F1 的数据如下表所示。请你根据实验条件和实验数据帮助小梅归纳出动力 F1 跟动 力臂 L1 的关系： 。 31．图19甲是小明测量滑轮组机械效率的示意图。实验时，他用弹簧测力计拉动绳子自由端， 将总重为6N的钩码从A位置匀速提升到B位置，同时弹簧测力计从图中的A＇位置匀速竖直上 升到B＇位置，在这个过程中，弹簧测力计对绳的拉力为F，弹簧测力计的示数如图19乙所 示。则： （1）钩码上升的高度 是 cm； （2）拉力F做的功是 J； （3）滑轮组的机械效率是 。 32.如图 20 所示，小刚用焦距为 10cm 的凸透镜做实验。他点燃蜡烛后，沿光具座移动光屏， 在光屏上始终得不到烛焰完整的像。经过分析，他发现造成这种现象的原因是 烛焰中心、 中心和光屏中心没有被调整到同一高度。上述问题解决后，小刚在光屏上 看到烛焰清晰、完整的像，并测得蜡烛与凸透镜的距离为 15cm，则该像是倒立 、 （选 填：“放大”或“缩小”）的实像。 物质名称 密度ρ/（kg·m-3） 银 10.5×103 铜 8.9×103 铁 7.9×103 铝 2.7×103 L1/m 0.3 0.25 0.15 0.1 0.06 0.05 F1/N 1 1.2 2 3 5 6 图 18 甲 0 1 2 3 4 5 g 50g ml 100 70 80 90 10 20 30 40 50 60 乙 图 20 图 21 S L1 L2 33. 小丽同学在探究串联电路电流规律的实验中，如图21所示连接电路，闭合开关S后，发 现灯L1、L2均不发光，电流表示数为零。为判定电路中何处发生故障,她用一个电压表分别 接到电流表、灯L1、L2的两端测量电压。测量结果是：灯L1、灯L2两端均无电压，电流表两 端有电压。由以上实验现象，小丽分析找出了电路发生故障的原因。你认为电路的故障可能 是 。 A．电流表断路 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 断路 34．小乐想利用两块电流表和阻值已知的电阻 R0 测量电阻 RX 的阻值。小乐选择了满足实验 要求的电源、电流表 A1 和 A2，并连接了部分实验电路，如图 22 所示。 （1）请你帮助小乐完成图 22 所示的实验电路的连接。 （2）电流表 A1 的示数用 I1 表示，电流表 A2 的示数用 I2 表示，请用 I1、I2 和 R0 表示 RX。 RX = 。 35．小林用纸杯、塑料片和水做实验。他将纸杯装满水，用塑料片把杯口盖严， 一只手按住塑料片，另一只手抓住杯底，在空中将纸杯倒过来。移开按塑料片 的手后，他发现塑料片和杯子里的水都不落下来，如图 23 所示。小林对这一现 象的解释是：塑料片和杯子里的水都不落下来是由于塑料片被水粘住了，与大 气压无关。请你利用上述器材再补充必要的辅助器材，设计一个实验证明小林 的解释是错误的。请你写出实验步骤和实验现象。 36．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各 1 个，电阻箱 （电路图符号 ）一个，已调零的电流表两块，开关两个，导线若干。请选用上述实验 器材，设计一个实验证明“两个电阻 R1 与 R2 并联时，如果 R1 的阻值保持不变，则电阻 R1 与 R2 并联的等效电阻 R 跟电阻 R2 的关系为： R 1 = 2 1 R + b（b 为常量）”。请你画出实验电 路图，写出实验步骤，画出实验数据记录表。 图 23 图 22 S2 A2 R0 A1 RX S1 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36．质量为 1kg 的热水，温度从 90℃降低到 40℃，放出的热量是多少？ [水的比热容为 4.2×103 J/（kg·℃）] [来源:学科网] 37．如图 24 所示电路中，电源电压保持不变，滑动变阻器 R3 的最大阻值为 50Ω。当滑片 P 滑至 A 端，闭合开关 S1 和 S2 时，电流表的示数为 I1，电压表的示数为 U1；当滑片 P 滑至 A 端，只 闭合开关 S1 时，电流表的示数为 I2，电压表的示数为 U1′，电阻 R1 消耗的电功率 为 P1′；当滑片 P 滑至 B 端，只闭合开关 S1 时，电流表的示数为 I3，电阻 R1 消耗的电功率 为 P1″，电阻 R2 消耗的电功率为 0．5 W。若 U1：U1′＝2：1， P1′：P1″＝9：4； 求： （1）I1：I2 为多大？ （2）电源电压为多少伏？ （要求画等效电路图） 38．图 25 是小明用滑轮组提升水中物体 A 的示意图。物体 A 所受重力 GA 为 600N，当物体 A 完全在水面下被匀速提升的过程中，物体 A 所受浮力 F 浮为 120N，小明对绳子竖直向下 的拉力为 F1，水平地面对小明的支持力为 N1。滑轮组的机械效率为η1。当物体 A 有一半的 体积露 出水面时，小明对绳子竖直向下的拉力为 F2，水平地面对小明的支持力为 N2。小明 所受重力 G 人为 500N，N1：N2=7：6。不计绳重、滑轮与轴的摩擦以及水的阻力。g 取 10N/kg。 求：（1）物体 A 的密度ρA； （2）动滑轮质量 mo； （3）物体在水中匀速上升过程中滑轮组的机械效率η1 与物体 离开 水面后的机械效率η2 之比。 （要求画受力分析图） A 图 25 图 24 以下为草稿纸 北京市门头沟区 2010——2011 年初三毕业会考 物 理 答 题 纸 2011 年 4 月 题 号 一（30 分）二（12 分）三（12 分）四（30 分）五（16 分） 总 分 分 数 说明：1．请考生认真填写密封线内的学校、班级、姓名、座位号 2．请将答案写在答题纸上，写在试卷上的答案无效。 3．每道题的答案按规定写在相应的位置，不要在无效答题区域答题。 4．书写要清楚、工整。 一、单项选择题(每小题 2 分，共 24 分) 1 2 3 4 5 6 7 8 9 10 11 12 二、多项选择题(每题 3 分，共 12 分)(多选、错选不给分) 1 3 1 4 1 5 1 6 三、填空题(每小题 2 分，共 14 分) 17. 透镜。18._______。19. m/s。20．_________。 21．_______ J。22． V。23. N。 四、作图、实验与探究题（共 34 分，24 至 28 题、30、32、33 题各 2 分、29、31、34、35 题各 3 分，36 题 6 分） 24. 在图 13 中画出小球 A 所受重力的示意图 25. 如图 14 所示，AO 为入射光线，ON 为法线。请画出入射光线 AO 的反射光线 图 13 学 校 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 班 级 — — — — — — 姓 名 — — — — — — — 座 位 号 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 密 封 线 内 不 要 答 题 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 26. ________Ω。 27.________N。28. A， Ω。 29． cm3。 。30. 。 31. （1） cm；（2） J；（3） 。 32. 33． 。 34．（1）请你帮助小乐完成图 22 所示的实验电路的连接 （2）RX = 。 35. 请你写出实验步骤和实验现象： 36. 请你画出实验电路图，写出实验步骤，画出实验数据记录表： 五、计算题(共 16 分) （要求画出相应的等效电路图） 41、（2 分）（1）画出实验电路图（画在上面框中） （2）写出主要实验操作步骤： 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36． 37． 38. 北京市门头沟区 2010——2011 年初三毕业会考 物 理 评 分 标 准 2011 年 4 月 一、单项选择题(每小题 2 分，共 24 分) 1 2 3 4 5 6 7 8 A C D B B A B C 9 10 11 12 D C B A 二、多项选择题(每题 3 分，共 12 分)(多选、错选不给分) 1 3 1 4 1 5 1 6 A B C C D C D B C D 三、填空题(每小题 2 分，共 14 分) 17. 凸 透镜。18.__色光_____。19. 3×108 m/s。20．_小于_____。 21．___50____ J。22． 24 V。23. 125 N。 四、作图、实验与探究题（共 34 分，24 至 28 题、30、32、33 题各 2 分、29、31、34、35 题各 3 分，36 题 6 分） 24. 在图 13 中画出小球 A 所受重力的示意图 25. 如图 14 所示，AO 为入射光线，ON 为法线。请画出入射光线 AO 的反射光线 26. __624______Ω。 27._1_______N。28. 0.4 A， 5 Ω。 29． 20 cm3。 铝 。30. 杠杆平衡时，如果阻力为 2N、阻力臂为 0.15m 且保持不变，则 1 1 mN3.0 LF  31. （1）8 cm；（2） 0.576 J；（3） 83.3% 。 32. 凸透镜 、 放大 33． A 。 34．（1）图 22 所示的实验电路的连接。（2）RX = I2R0/I1-I2 。 35. 请你写出实验步骤和实验现象。 先用铁钉在纸杯底部扎一个孔。用手指堵住杯底的孔，将纸杯装满水后用塑料片将杯口 盖严，用另一只手按住塑料片将纸杯倒置，移开按住塑料片的手，观察到塑料片和杯子里的 水都不落下来。然后，放开堵住孔的手指，发现塑料片和杯子里的水都马上落下来。 图 13 36. 1）按电路图连接电路。 （2）断开开关，调节电阻箱 R2 的阻值。闭合开关 S，用电流表 A1 测量通过定值电阻 R1 的电流 I1，用电流表 A2 测量通过干路的电流 I2，将 R1、I1、I2、R2 的测量数据记录在实验数 据记录表中。 （3）仿照步骤（2），分别改变 5 次电阻箱 R2 的阻值，用电流表 A1 分别测量相应的电流 I1 的数据，用电流表 A2 分别测量相应的电流 I2 的数据，并分别将 R1、I1、I2、R2 的测量数据记 录在实验数据记录表中。 （4）利用公式 R= I U= 2 11 I RI ，分别计算出 6 次并联电路的 6 个等效电阻，并分别记录在实验 数据记录表中。 （5）利用 R 和 R2 的数据分别计算出 R 1 和 2 1 R 的数据，并分别记录在实验数据记录表中。 实验数据记录表 R1 /Ω I1 / A I2 / A R2 / Ω R / Ω 2 1 R / Ω 1 R 1 / Ω 1 五、计算题（共 16 分，36 题 3 分，37 题 6 分，38 题 7 分） 36．解：Q 放=cm（t0- t） = 4.2×103J/（kg•℃）×1 kg ×（90℃－40℃） = 2.1×104J 37．解：当滑片 P 位于 A 端，S1、S2 合时，等效电路如图甲所示；当滑片 P 位于 A 端，只 S1 合时，等效电路如图乙所示；当滑片 P 位于 B 端，只 S1 合时，等效电路如图丙所示； ------------2 分 （1）由 图甲、乙 得： ' 1 1 U U = 12 11 RI RI = 1 2 解得： 2 1 I I = 1 2 …………………（1 分） （2）由图甲、乙得：①U=U I1R1=I2(R1+R2) 2 R1=1(R1+R2) R1= R2 …………………（1 分） ②由图乙、丙得： " 1 ' 1 P P = 1 2 3 1 2 2 RI RI 2 3 2 2 I I = 4 9 解得： 3 2 I I = 2 3 ③ U=U I2(R1+R2) = I3 (R1+R2+R3) 3 (R1+R2) =2 (R1+R2+R3) 解得： R1= R2= R3=50Ω …………………（1 分）[来源:学。科。网] ④由图丙得：P1 “ = P2 “ = P3 “ =0.5W U1 “ = U2 “ = U3 “ ⑤P1 “= 1 2" 1 R U 0.5W = 50 U 2" 1 解得：U1 ″=5V ⑥U=U1 “ + U2 “ + U3 “=5V+5V+5V=15V …………………（1 分） （其他解法正确的，均可相应得分） 38. 解：正确画出受力图…………（1 分） （1）∵F 浮=ρ水 gVA ∴VA＝ g F 水 浮  = kgNmkg N /10/101 120 33  =1.2×10-2 m3 ρA= gV G A A = kgNm N /10102.1 600 32   =5×103kg/m3…………（1 分） （2）物体 A 有 一半的体积露出水面且静止时，物体 A 受到的浮力为： F 浮=ρ水 g 2 1 VA=1×103kg/m3×10N/kg× 2 1 ×1.2×10-2 m3=60N 物体完全在水面下被匀速拉起，以人为研究对象，人受重力 G 人、支持力 N1 和绳子拉力 F1 的作用，则有：（受力如图甲）N1=G 人－F1=500N－F1 物体完全在水面下被匀速拉起，以物体和动 滑轮为研究对 象，它们受重力 GA 和 G 动、浮力 F 浮和绳子拉力 2F1 的作用，则有：（受力如图乙） F1= 2 1 （GA+G 动－F 浮）= 2 1 （600N+ G 动－120 N）…………（1 分） 物体 A 有一半的体积露出水面且静止时，以人为研究对象，人受重力 G 人、支持力 N2 和绳子拉力 F2 的作用，则有：（受力如图丙）N2=G 人－F2=500N－F2 物体 A 有一半的体积露出水面且静止时，以物体和动滑轮为研究对象，它们受重力 GA 和 G 动、浮力 F 浮和绳子拉力 2F2 的作用，则有：（受力如图丁） F2= 2 1 （GA+G 动－F 浮）= 2 1 （600N+ G 动－60 N）…………（1 分） ）－（－ ）－（－ ＝ 动人 动人 N 60 600N2 1 N 120 600N2 1 2 1 GG GG N N   = 6 7 ……………………（1 分） 代入数据解得：G 动=100N mo= g G = N/kg10 100N =10kg……………………（1 分） （3）物体在水中匀速上升过程中： 动 动浮 浮 GG G GFG FG A A A A     2 1   ……= 29 28 ……………（1 分）
