2020年中考物理真题分类汇编(1)专题18电压电阻

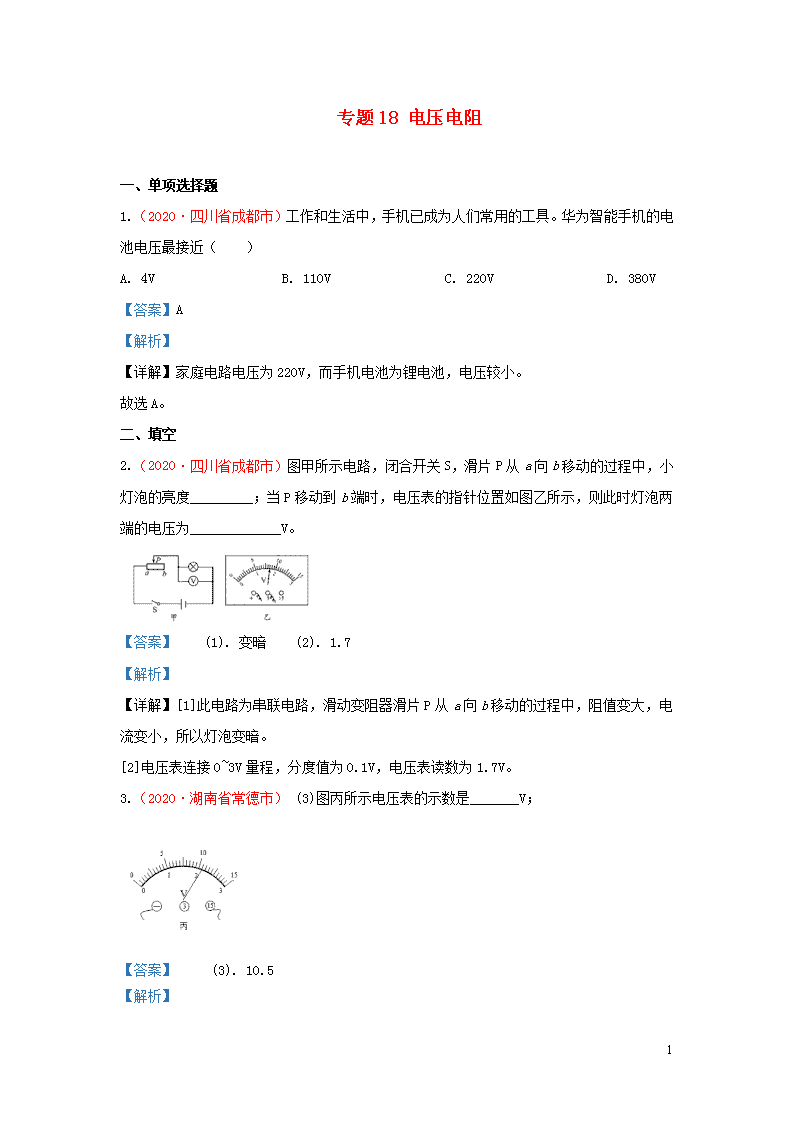

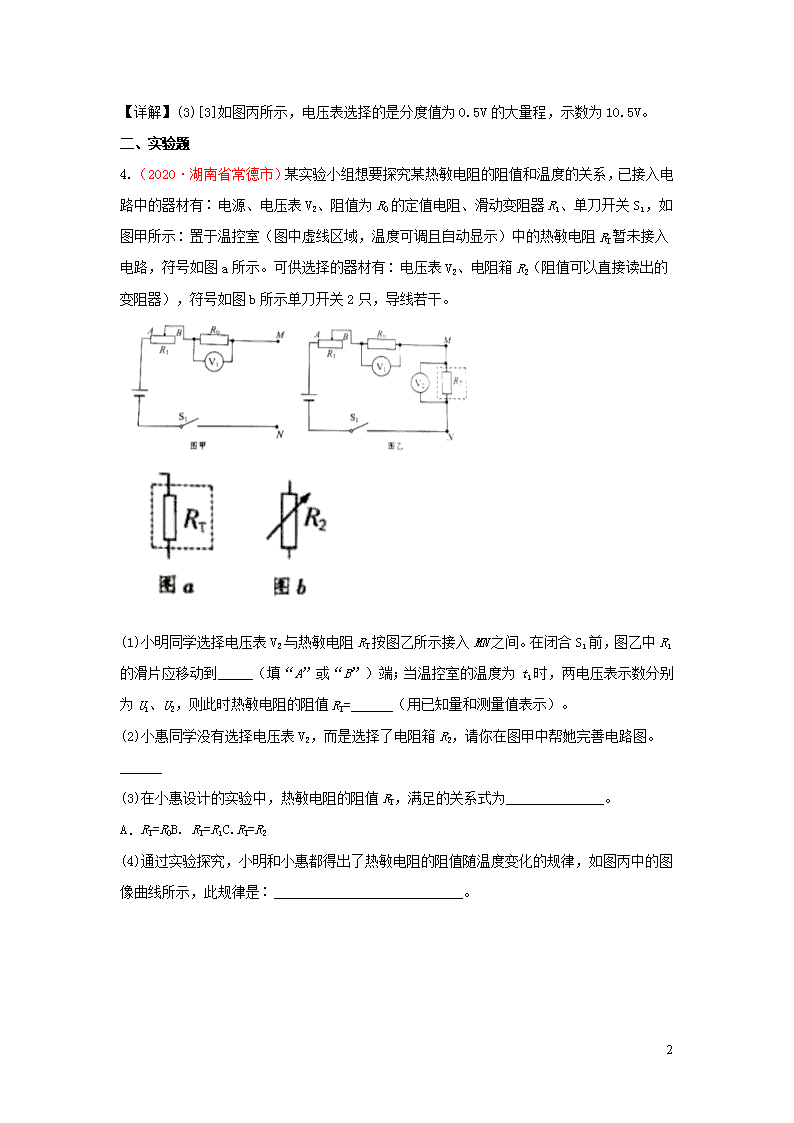

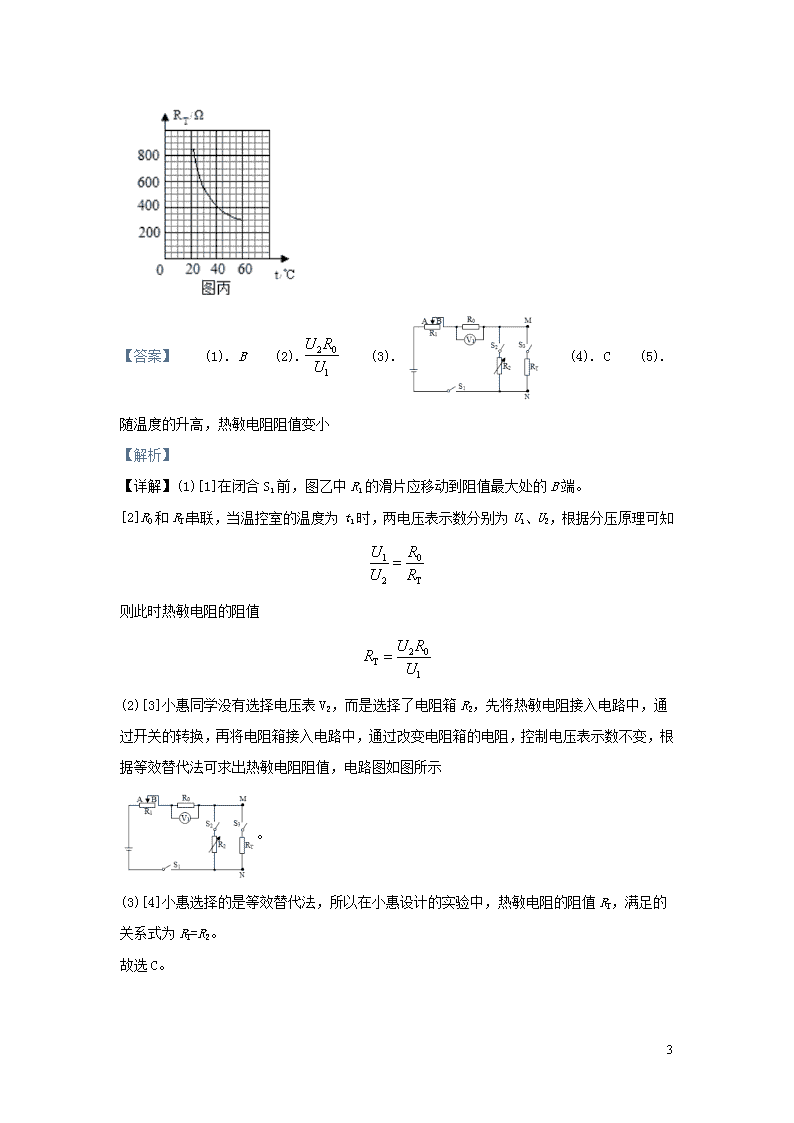

专题18 电压电阻 一、单项选择题 ‎1.(2020·四川省成都市)工作和生活中,手机已成为人们常用的工具。华为智能手机的电池电压最接近(  )‎ A. 4V B. 110V C. 220V D. 380V ‎【答案】A ‎【解析】‎ ‎【详解】家庭电路电压为220V,而手机电池为锂电池,电压较小。‎ 故选A。‎ 二、填空 ‎2.(2020·四川省成都市)图甲所示电路,闭合开关S,滑片P从a向b移动的过程中,小灯泡的亮度_________;当P移动到b端时,电压表的指针位置如图乙所示,则此时灯泡两端的电压为_____________V。‎ ‎【答案】 (1). 变暗 (2). 1.7‎ ‎【解析】‎ ‎【详解】[1]此电路为串联电路,滑动变阻器滑片P从a向b移动的过程中,阻值变大,电流变小,所以灯泡变暗。‎ ‎[2]电压表连接0~3V量程,分度值为0.1V,电压表读数为1.7V。‎ ‎3.(2020·湖南省常德市) (3)图丙所示电压表的示数是_______V;‎ ‎【答案】 (3). 10.5‎ ‎【解析】‎ 4‎ ‎【详解】(3)[3]如图丙所示,电压表选择的是分度值为0.5V的大量程,示数为10.5V。‎ 二、实验题 ‎4.(2020·湖南省常德市)某实验小组想要探究某热敏电阻的阻值和温度的关系,已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1,如图甲所示∶置于温控室(图中虚线区域,温度可调且自动显示)中的热敏电阻RT暂未接入电路,符号如图a所示。可供选择的器材有∶电压表V2、电阻箱R2(阻值可以直接读出的变阻器),符号如图b所示单刀开关2只,导线若干。‎ ‎(1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前,图乙中R1的滑片应移动到_____(填“A”或“B”)端;当温控室的温度为t1时,两电压表示数分别为U1、U2,则此时热敏电阻的阻值RT=______(用已知量和测量值表示)。‎ ‎(2)小惠同学没有选择电压表V2,而是选择了电阻箱R2,请你在图甲中帮她完善电路图。______‎ ‎(3)在小惠设计的实验中,热敏电阻的阻值RT,满足的关系式为______________。‎ A.RT=R0B. RT=R1C.RT=R2‎ ‎(4)通过实验探究,小明和小惠都得出了热敏电阻的阻值随温度变化的规律,如图丙中的图像曲线所示,此规律是∶___________________________。‎ 4‎ ‎【答案】 (1). B (2). (3). (4). C (5). 随温度的升高,热敏电阻阻值变小 ‎【解析】‎ ‎【详解】(1)[1]在闭合S1前,图乙中R1的滑片应移动到阻值最大处的B端。‎ ‎[2]R0和RT串联,当温控室的温度为t1时,两电压表示数分别为U1、U2,根据分压原理可知 则此时热敏电阻的阻值 ‎(2)[3]小惠同学没有选择电压表V2,而是选择了电阻箱R2,先将热敏电阻接入电路中,通过开关的转换,再将电阻箱接入电路中,通过改变电阻箱的电阻,控制电压表示数不变,根据等效替代法可求出热敏电阻阻值,电路图如图所示 ‎。‎ ‎(3)[4]小惠选择的是等效替代法,所以在小惠设计的实验中,热敏电阻的阻值RT,满足的关系式为RT=R2。‎ 故选C。‎ 4‎ ‎(4)[5]根据得出的热敏电阻的阻值随温度变化的规律可知,随温度的升高,热敏电阻阻值变小。‎ ‎5.(2020·山东省济宁市)结合图中的实验情景,按要求回答下列问题 ‎(4)图丁:用此实验装置可研究电阻与导体______的关系。‎ ‎【答案】 (5). 长度 ‎【解析】‎ ‎【详解】[5]此实验装置中,有两根长度不同的同种导体,因此用此实验装置可研究电阻与导体长度的关系。‎ 4‎
