工程施工铁路曲线放样

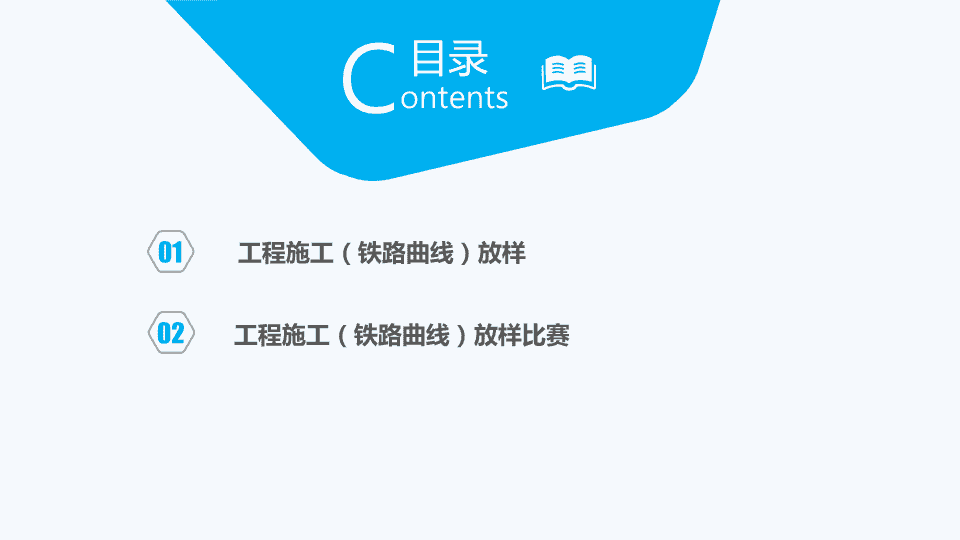

工程施工(铁路曲线)放样 ■ C ontents 目录 工程施工 (铁路曲线)放样 01 工程施工(铁路曲线) 放样比赛 02 工程施工(铁路曲线) 放样 - 设计院提供的设计样式 01 工程施工(铁路曲线) 放样 - 边桩计算横断面 01 底座偏移量 e= ( ( D1+D2+D3 ) * H ) /1.505 凸台 偏移 量 e= ( D1*H ) /1.505 工程施工(铁路曲线) 放样 - 边桩计算例子 工程施工(铁路曲线) 放样 - 路基直线 段无砟轨道横断面图 工程施工(铁路曲线) 放样 - 路基上曲线段无砟轨道断面图 01 工程施工(铁路曲线) 放样 - 桥梁直线段无砟轨道横断面图 01 工程施工(铁路曲线) 放样 - 桥梁曲线段无砟轨道横断面图 01 工程施工(铁路曲线) 放样 - 隧道内直线段双块式无砟轨道横断面图 01 工程施工(铁路曲线) 放样 - 隧道 内 曲线 段 双块式无砟轨道横断面图 01 工程施工(铁路曲线) 放样 - 梁缝调查 梁长梁缝调查现场实测梁缝 梁长梁缝调查现场架设棱镜 01 工程施工(铁路曲线) 放样 - 梁缝调查 01 曲线中线放样投影在梁面上 工程施工(铁路曲线) 放样 - 梁缝调查的目的 CRTS I 型轨道板 32 米 梁: 3685+5*4962+3685+6*70=32600 24 米 梁: 5*4856+4*80=24600 CRTS II 型 轨道 板 连续布板 CRTS III 型 轨道 板 32 米梁 4925+4*5600+4925+5*70=32600 32 米梁 6*5350+5*100=32600 24 米梁 5*4856+4*80=24600 双块式无砟轨道根据不同底座板长以此类推 梁缝调查的目的是为了 实测实际梁 长,然后根据实际梁长进行布 板。 01 工程施工(铁路曲线) 放样 - 梁缝调查的例子 CRTS I 型轨道板 32 米梁: 3685+70+4962+70+4962+70+4962+70+4962+70+4962 +70 +3685+=32600 如果实测梁长是 32.54 米 那么实际布板: 32 米梁: 3685+60+4962+60+4962+60+4962+60+4962+60+4962+60+3685 += 32540 然后根据实际布板来计算坐标 工程施工(铁路曲线) 放样 - 边线放样 01 从内业计算边桩坐标,现场进行放样 工程施工(铁路曲线) 放样 - 绑扎钢筋 平面: 根据放样边线绑扎钢筋。 高程: 根据实测梁面的高程与设计的高程的高差绑扎钢筋的高度。 01 工程施工(铁路曲线) 放样 - 安装模板 01 安装模板参考: 1 、放样后实测坐标与 高程,算出与设计的高差,根据高差立模板的高度 , ,并画好混凝土高度标记; 2 、安装好模板后,现场重新测量模板的高度,进行标记混凝土的高度。 工程施工(铁路曲线) 放样 - 混凝土浇筑 01 比赛内容 工程施工(铁路曲线)放样 CPⅢ 控制 网高程测量 轨道精测精调 02 02 工程施工(铁路曲线)放样比赛 - 计算部分 计算 数据: 缓和曲线常数:缓和曲线切线角 、切垂距 、内移距 ; 曲线要素:切线长 、曲线长 、外矢距 、切曲差 ; 曲线主点里程和坐标:直缓点 、缓圆点 、曲中点 、圆缓点 、缓直点 。 放样点坐标:第一缓和曲线和圆曲线上指定中桩点各 1 个。 工程施工(铁路曲线)放样比赛 - 坐标放样 将计算的第一 缓和曲线和圆曲线上指定中桩点各 1 个进行放样并检核。 02 工程施工(铁路曲线)放样比赛 - 评分标准 放样测量总分值 100 分,其中计算成果 30 分,成果精度 30 分,记录规范性 10 分,测量时间 30 分 。 比赛时间计算和放样共 90 分钟。 时间 得分 S i 计算公式为: 式中 : T 1 为所有参赛队中用时最少的时间 T n 为所有 参赛队中不超过规定最大时长的队伍中用时最多的时间 T i 为 各组的实际用时。 02 工程施工(铁路曲线)放样比赛 - 试题样式 02 工程施工(铁路曲线)放样比赛 - 工程施工 放样成果表 02 工程施工(铁路曲线)放样比赛 - 比赛仪器设备 仪器设备 清单 1″ 级全站仪( TCRP1201+R400 )及配套的大棱镜( GPR121 棱镜、含基座) 2 个、放样小棱镜 1 套(型号: ADS112A )、脚架 3 个; 3 m 钢卷尺 1 个、非编程计算器 2 个。 02 谢谢聆听 ! Thank you!
