三效节能浓缩器标准操作及维修保养规程

三效节能浓缩器标准操作及维修保养规程

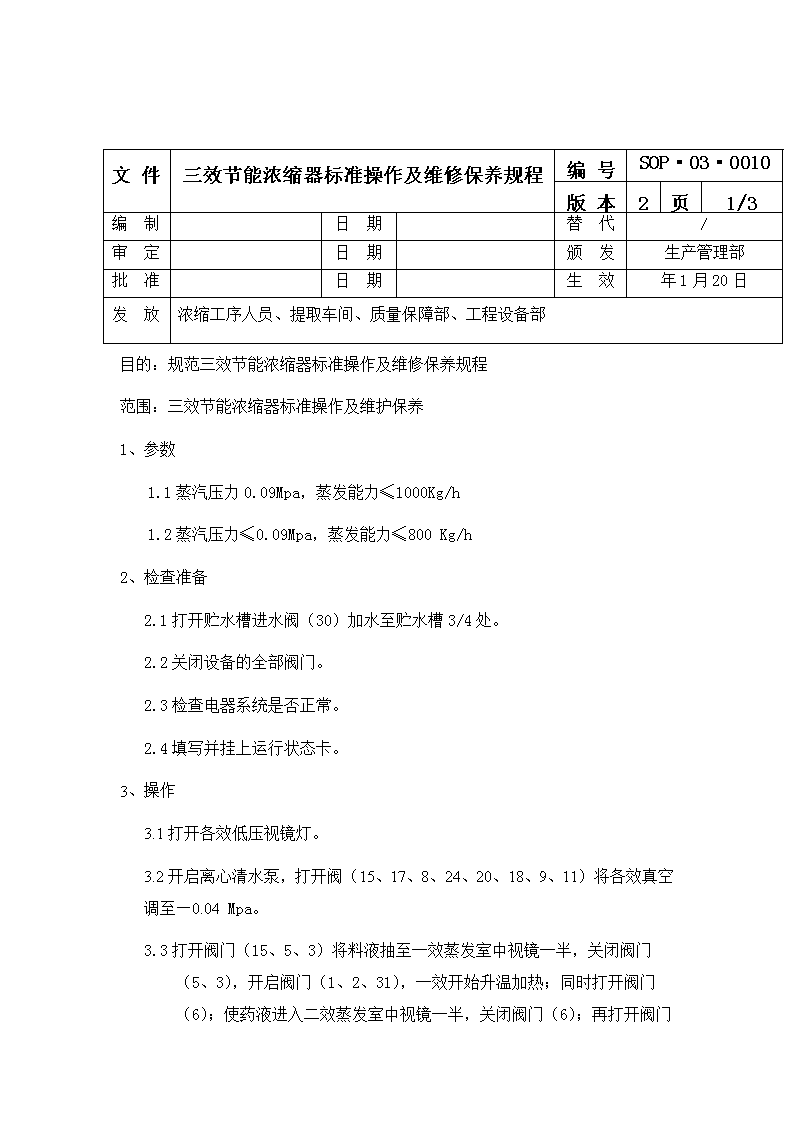

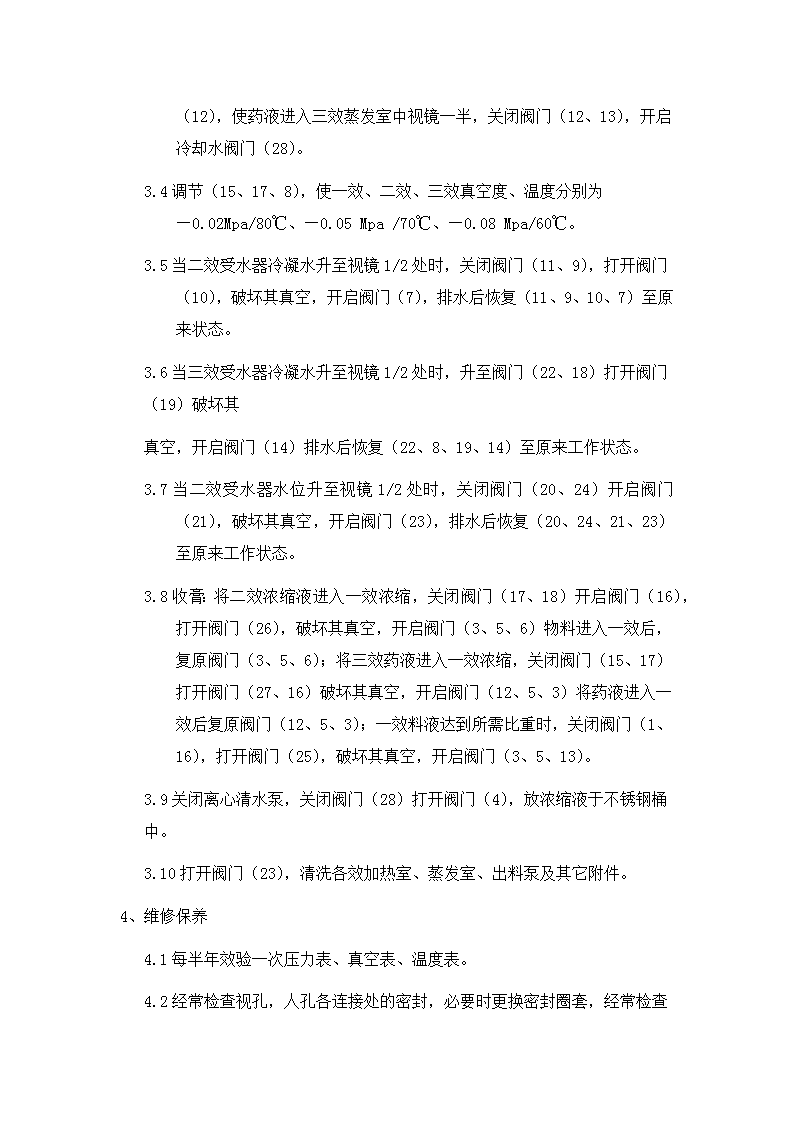

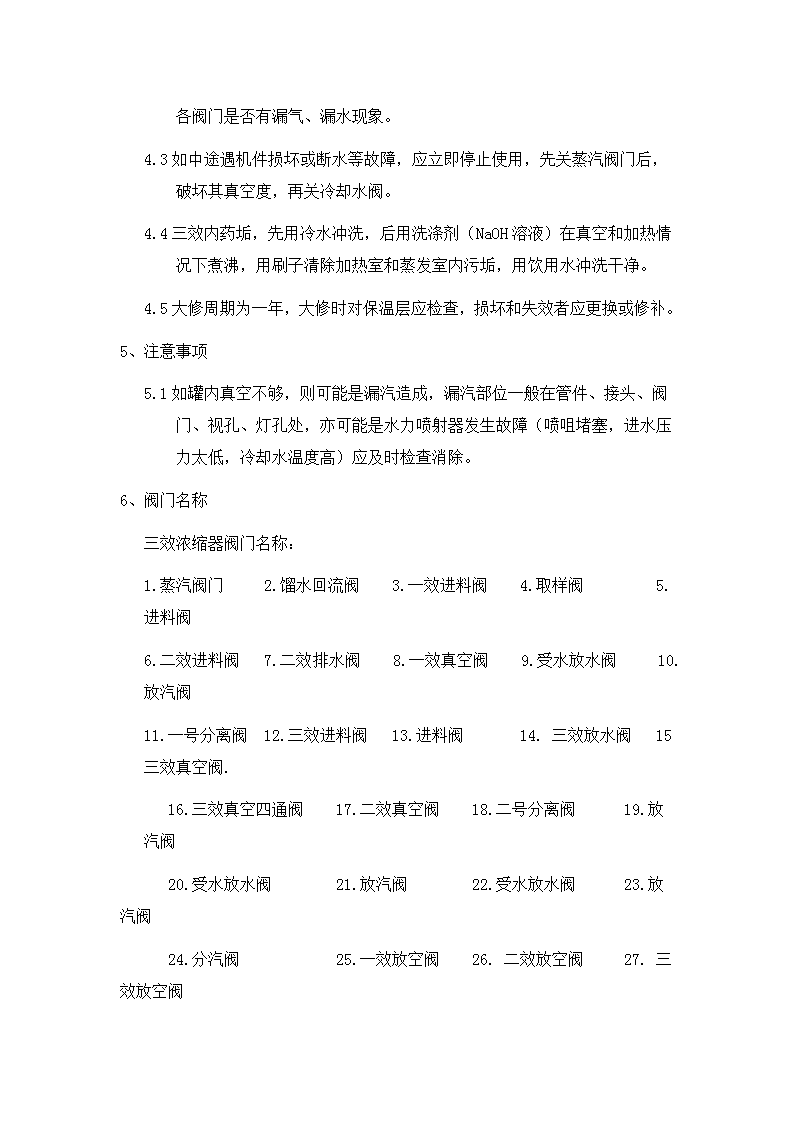

目的：规范三效节能浓缩器标准操作及维修保养规程 范围：三效节能浓缩器标准操作及维护保养 1、参数 1.1 蒸汽压力 0.09Mpa，蒸发能力≤1000Kg/h 1.2 蒸汽压力≤0.09Mpa，蒸发能力≤800 Kg/h 2、检查准备 2.1 打开贮水槽进水阀（30）加水至贮水槽 3/4 处。 2.2 关闭设备的全部阀门。 2.3 检查电器系统是否正常。 2.4 填写并挂上运行状态卡。 3、操作 3.1 打开各效低压视镜灯。 3.2 开启离心清水泵，打开阀（15、17、8、24、20、18、9、11）将各效真空 调至—0.04 Mpa。 3.3 打开阀门（15、5、3）将料液抽至一效蒸发室中视镜一半，关闭阀门（5、 3），开启阀门（1、2、31），一效开始升温加热；同时打开阀门（6）；使 药液进入二效蒸发室中视镜一半，关闭阀门（6）；再打开阀门（12），使 药液进入三效蒸发室中视镜一半，关闭阀门（12、13），开启冷却水阀门 （28）。 3.4 调节（15、17、8），使一效、二效、三效真空度、温度分别为—0.02Mpa/80℃、 —0.05 Mpa /70℃、—0.08 Mpa/60℃。 文 件 三效节能浓缩器标准操作及维修保养规程 编 号 SOP·03·0010 版 本 2 页 1/3 编 制 日 期 替 代 ∕ 审 定 日 期 颁 发 生产管理部 批 准 日 期 生 效 年 1 月 20 日 发 放 浓缩工序人员、提取车间、质量保障部、工程设备部 3.5 当二效受水器冷凝水升至视镜 1/2 处时，关闭阀门（11、9），打开阀门 （10），破坏其真空，开启阀门（7），排水后恢复（11、9、10、7）至原 来状态。 3.6 当三效受水器冷凝水升至视镜 1/2 处时，升至阀门（22、18）打开阀门 （19）破坏其 真空，开启阀门（14）排水后恢复（22、8、19、14）至原来工作状态。 3.7 当二效受水器水位升至视镜 1/2 处时，关闭阀门（20、24）开启阀门（21）， 破坏其真空，开启阀门（23），排水后恢复（20、24、21、23）至原来工 作状态。 3.8 收膏：将二效浓缩液进入一效浓缩，关闭阀门（17、18）开启阀门（16）， 打开阀门（26），破坏其真空，开启阀门（3、5、6）物料进入一效后， 复原阀门（3、5、6）；将三效药液进入一效浓缩，关闭阀门（15、17） 打开阀门（27、16）破坏其真空，开启阀门（12、5、3）将药液进入一 效后复原阀门（12、5、3）；一效料液达到所需比重时，关闭阀门（1、 16），打开阀门（25），破坏其真空，开启阀门（3、5、13）。 3.9 关闭离心清水泵，关闭阀门（28）打开阀门（4），放浓缩液于不锈钢桶 中。 3.10 打开阀门（23），清洗各效加热室、蒸发室、出料泵及其它附件。 4、维修保养 4.1 每半年效验一次压力表、真空表、温度表。 4.2 经常检查视孔，人孔各连接处的密封，必要时更换密封圈套，经常检查 各阀门是否有漏气、漏水现象。 4.3 如中途遇机件损坏或断水等故障，应立即停止使用，先关蒸汽阀门后， 破坏其真空度，再关冷却水阀。 4.4 三效内药垢，先用冷水冲洗，后用洗涤剂（NaOH 溶液）在真空和加热情 况下煮沸，用刷子清除加热室和蒸发室内污垢，用饮用水冲洗干净。 4.5 大修周期为一年，大修时对保温层应检查，损坏和失效者应更换或修补。 5、注意事项 5.1 如罐内真空不够，则可能是漏汽造成，漏汽部位一般在管件、接头、阀 门、视孔、灯孔处，亦可能是水力喷射器发生故障（喷咀堵塞，进水压 力太低，冷却水温度高）应及时检查消除。 6、阀门名称 三效浓缩器阀门名称： 1.蒸汽阀门 2.馏水回流阀 3.一效进料阀 4.取样阀 5. 进料阀 6.二效进料阀 7.二效排水阀 8.一效真空阀 9.受水放水阀 10. 放汽阀 11.一号分离阀 12.三效进料阀 13.进料阀 14. 三效放水阀 15 三效真空阀. 16.三效真空四通阀 17.二效真空阀 18.二号分离阀 19.放 汽阀 20.受水放水阀 21.放汽阀 22.受水放水阀 23.放 汽阀 24.分汽阀 25.一效放空阀 26. 二效放空阀 27. 三 效放空阀 28.进水口 29.真空口 30.进水阀
