2019污水处理厂见习报告

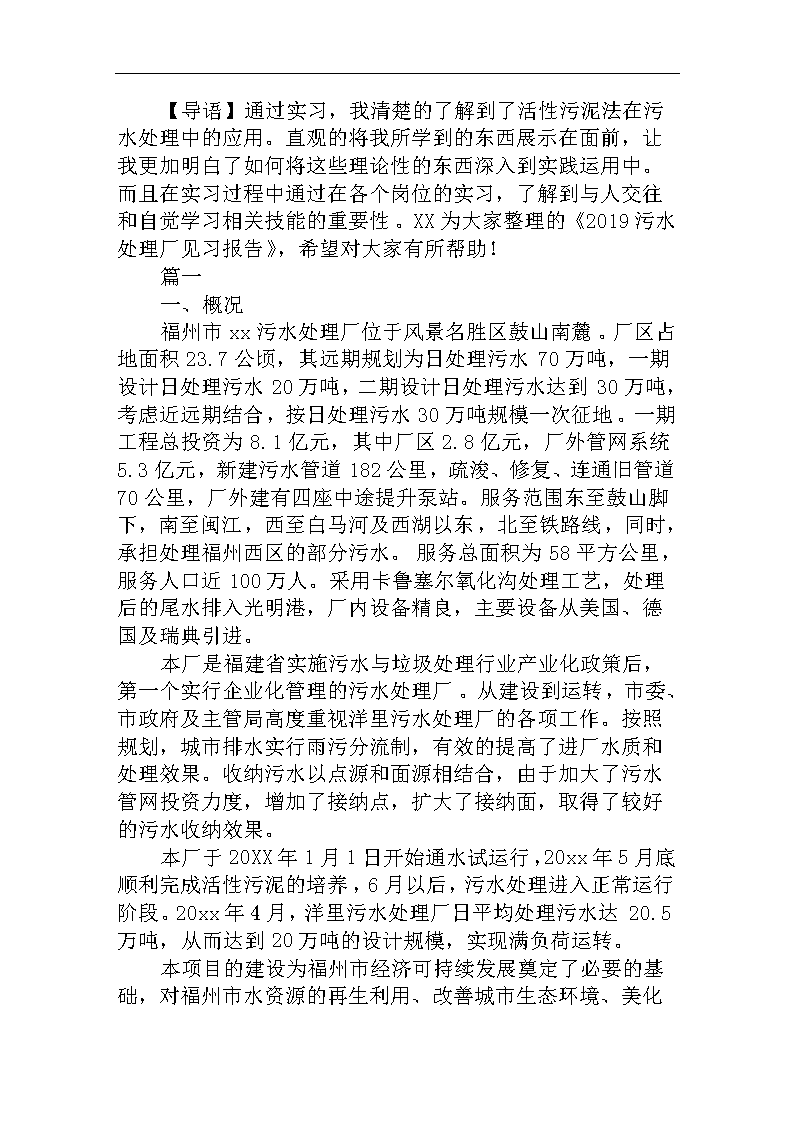

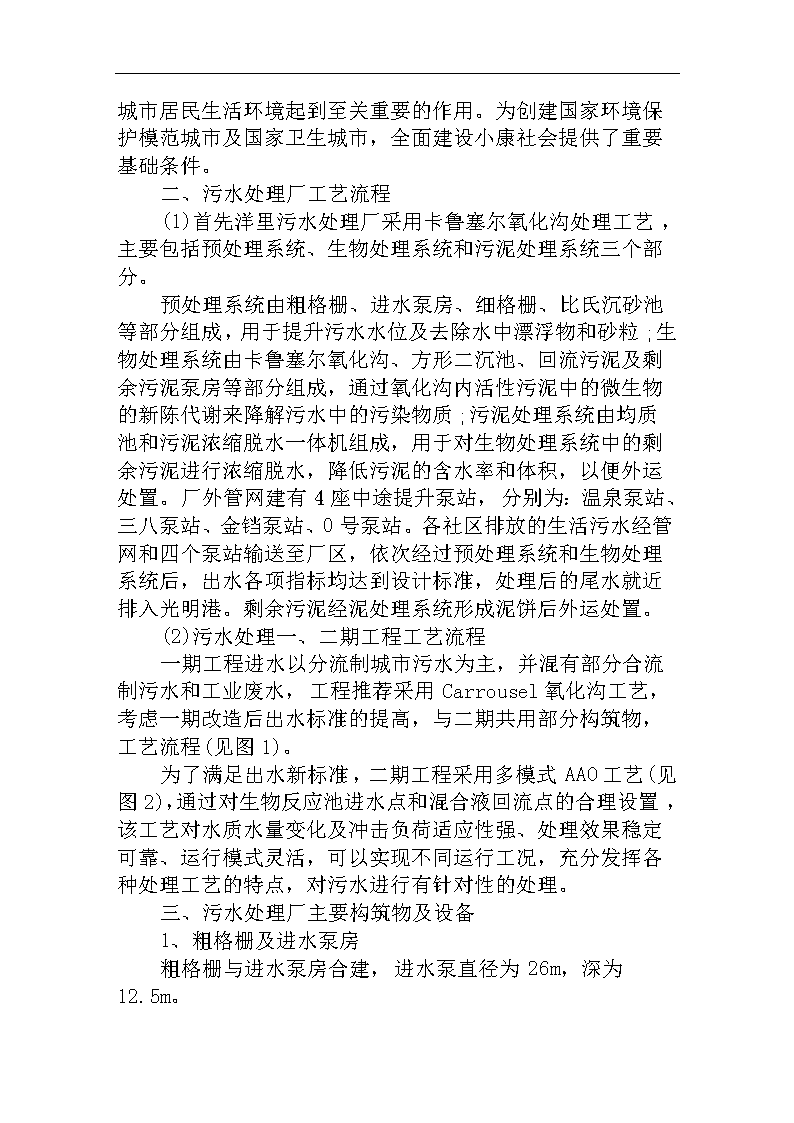

【导语】通过实习,我清楚的了解到了活性污泥法在污水处理中的应用。直观的将我所学到的东西展示在面前,让我更加明白了如何将这些理论性的东西深入到实践运用中。而且在实习过程中通过在各个岗位的实习,了解到与人交往和自觉学习相关技能的重要性。XX为大家整理的《2019污水处理厂见习报告》,希望对大家有所帮助! 篇一 一、概况 福州市xx污水处理厂位于风景名胜区鼓山南麓。厂区占地面积23.7公顷,其远期规划为日处理污水70万吨,一期设计日处理污水20万吨,二期设计日处理污水达到30万吨,考虑近远期结合,按日处理污水30万吨规模一次征地。一期工程总投资为8.1亿元,其中厂区2.8亿元,厂外管网系统5.3亿元,新建污水管道182公里,疏浚、修复、连通旧管道70公里,厂外建有四座中途提升泵站。服务范围东至鼓山脚下,南至闽江,西至白马河及西湖以东,北至铁路线,同时,承担处理福州西区的部分污水。服务总面积为58平方公里,服务人口近100万人。采用卡鲁塞尔氧化沟处理工艺,处理后的尾水排入光明港,厂内设备精良,主要设备从美国、德国及瑞典引进。 本厂是福建省实施污水与垃圾处理行业产业化政策后,第一个实行企业化管理的污水处理厂。从建设到运转,市委、市政府及主管局高度重视洋里污水处理厂的各项工作。按照规划,城市排水实行雨污分流制,有效的提高了进厂水质和处理效果。收纳污水以点源和面源相结合,由于加大了污水管网投资力度,增加了接纳点,扩大了接纳面,取得了较好的污水收纳效果。 本厂于20XX年1月1日开始通水试运行,20xx年5月底顺利完成活性污泥的培养,6月以后,污水处理进入正常运行阶段。20xx年4月,洋里污水处理厂日平均处理污水达20.5万吨,从而达到20万吨的设计规模,实现满负荷运转。 本项目的建设为福州市经济可持续发展奠定了必要的基础,对福州市水资源的再生利用、改善城市生态环境、美化城市居民生活环境起到至关重要的作用。为创建国家环境保护模范城市及国家卫生城市,全面建设小康社会提供了重要基础条件。 二、污水处理厂工艺流程 (1)首先洋里污水处理厂采用卡鲁塞尔氧化沟处理工艺,主要包括预处理系统、生物处理系统和污泥处理系统三个部分。 预处理系统由粗格栅、进水泵房、细格栅、比氏沉砂池等部分组成,用于提升污水水位及去除水中漂浮物和砂粒;生物处理系统由卡鲁塞尔氧化沟、方形二沉池、回流污泥及剩余污泥泵房等部分组成,通过氧化沟内活性污泥中的微生物的新陈代谢来降解污水中的污染物质;污泥处理系统由均质池和污泥浓缩脱水一体机组成,用于对生物处理系统中的剩余污泥进行浓缩脱水,降低污泥的含水率和体积,以便外运处置。厂外管网建有4座中途提升泵站,分别为:温泉泵站、三八泵站、金铛泵站、0号泵站。各社区排放的生活污水经管网和四个泵站输送至厂区,依次经过预处理系统和生物处理系统后,出水各项指标均达到设计标准,处理后的尾水就近排入光明港。剩余污泥经泥处理系统形成泥饼后外运处置。 (2)污水处理一、二期工程工艺流程 一期工程进水以分流制城市污水为主,并混有部分合流制污水和工业废水,工程推荐采用Carrousel氧化沟工艺,考虑一期改造后出水标准的提高,与二期共用部分构筑物,工艺流程(见图1)。 为了满足出水新标准,二期工程采用多模式AAO工艺(见图2),通过对生物反应池进水点和混合液回流点的合理设置,该工艺对水质水量变化及冲击负荷适应性强、处理效果稳定可靠、运行模式灵活,可以实现不同运行工况,充分发挥各种处理工艺的特点,对污水进行有针对性的处理。 三、污水处理厂主要构筑物及设备 1、粗格栅及进水泵房 粗格栅与进水泵房合建,进水泵直径为26m,深为12.5m。 一期设两台机械粗格栅,型式为钢丝绳牵引式,格栅宽为2.2m,间隙为20m,安装角为75。设8台潜水水泵泵位,近期安装6台(4用2备用),采用引进设备,Q=0.74/s,H=157Pa,N=150kw。 二期利用一期预留泵位,增加2台同一期参数水泵。 2、细格栅 细格栅渠与旋流沉砂池相连,一期按20m/s规模设计,共设4台回转式细格栅,单台宽度1.5m,间隔为6nm,a=45,采用不锈钢316耙齿。针对一期采用的耙齿回转式细格栅对垃圾去除率较低的缺点,二期细格采用转鼓式细格栅。主要设备:转鼓式细格栅2台,直径1800nm,b=6nm,p=1.5kw,a=35。 3、旋转沉砂池 旋转沉砂池一期按2010m/d规模设计,采用4座PISTA20型圆形沉砂池,二期按1010m/d规模设计,采采用2座PISTA20型圆形沉砂池,HTR=30s。 每座沉砂池设立式桨叶分离机一台,N=1.5KW,排砂量3.75t/d(含水率60%),采用2座N=7.5kw砂泵。 4、一期氧化沟 采用4座氧化沟,每座处理规模510m/d,平面尺寸108.5m48.3m,设六格廊道,廊道长100,宽7m,有效水深4m,氧化沟设计污泥负荷为0.12kgBOD5/(kgMLSS.d),HRT=9.38h,MLSS=3200mg/l,回流比为50%~100%.产泥率为0.9kg/kgBOD5,污泥龄为10.7d,溶解氧设定浓度为0.5~2.0mg/L。 每座氧化沟配5台93/70Kw双速倒伞型叶轮曝气机(进口设备),叶轮直径3500mm,转速36/28r/min,适用水深3.8~4.0m,充氧能力为190kgO/(台.h),功率7.5kw。 5.二期多模式AAO反应池 多模式AAO生物反应池共一座,份两池,钢筋混凝土矩形水池。设计流量为1010m/d,每池510m/d,可单独运行。 设计水温:15~25℃ ,系统泥龄为11.6d,污泥负荷为0.086kgBOD5/(MLSS.d),容积负荷0.301kgBOD5/(M.D),MLSS=3500mg/l,H水深=6.0m;V厌氧区=5376m,t=1.29h,V缺氧区=10752m,t=2.58h;V好氧区=27072m,t=6.5h;总水力停留时间10.37h。 主要设备:进口膜式微孔曝气管3200根,L=1000mm/根,7.2m气(根.h),进口搅拌器24台,p=4kw潜水轴流泵6台(4用2备),单台Q=386L/s,H=20Pa,p=15kw。 6.二沉池 钢混矩形平流式二沉池,污泥泵房与二沉池合建,一期共2座,每座处理规模为10*40m/d,二沉池分12格,每格宽为6.5m。内净尺寸为80m81.3m3.7m,h水深=3.3m。二沉池表面负荷q=0.87m/(m.d),HRT=3.46h。 二期1座,处理规模为1010m/d,有效水深为3.9m,其余参数同一期。 7.均质池 均质池共4座,刚混结构,直径为14m,有效水深为3.2m。进泥量为23.4t/d,进泥含水率为99.3%,进泥体积3343m/d,HRT=14h。实际运行时采用间歇式运行,污泥含水率降到98.55%。 8.污泥浓缩池 浓缩池4座,刚混结构。直径为16m,有效水深4.0m。进泥量39t/d,进泥含水率为99.2%,进泥体积4875m/d,出泥含水率97.5%,出泥体积为1560m/D,浓缩时间为15.8h,固体负荷为49kg(m.d)。 9.加药间 加药间平面尺寸为18.3m*9.3m。投药点1:一期氧化沟出水堰处,化学除磷,协同沉淀;投药点2:生物反应池末端,化学除磷,协同沉淀;投药点3:上清液除磷池,化学除磷,协同沉淀。 10.污泥浓缩脱水机房 污泥脱水机房及污泥堆棚建筑面积共1265m。 主要设备:一期3台宽为3m的带式浓缩脱水一体机,单台流量100m/h,二期利用一期预留空位增加一台。设计工作时间18h,加PAM0.5%,脱水后污泥含水率为78%-80%。(二期设计增加了污泥浓缩池,以降低脱水机运行负荷。) 11.紫外线消毒渠 紫外线消毒渠共1座,内净尺寸LB=14.5m11m,分三条道,设计规模为3010m/D,每条渠安装26个模块,每个模块设8支灯管,接触时间为6s,总装机功率为156kw。 四、总结 这次的实训虽然时间短暂却让我受益匪浅。通过这次实训,我对福州洋里污水处理厂的整套工艺运行情况及设备构筑物进行了全面的参观学习,对污水处理过程有了进一步的认识,有助于我把课本知识与实践相结合,对以后的学习工作都有一定的帮助,更加深刻地体会到作为一个未来环境工的我们所背负的任务。环境是人类生存与发展的基本前提,而人类的生产生活活动对环境造成的影响无所不在,身为一个地球人,我们应该尽自己所能来保护我们赖以生存的环境,保护环境也就是保护人类自己,要做一名合格的环保工作者更要认识到环境的重要性,要意识到自己肩上的责任是多么重大,我们有必要认真学习专业知识并掌握好所学的专业知识,并通过不断的实践来磨练自己,使得所学到的专业知识可以融会贯通,懂得学以致用,让自己真正成为一名合格的环境工作者! 篇二 1实习目的 众所周知,生产实习是学生大学学习很重要的实践环节,实习是每一个大学毕业生必的必修课,它不仅让我们学到了很多在课堂上根本就学不到的知识,还使我们开阔了视野、增长了见识,为我们以后更好把所学的知识运用到实际工作中打下坚实的基础。通过生产实习使我更深入地接触专业知识,进一步了解环境保护工作的实际,了解环境治理过程中存在的问题和理论和实际相冲突的难点问题。并通过撰写实习报告,使我学会综合应用所学知识,提高分析和解决专业问题的能力。 通过这次实习我们将平常课堂所学的东西与实际相结合。从实习过程中了解到了理论实习与实际操作之间的差距。也明白了如何运用理论知识来解决生产过程中的出现的问题。 2实习时间 3实习地点 西宁市第一污水处理厂西宁市第三污水处理厂 4实习内容安排 20**年6月13日-6月15日在配电室了解相关的专业知识 20**年6月24日-6月28日在泥区学习相关的污泥处理过程 5实习小组人员组长高欣 组员刘芸杜玉芳马英付进南 6实习内容 6.1污水处理厂简介 西宁市第三污水处理厂是西宁市兴建的第四座污水处理厂,经过两年建设,土建工程已全部完工,于8月底投入试生产,水质达到城镇污水处理厂污染物排放中的一级标准。目前,西宁市排水公司和西宁鹏鹞污水处理有限公司就西宁市第三污水处理厂委托运营达成协议西宁市第三污水处理厂项目对加强湟水流域水污染防治,实施污水处理厂建设工程,改善湟水水质,对流域内乃至黄河中下游地区经济社会发展和人民群众生产生活的改善,促进全省“十一五”节能减排目标任务的完成,实现全省经济社会又好又快发展有着重要意义。 6.2配电室 配电室是污水处理厂的核心,也可以很形象的称为“心脏”系统。随着社会的发展自动化也随之普遍,处理厂内设备的远程控制也随之普遍。而实现自动化的必要条件之一就是配电室。 配电室中包括高压室和低压室。配电室内所有线路运行时为红灯指示,停止时为绿灯指示。高压分载包括动力电与照明电。动力电是高进高计,照明电为高进低计。高压室内还包括中央信号屏、直流电源屏、蓄电池屏、交流电源屏。 6.3化验室 通过在化验室里的学习,我了解到了污水处理厂内对出水及进水的水质的检验。 通常包括:进出水的BOD、进出水的COD、进出水的DO、进出水的SS、进出水的温度、进出水的pH出水TP、出水TN、污泥沉降比、污泥浓度和微生物等。 6.3.1温度、pH的测定 进出水的温度与pH的测定是通过使用pH计实现的。将pH计的接触头用清水洗净,pH计调零,将测定接触头放入要测定的水样中待显示数据稳定后记录数据。 6.3.2污泥沉降比 污泥沉降比是指曝气池中的混合液静置30min后沉淀污泥与总液体体积的比值。在化验室中也是利用沉降比的定义对其进行测定。将采回的曝气池中的水样放置在100ml的量筒中静置30min后根据沉淀的污泥体积和总液体的体积之比来表示。 6.3.3污泥浓度 6.3.4进出水的SS测定 6.3.5进出水的BOD测定 进出水的BOD测定是利用稀释培养法。将稀释的水样充满溶解氧瓶,密封后再暗处于(20±1)0C条件下培养五日。求出培养前后水样中溶解氧的含量,根据二者的差值计算每升水样消耗的溶解氧量,即为BOD5。 6.3.6进出水的COD测定 6.3.7进出水的DO测定 进出水的DO测定利用的是碘量法。取100ml水样加入硫酸锰溶液和碱性碘化钾溶液。水中的溶解氧将二价锰氧化成四价锰,并生成氢氧化物沉淀。加酸后,沉淀溶解,四价锰又可氧化碘离子而释放出与溶解氧量相当的游离碘。以淀粉为指示剂,用硫代硫酸钠标准溶液滴定释放出的碘,计算溶解氧的含量。 6.3.8进出水的TN测定 6.4中控室 在中控室我们了解到了西宁市第一污水处理厂的污水处理方法是活性污泥曝气法。 西宁市第三污水处理厂的污水处理方法是改良的活性污泥发即A2/O法。 6.4.1活性污泥曝气法工艺流程 活性污泥法是由曝气池、沉淀池、污泥回流系统和剩余污泥排除系统组成。 污水和回流的活性污泥一起进入曝气池形成混合液。从空气压缩机站送来的压缩空气,通过铺设在曝气池底部的空气扩散装置,以细小气泡的形式进入污水中,目的是增加污水中的溶解氧含量,还使混合液处于剧烈搅动的状态,形悬浮状态。溶解氧、活性污泥与污水互相混合、充分接触,使活性污泥反应得以正常进行。 第一阶段,污水中的有机污染物被活性污泥颗粒吸附在菌胶团的表面上,这是由于其巨大的比表面积和多糖类黏性物质。同时一些大分子有机物在细菌胞外酶作用下分解为小分子有机物。 第二阶段,微生物在氧气充足的条件下,吸收这些有机物,并氧化分解,形成二氧化碳和水,一部分供给自身的增殖繁衍。活性污泥反应进行的结果,污水中有机污染物得到降解而去除,活性污泥本身得以繁衍增长,污水则得以净化处理。 经过活性污泥净化作用后的混合液进入二次沉淀池,混合液中悬浮的活性污泥和其他固体物质在这里沉淀下来与水分离,澄清后的污水作为处理水排出系统。经过沉淀浓缩的污泥从沉淀池底部排出,其中大部分作为接种污泥回流至曝气池,以保证曝气池内的悬浮固体浓度和微生物浓度;增殖的微生物从系统中排出,称为“剩余污泥”。事实上,污染物很大程度上从污水中转移到了这些剩余污泥中。 活性污泥法的原理形象说法:微生物“吃掉”了污水中的有机物,这样污水变成了干净的水。它本质上与自然界水体自净过程相似,只是经过人工强化,污水净化的效果更好。 第一阶段,污水中的有机污染物被活性污泥颗粒吸附在菌胶团的表面上,这是由于其巨大的比表面积和多糖类黏性物质。同时一些大分子有机物在细菌胞外酶作用下分解为小分子有机物。 第二阶段,微生物在氧气充足的条件下,吸收这些有机物,并氧化分解,形成二氧化碳和水,一部分供给自身的增殖繁衍。活性污泥反应进行的结果,污水中有机污染物得到降解而去除,活性污泥本身得以繁衍增长,污水则得以净化处理。 经过活性污泥净化作用后的混合液进入二次沉淀池,混合液中悬浮的活性污泥和其他固体物质在这里沉淀下来与水分离,澄清后的污水作为处理水排出系统。经过沉淀浓缩的污泥从沉淀池底部排出,其中大部分作为接种污泥回流至曝气池,以保证曝气池内的悬浮固体浓度和微生物浓度;增殖的微生物从系统中排出,称为“剩余污泥”。事实上,污染物很大程度上从污水中转移到了这些剩余污泥中。 活性污泥法的原理形象说法:微生物“吃掉”了污水中的有机物,这样污水变成了干净的水。它本质上与自然界水体自净过程相似,只是经过人工强化,污水净化的效果更好。 /O法工艺流程 A2/O工艺或称AAO法工艺,工艺流程简单,A2/O法即厌氧-缺氧-好氧活性污泥法。脱氮除磷工艺中,污水首先进入厌氧池,兼性厌氧发酵菌将污水中有机物氨化,回流污泥带入的聚磷菌分解释放出磷,缺氧区中反硝化菌就利用混合液回流带入的硝酸盐以及进水中的有机物进行反硝化脱氮,好氧区中聚磷菌主动吸收环境中的溶解磷,以聚磷的形式在体内贮积。污水在流经厌氧、缺氧区有机物分别被聚磷菌和反硝化菌利用后浓度已很低,有利于自养的硝化菌的生长繁殖。 6.4.3主要构筑物 构筑物直径数量进水泵房DN20.0 1粗格栅(三索式) 2细格栅及沉砂池8.4*7.61 初沉池配水井6.9*4.6 1初沉池及污泥泵井DN40.01 初次沉淀池50.0*36.02 曝气池DN16.12 二沉池配水井DN45.01 二次沉淀池4 回流及剩余污泥泵房1 鼓风机房 1污泥浓缩池DN14.02 脱水机房1 高低变配电间1 主要设备:设备名称 互助路粗格栅八一路粗格栅螺旋输送器提升泵细格栅驱动电机沉砂池搅拌器 型号规链条式三索式 FAF67-Y15-4F-9594-11 KRTK200-401/406UG-400 BF50-74/D*E RF97DT90S4/TF/C 设备名称砂泵系统砂水分离器沉砂刮泥机剩余污泥泵废液井初沉池污泥泵鼓风机 型号规格SEWABLOCSA320R27RT71D4AMACANKPTFAMREXFAWACOMP 生产厂家KSBPSTSEW-EVRODRIVEKSBKSBKSPKKK 数量129348 6.5泥区 泥区主要处理在污水处理过程中的剩余污泥和初沉池新泥。 6.5.1 活性污泥的产生 向生活污水中注入空气进行曝气,并持续一段时间以后,污水中即生成一种絮凝体,这种絮凝体主要有大量繁殖的微生物群体组成,它易于沉淀分离,并使污水得到澄清。正常的活性污泥在外观上呈褐色的絮绒颗粒状,又称“生物絮凝体”其粒径一般介于 0.02-0.2mm之间。活性污泥中固体物质的有机成分主要栖息在活性污泥上的微生物群体。微生物群体以好氧菌为主,也存在着真菌、放线菌、酵母菌、原生动物以及后生动物的微生物胞体。 6.5.2活性污泥的组成 (1)具有活性的微生物群体。 (2)微生物自身氧化的残留物。 (3)原水中夹带的不能为微生物降解的惰性有机物质 (4)加入水中的无机物质。 生产厂家通环KSBBAUERBAUERSEW-EUROIVE 数量111412 备注 6.5.3泥区的组成 (1)浓缩池 (2)储泥池 即均质池,其污泥来源为初次沉淀池与污泥浓缩池浓缩后污泥,其作用是将泥、水充分混合均匀,利于污泥搅拌均匀进入污泥房进一步处理。储泥池中的上层水通过溢流口回流到提升泵房。其中储泥池污泥通过污泥管道时由切泥机使污泥细小化,以免影响后续处理。 (3)泥区的配电室 泥区的配电室是控制室,其中是手动控制污泥处理整个过程,中间加入絮凝剂(聚丙烯酰胺),在药箱停留6个小时左右,投药量标准0.2%-0.3%,与储泥池污泥混合后进入带式压滤机,通过带式压滤机制成泥饼(含水率为80%),由传送带传送后外运。 (4)脱水机房 有脱水机两台,轮换使用,带式压滤机(上滤带宽10.95m,下滤带宽16.65m)用中水冲洗,冲洗后的水进入提升泵房。 6.5.4污泥处理所采用的工艺 (1)污泥浓缩—重力浓缩离心浓缩气浮浓缩加药机械浓缩 (2)污泥消化—好氧消化厌氧消化 (3)污泥脱水—自然干化脱水机械脱水 6.6水区 在水区我们着重了解污水在整个厂内的具体流程。 6.6.1粗格栅 其作用是去除进水中悬浮物质,如粒径较大的菜叶及其他生活垃圾,得到的垃圾进 行收集以后,外运出厂。厂内所用的粗格栅有:三索式粗格栅、链条式粗格栅、回转式粗格栅。 6.6.2提升泵房 将进入污水提升到足够高度,满足污水处理流程所需要的水压差 6.6.3细格栅 其作用主要是细小的垃圾污水,可以通过手动控制和自动控制两种方式进行控制,靠时间或优先,根据具体情况,进行具体的操作方式选择。得到的垃圾进行收集以后,外运出厂。厂内所用细格栅是阶梯式细格栅。 6.6.4旋流沉沙池 旋流沉沙池共有二个,其工作原理是利用旋转液流产生足够离心力,使水中的沙粒 沉降出来,沙水处理器是逆时针转。通过旋流沉沙池出来的是泥沙粒。 6.6.5初沉池 由旋流沉沙池处理后的水通入到初沉池中。配水井可配置进入二个初沉池的水量使 二个初沉池的水量达到平衡,可选择使其中一个初沉池完全关闭。此步主要是沉淀污泥,过滤浮渣,其沉淀所得到的污泥通过污泥管打入储泥池中。此池中间进污水,两边出处理水。初沉池深8--9米,直径45米。 6.6.6曝气池 曝气池是整个污水处理的核心部分。曝气池采用底部微孔曝气法用鼓风机将气流打 到曝气池中,为活性污泥提供足够氧气。活性污泥应该及时回流,以保证曝气池中活性污泥的足够浓度。其回流控制由回流污泥泵房实现 6.6.7二沉池 曝气池出水经过配二沉池配水井的调节平衡,其作用与初沉池配水井的作用相似, 可使四个二沉池中水位达到平衡。经配水井调节流量以后的水流进入二沉池,进行沉淀,其上部清液被排入湟水河中,达到无害化处理。其处理完废水可达国家二级标准。 6.6.8污水处理系统中出现的异常情况 (1)污泥膨胀—污泥结构散,体积膨胀,含水率上升,丝状菌大量增殖。 (2)污泥解体—水质浑浊,污泥絮体细碎化,污泥中的微生物平衡破坏,吸附能力降低,絮凝体体积缩小。 (3)污泥腐化—二沉池污泥大块上浮。 (4)污泥上浮—曝气池污泥泥龄过长,二沉池污泥成块上浮。 6.6.9厂内水处理流程 八一路进水——》粗格栅——》提升泵房——》互助路进水——》粗格栅——》细格栅——》旋流沉砂池——》配水井——》初沉池——》曝气池——》配水井——》二沉池——》出水——》污泥回流——》剩余污泥——》污泥浓缩池——》均质池——》脱水机房——》污泥外运 7实习总结 通过本次实习我清楚的了解到了活性污泥法在污水处理中的应用。直观的将我所学到的东西展示在面前让我更加的明白了如何将这些理论性的东西深入到了实践运用中。而且在实习过程中在各个岗位了解到了与人交往和自觉学习与之相关技能的重要性。在此次实习中我也深刻体会到了自己对专业知识的欠缺,我会在以后的学习中更加注重这些方面的提高,并提高将理论深入实践的的技能。查看更多
