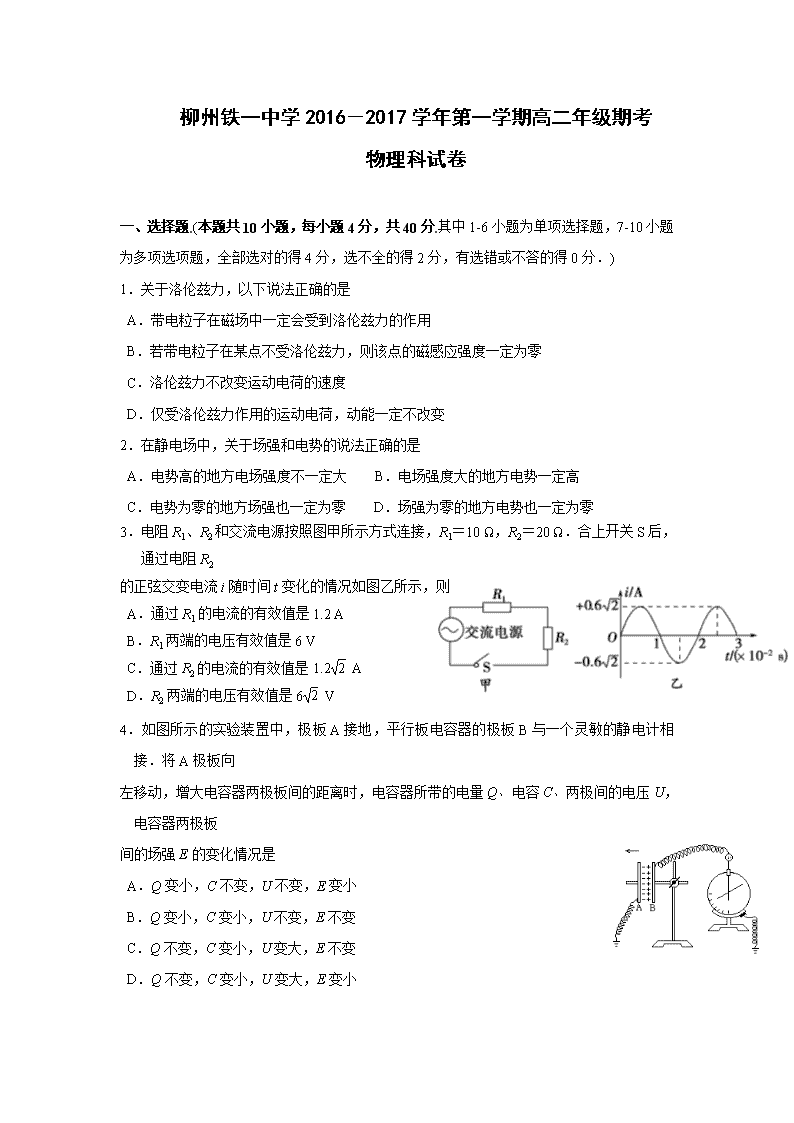

柳州铁一中学2016－2017学年第一学期高二年级期考 物理科试卷 一、选择题.(本题共10小题，每小题4分，共40分.其中1-6小题为单项选择题，7-10小题为多项选项题，全部选对的得4分，选不全的得2分，有选错或不答的得0分．)‎ ‎1．关于洛伦兹力，以下说法正确的是 A．带电粒子在磁场中一定会受到洛伦兹力的作用 ‎ B．若带电粒子在某点不受洛伦兹力，则该点的磁感应强度一定为零 ‎ C．洛伦兹力不改变运动电荷的速度 ‎ D．仅受洛伦兹力作用的运动电荷，动能一定不改变 ‎2．在静电场中，关于场强和电势的说法正确的是 ‎ A．电势高的地方电场强度不一定大 B．电场强度大的地方电势一定高 C．电势为零的地方场强也一定为零 D．场强为零的地方电势也一定为零 ‎3．电阻R1、R2和交流电源按照图甲所示方式连接，R1＝10 Ω，R2＝20 Ω．合上开关S后，通过电阻R2‎ 的正弦交变电流i随时间t变化的情况如图乙所示，则 A．通过R1的电流的有效值是1.2 A B．R1两端的电压有效值是6 V C．通过R2的电流的有效值是1.2 A D．R2两端的电压有效值是6 V ‎4．如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向 左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板 间的场强E的变化情况是 A．Q变小，C不变，U不变，E变小 B．Q变小，C变小，U不变，E不变 C．Q不变，C变小，U变大，E不变 D．Q不变，C变小，U变大，E变小 ‎5．如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合．现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则 A．金属环B的面积有扩大的趋势，丝线受到的拉力增大 B．金属环B的面积有缩小的趋势，丝线受到的拉力减小 C．金属环B的面积有扩大的趋势，丝线受到的拉力减小 D．金属环B的面积有缩小的趋势，丝线受到的拉力增大 ‎6．如图所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的 匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为 的导体棒AB，AB由水平位 置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为 A． B． ‎ C． D．Bav ‎7．下列各图表示通电直导线在匀强磁场中所受磁场作用力的情况（图中"○"表示直导线横截面），其中磁场、电流、磁场作用力三者之间方向关系正确的是 ‎8．如图所示，带箭头的线表示某一电场的电场线.在电场力作用下，一带电粒子（不计重力）经A点飞向 B点，径迹如图中虚线所示，下列说法正确的是 ‎ A．粒子带负电 B．粒子在A点加速度大 C．粒子在B点动能大 D．A、B两点相比，粒子在B点电势能较大 ‎9．如图，条形磁铁放在水平桌面上，在磁铁右上方固定一根直导线，导线与磁铁垂直，当导线通入向里 的电流时，则 ‎ A．磁铁对桌面的压力减小 ‎ B．磁铁对桌面的压力增大 ‎ C．磁铁相对桌面有向左动的趋势 ‎ D．磁铁相对桌面有向右动的趋势 ‎10．如图所示，垂直纸面向里的匀强磁场分布在正方形abcd区域内，O点是cd边的中点，一个带正电的 粒子仅在磁场力的作用下，从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t0刚好从c点射 出磁场，现设法使该带电粒子从O点沿纸面与Od成30°的方向，以大小不同的速率射入正方形内，那么 下列说法中正确的是 ‎ A．若该带电粒子在磁场中经历的时间是 t0，则它一定从cd边射出磁场 B．若该带电粒子在磁场中经历的时间是 t0，则它一定从ad边射出磁场 C．若该带电粒子在磁场中经历的时间是 t0，则它一定从bc边射出磁场 D．若该带电粒子在磁场中经历的时间是 t0，则它一定从ab边射出磁场 二、实验题：(本题共3小题，每空2分，共18分.)‎ ‎11．在“描绘小灯泡伏安特性曲线”的实验中，画出的小灯泡伏安特性曲线__________（选填“是”或“不是”）直线；右图中螺旋测微器的读数是__________mm.‎ ‎12．多用电表面板上的刻度线中，直流电流的刻度线的分布是__________的；用欧姆表测电阻时，如果指针偏转角度太大，要换________的量程，在测量前还要__________；下面四个欧姆表表盘的示意图中，可能正确的是( )‎ ‎13．在测定电源电动势和内阻的实验中，如果根据实验结果做出的图象如下面的左图所示，则该实验测得 的电动势为________V，内电阻为________Ω；下面的右图是在同一坐标系中画出的a、b、c三个电源的 U —I图象，其中a和c的图象平行，则正确的选项是( )‎ A．Ea＜Eb，ra=rb B．Eb =Ec，rc＞rb C．Ea＜Ec，ra=rc ‎0‎ ‎0.2‎ ‎0.4‎ ‎0.6‎ èI (A) ‎2.6‎ ‎2.8‎ ‎3.0‎ ‎2.4‎ U (V)‎ I Uy ‎0‎ c b α D．Eb=Ec ，rb=rc 三、计算题.( 本题共4小题，14题8分，15题14分，16题15分，17题15分，共52分．)‎ ‎14．一个质量为m电荷量为q的带电粒子从x轴上的 P(a，0) 点以速度v，沿与x轴正方向成60°的方向射入第一 象限内的匀强磁场中，并恰好垂直于 y 轴射出第一象限．求：匀强磁场的磁感应强度 B 和射出点的坐标．‎ ‎ y x o B v a ‎15．某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9 kW，输出电压为500 V，输电 线的总电阻为10 Ω，允许线路损耗的功率为输出功率的4%，求：‎ （1） 村民和村办小企业需要220 V电压时，求所用升压变压器和降压变压器的原、副线圈的匝数比各为多少；(不计变压器的损耗)‎ ‎（2）若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率各是多少．‎ ‎16．如图所示，水平放置的平行金属导轨宽度为d＝1 m，导轨间接有一个阻值为R＝2 Ω的灯泡，一质量 为m＝1 kg的金属棒跨接在导轨之上，其电阻为r＝1 Ω，且和导轨始终接触良好．整个装置放在磁感应强 度为B＝2 T的匀强磁场中，磁场方向垂直导轨平面向下．现对金属棒施加一水平向右的拉力F，使金属棒 从静止开始向右运动．求：‎ ‎（1）若金属棒与导轨间的动摩擦因数为μ＝0.2，施加的水平恒力为F＝10 N，则金属棒达到的稳定速度v1是多少?‎ ‎（2）若金属棒与导轨间的动摩擦因数为μ＝0.2，施加的水平力功率恒为P＝6 W，则金属棒达到的稳定速度v2是多少?‎ ‎（3）若金属棒与导轨间是光滑的，施加的水平力功率恒为P＝20 W，经历t＝1 s的过程中灯泡产生的热量为QR＝12 J，则此时金属棒的速度v3是多少?‎ ‎17．如图甲所示，在xOy平面内有足够大的匀强电场，电场方向竖直向上，电场强度E＝40 N/C，在y轴左侧平面内有足够大的瞬时磁场，磁感应强度B1随时间t变化的规律如图乙所示，15π s后磁场消失，选定磁场垂直纸面向里为正方向．在y轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r＝0.3 m的圆形区域(图中未画出)，且圆的左侧与y轴相切，磁感应强度B2＝0.8 T．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝2×10－4 C的液滴从x轴上xP＝－0.8 m处的P点以速度v＝0.12 m/s向x轴正方向入射．(g取10 m/s2)‎ 甲　　　　　　　　　乙　　‎ ‎（1）求微粒在第二象限运动过程中离y轴、x轴的最大距离．‎ ‎（2）若微粒穿过y轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x，y)．‎
