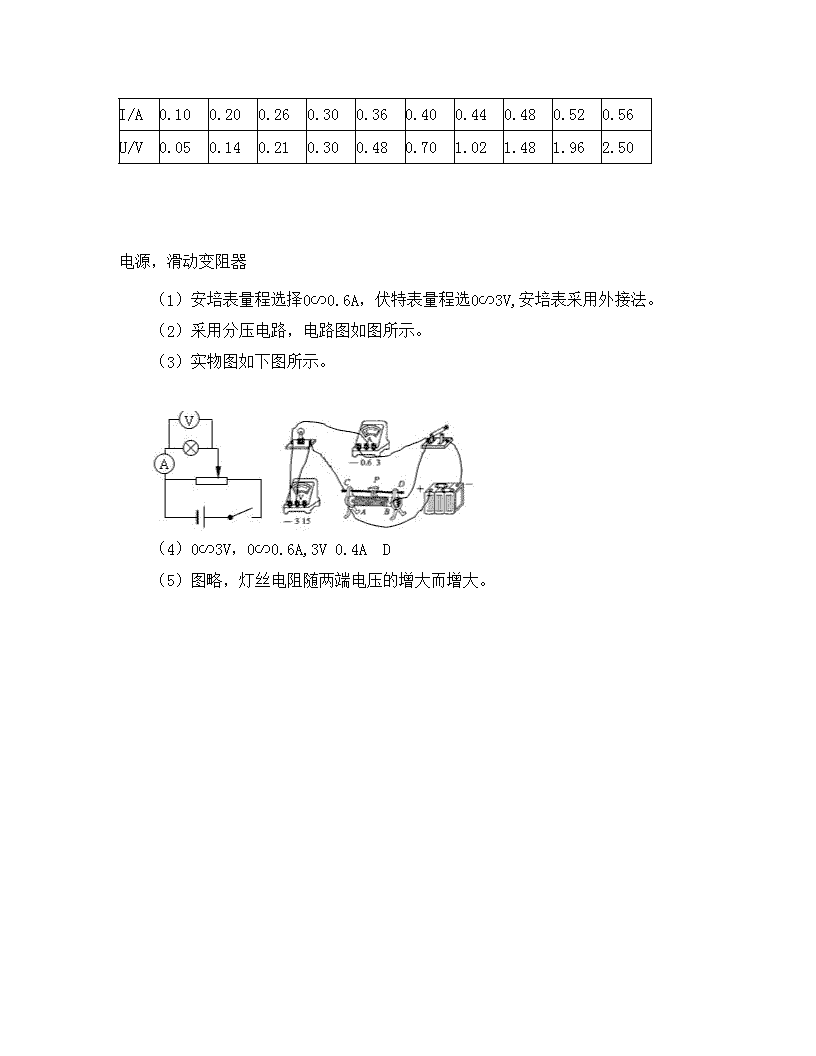

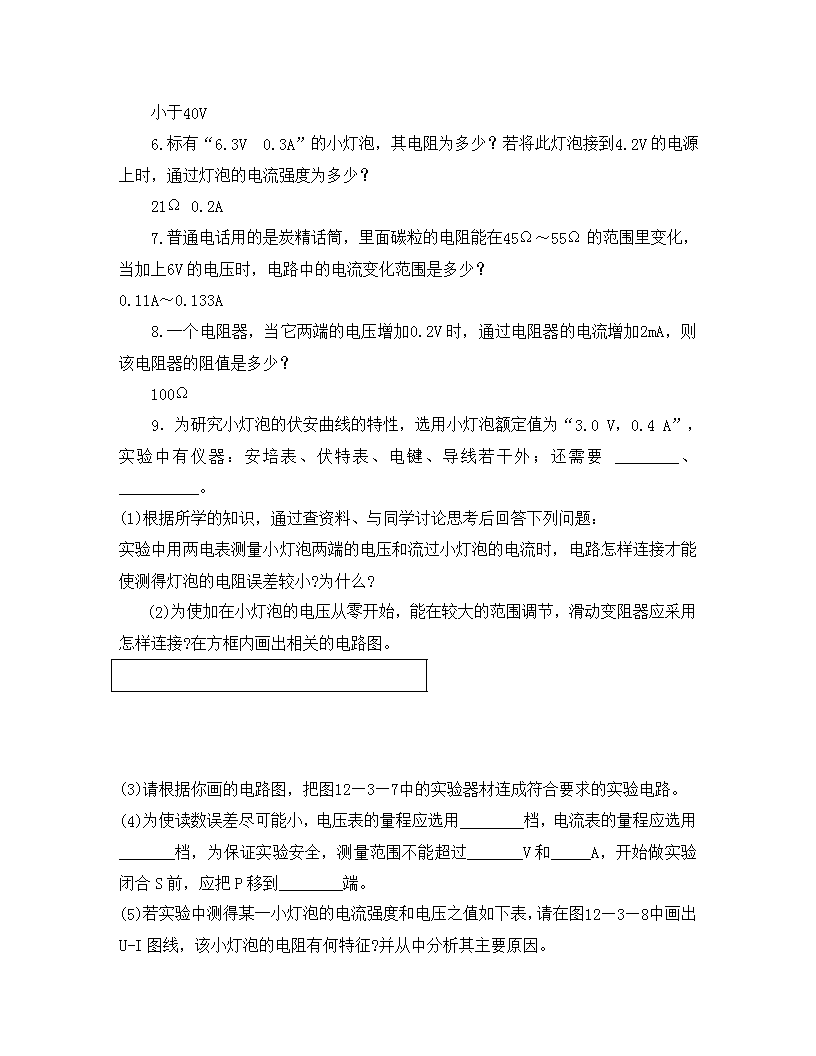

三．欧姆定律 ‎ ‎1.欧姆定律适用于 ( BC )‎ A.电动机电路 B.金属导体导电 C.电解液导电 D.所有电器元件 ‎2．如图12—3—5所示，a、b两直线分别是用电器A和B的伏安特性曲线，则下列说法正确的是（AC）‎ A．通过用电器的电流与用电器两端的电压成正比 B．用电器中的电流、两端的电压和用电器的电阻不符合欧姆定律 C．用电器A的电阻值比B大 D．用电器A的电阻值比B小 ‎3.用电器A的电阻是用电器B的电阻的2倍,加在A上的电压是加在B上的电压的一半,那么通过A、B的电流IA和IB的关系是 （ D ）‎ A．IA=2IB B.IA=IB C.IA=IB/2 D. IA=IB/4‎ ‎4．小灯泡的伏安特性曲线如图12—3—6中的AB段（曲线）所示，由图可知，灯丝的电阻因温度的影响改变了________Ω.‎ ‎10‎ ‎5.如果人体的最小电阻是800Ω，已知通过人体的电流为50mA时，就会引起呼吸器官麻痹，不能自主摆脱电源，试求安全电压。‎ 小于40V ‎6.标有“6.3V ‎0.3A”的小灯泡，其电阻为多少？若将此灯泡接到4.2V的电源上时，通过灯泡的电流强度为多少？‎ ‎21Ω ‎‎0.2A ‎7.普通电话用的是炭精话筒，里面碳粒的电阻能在45Ω～55Ω的范围里变化，当加上6V的电压时，电路中的电流变化范围是多少？‎ ‎0.11A～‎‎0.133A ‎8.一个电阻器，当它两端的电压增加0.2V时，通过电阻器的电流增加2mA，则该电阻器的阻值是多少？‎ ‎100Ω ‎9．为研究小灯泡的伏安曲线的特性，选用小灯泡额定值为“3.0 V，‎0.4 A”，实验中有仪器：安培表、伏特表、电键、导线若干外；还需要 ________、__________。‎ ‎(1)根据所学的知识，通过查资料、与同学讨论思考后回答下列问题：‎ 实验中用两电表测量小灯泡两端的电压和流过小灯泡的电流时，电路怎样连接才能使测得灯泡的电阻误差较小?为什么?‎ ‎(2)为使加在小灯泡的电压从零开始，能在较大的范围调节，滑动变阻器应采用怎样连接?在方框内画出相关的电路图。‎ ‎ ‎ ‎(3)请根据你画的电路图，把图12—3—7中的实验器材连成符合要求的实验电路。‎ ‎(4)为使读数误差尽可能小，电压表的量程应选用________档，电流表的量程应选用_______档，为保证实验安全，测量范围不能超过_______V和_____A，开始做实验闭合S前，应把P移到________端。‎ ‎(5)若实验中测得某一小灯泡的电流强度和电压之值如下表，请在图12—3—8中画出U-I图线，该小灯泡的电阻有何特征?并从中分析其主要原因。‎ I/A ‎0.10‎ ‎0.20‎ ‎0.26‎ ‎0.30‎ ‎0.36‎ ‎0.40‎ ‎0.44‎ ‎0.48‎ ‎0.52‎ ‎0.56‎ U/V ‎0.05‎ ‎0.14‎ ‎0.21‎ ‎0.30‎ ‎0.48‎ ‎0.70‎ ‎1.02‎ ‎1.48‎ ‎1.96‎ ‎2.50‎ 电源，滑动变阻器 ‎（1）安培表量程选择0∽0.6A，伏特表量程选0∽3V,安培表采用外接法。‎ ‎（2）采用分压电路，电路图如图所示。‎ ‎（3）实物图如下图所示。‎ ‎（4）0∽3V，0∽0.6A,3V 0.4A D ‎（5）图略，灯丝电阻随两端电压的增大而增大。 ‎
