一轻钢龙骨吊顶的施工工艺

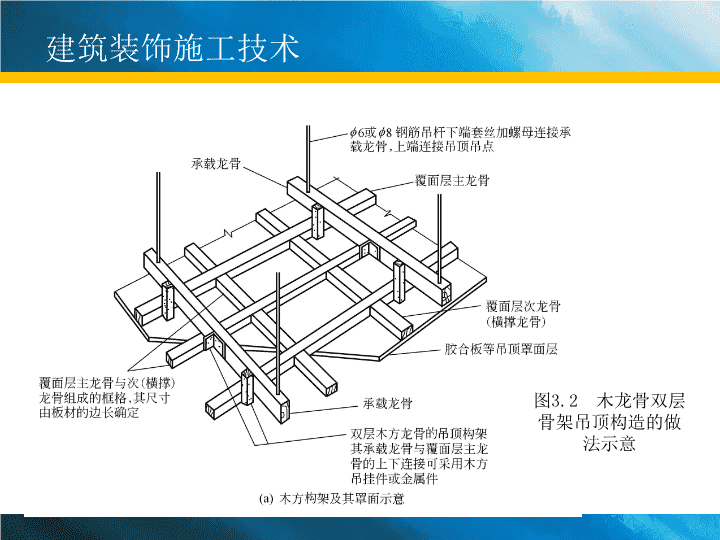

建筑装饰施工技术 第三章 吊顶工程施工 第一节 木龙骨吊顶施工 一、胶合板罩面吊顶施工 (一)胶合板材的质量要求 1.胶合板的规格尺寸 宽 度 长 度 915 1220 1830 2135 2440 915 1220 915 — 1222 1220 1830 1830 2135 2135 — 2440 表3.1 胶合板的幅面尺寸( mm) 注:符合本表幅面尺寸的胶合板,其长度和宽度公差为5 mm, 负偏差不许有。 建筑装饰施工技术 图3.1 木龙骨双层骨架构造的吊顶设置平面布置 建筑装饰施工技术 图3.2 木龙骨双层骨架吊顶构造的做法示意 建筑装饰施工技术 图3.2 木龙骨双层骨架吊顶构造的做法示意 图3.3 木龙骨吊顶以胶合板作基面粘贴玻璃镜面或其他可粘结的装饰板 建筑装饰施工技术 公 称 长 度 两对角线长度之差 ≤ 1220 >1220~1830 >1830~2135 >2135 3 4 5 6 表3.2 胶合板两对角线长度允许误差( mm) 建筑装饰施工技术 2.胶合板的结构 根据国家标准 GB 9846.4《 胶合板 普通胶合板通用技术条件》及国际标准 ISO 1098-1975《 普通胶合板-通用技术条件》的规定,胶合板材通用相邻两层板的木纹应互相垂直;中心层两侧对称层的单板与单板为同一厚度、同一树种或物理性能相似的树种,并用同一生产方法(旋切或刨切),且木纹配置方向也相同;同一表板应为同一树种,表板应面朝外。 拼缝应用无孔胶纸带,但不得用于胶合板内部。如用其拼接一、二等面板或修补裂缝,除不修饰外,事后应除去胶纸带且不留明显胶纸痕迹。对于针叶树材二等胶合板面板,允许留有胶纸带,但总长度应不大于板长的15%。 在正常的干状条件下,阔叶树材胶合板的表层单板厚度应不大于3.5 mm, 内层单板厚度应不大于5 mm; 针叶树材胶合板的表层单板和内层单板厚度,均应不大于6.5 mm。 建筑装饰施工技术 3.胶合板的含水率 胶合板材种 含水率( % ) Ⅰ、Ⅱ类 Ⅲ、Ⅳ 类 阔叶树材 针叶树材 6~14 8~16 表3.3 胶合板的含水率值 注:Ⅰ类胶合板为耐气候胶合板,具有耐久、耐煮沸或蒸汽处理等性能,可应用于室外; Ⅱ类胶合板为耐水胶合板,能在冷水中浸渍,或经受短时间热水浸渍,但不耐煮沸; Ⅲ类胶合板为耐潮胶合板,能耐短缺冷水浸渍,适于室内使用; Ⅳ类胶合板为不耐潮胶合板,适合在室内常态下使用。 建筑装饰施工技术 4.胶合板的胶合强度 胶合板材树种 单个试件的胶合强度( MPa ) Ⅰ、Ⅱ类 Ⅲ、Ⅳ 类 椴木、杨木、拟赤杨 水曲柳、菏木、枫香、槭木、榆木、柞木 桦木 马尾松、云南松、落叶松、云杉 ≥0.70 ≥0.80 ≥1.00 ≥0.80 ≥0.70 表3.4 胶合板的胶合强度指标值 注: 1. 对于用不同树种搭配制成的胶合板的胶合强度指标值,应取各树种胶合强度指标值要求最小的指标值。 2. 泡桐制成的胶合板的胶合强度指标值,可比照本表所规定的杨木指标值;其它国产阔叶树材或针叶树材制成的胶合板,其胶合强度指标值可根据其密度分别比照本表所规定的椴木、水曲柳或马尾松的指标值。 3. 以进口柳安树种为内层单板时,其胶合强度指标值应符合本表对椴木胶合板的要求。 4. 以阿比东、克隆、山樟等硬阔叶树材单板为内层单板时,其胶合程度指标值应符合本表中对水曲柳胶合板的要求。 5. 确定厚芯单板结构(通常夹芯胶合板或复合胶合板的中心层,其厚度大于其他各层)的胶合板强度换算系数时,应根据单板的名义厚度。 建筑装饰施工技术 (二)木龙骨的吊装施工 1.放线 放线是吊顶施工的标准,放线的内容主要包括:标高线、造型位置线、吊点布置线、大中型灯位线等。放线的作用:一方面使施工有了基准线,便于下一道工序确定施工位置;另一方面能检查吊顶以上部位的管道等对标高位置的影响。 (1)确定标高线 图3.4 水平标高线的做法 建筑装饰施工技术 (2)确定造型位置线 对于规则的建筑空间,应根据设计的要求,先在一个墙面上量出吊顶造型位置距离,并按该距离画出平行于墙面的直线,再从另外三个墙面,用同样的方法画出直线,便可得到造型位置外框线,再根据外框线逐步画出造型的各个局部的位置。 对于不规则的建筑空间,可根据施工图纸测出造型边缘距墙面的距离,运用同样的方法,找出吊顶造型边框的有关基本点,将各点连线形成吊顶造型线。 (3)确定吊点位置 在一般情况下,吊点按每平方米一个均匀布置,灯位处、承载部位、龙骨与龙骨相接处及叠级吊顶的叠级处应增设吊点。 建筑装饰施工技术 2.木龙骨处理   项次   防火涂料种类 每 m 木材表面所用防火涂料的数量(以 kg 计)不得小于   特 征   基本用途   限制和禁止的范围 1 硅酸盐涂料 0.50 无抗水性,在二氧化碳的作用下分解 用于不直接受潮湿作用的构件上   2 可塞喂(酪素) 涂料 0.70 — 用于不直接受潮湿作用的构件上 不得用于露天构件 3 掺有防火剂的油质涂料 0.60 抗水性良好 用于露天构件上 — 4 氯乙烯涂料和其他以氯化碳化氢为主的涂料 0.60 抗水性良好 用于露天构件上 — 表3.5 对选择及使用防火涂料的规定 注:允许采用根据专门规范指示而试验合格的其他防火剂。 建筑装饰施工技术 3.龙骨拼装 拼装的方法常采用咬口(半榫扣接)拼装法,具体做法为:在龙骨上开出凹槽,槽深、槽宽以及槽与槽之间的距离应符合有关规定。然后,将凹槽与凹槽进行咬口拼装,凹槽处应涂胶并用钉子固定,如图3.5所示。 图3.5 木龙骨利用槽口拼接示意图 建筑装饰施工技术 4.安装吊点、吊筋 吊点:常采用膨胀螺栓、射钉、预埋铁件等方法,具体安装方法,如图3.6所示。 吊筋:常采用钢筋、角钢、扁铁或方木,其规格应满足承载要求,吊筋与吊点的连接可采用焊接、钩挂、螺栓或螺钉的连接等方法。吊筋安装时,应做防腐、防火处理。 建筑装饰施工技术 图3.6 木质装饰吊顶的吊点固定形式 ( a) 预制楼板内浇筑细石混凝土时,埋设 φ10-φ12 短钢筋,另设吊筋将一端打弯勾于水平钢筋, 另一端从板缝中抽出;( b) 预制楼板内埋设通长钢筋,另一端系其上一端从板缝抽出; ( c) 预制楼板内预埋钢筋弯钩;( d) 用膨胀螺栓或射钉固定角钢连接件 建筑装饰施工技术 5.固定沿墙龙骨 沿吊顶标高线固定沿墙龙骨,一般是用冲击钻在标高线以上10 mm 处墙面打孔,孔深12 mm, 孔距0.5-0.8 m, 孔内塞入木楔,将沿墙龙骨钉固在墙内木楔上,沿墙木龙骨的截面尺寸与吊顶次龙骨尺寸一样。沿墙木龙骨固定后,其底边与其他次龙骨底边标高一致。 6.龙骨吊装固定 木龙骨吊顶的龙骨架有两种形式,即单层网格式木龙骨架及双层木龙骨架。 建筑装饰施工技术 1.单层网格式木龙骨架的吊装固定 (1)分片吊装 单层网格式木龙骨架的吊装一般先从一个墙角开始,将拼装好的木龙骨架托起至标高位,对于高度低于3.2 m 的吊顶骨架,可在高度定位杆上作临时支撑,如图3.7所示。 图3.7 吊顶高度临时定位杆 建筑装饰施工技术 (2)龙骨架与吊筋固定 图3.8 木龙骨架与吊筋的连接 龙骨架与吊筋的固定方法有多种,视选用的吊杆材料和构造而定,常采用绑扎、钩挂、木螺钉固定等(如上图) 建筑装饰施工技术 ( 3 )龙骨架分片连接 图3.9 木龙骨对接固定 龙骨架分片吊装在同一平面后,要进行分片连接形成整体,其方法是:将端头对正,用短方木进行连接,短方木钉于龙骨架对接处的侧面或顶面,对于一些重要部位的龙骨连接,可采用铁件进行连接加固(如上图) 建筑装饰施工技术 ( 4 )叠级吊顶龙骨架连接 图3.10 木龙骨架叠级构造 对于叠级吊顶,一般是从最高平面(相对可接地面)吊装,其高低面的衔接,常用做法是先以一条方木斜向将上下平面龙骨架定位,尔后用垂直的方木把上下两个平面龙骨架连接固定,如图3.10所示。 建筑装饰施工技术 ( 5 )龙骨架调平与起拱   面积( m 2 ) 允许误差值( mm ) 上凹(起拱) 下凸 20 内 50 内 100 内 100 以上 3 2 ~ 5 3 ~ 6 6 ~ 8 2 对一些面积较大的木龙骨架吊顶,可采用起拱的方法来平衡吊顶的下坠,一般情况下,跨度在7-10 m 间起拱量为3/1000,跨度在10-15 m 间起拱量为5/1000。 表3.6 木吊顶格栅(龙骨)平整度要求 建筑装饰施工技术 2.双层木龙骨架的吊装固定 (1)主龙骨架的吊装固定 按照设计要求的主龙骨间距(通常为1000-1200)布置主龙骨(通常沿房间的短向布置)并与已固定好的吊杆间距一致。连接时先将主龙骨搁置在沿墙龙骨(标高线木方)上,调平主龙骨,然后与吊杆连接并与沿墙龙骨钉接或用木楔将主龙骨与墙体楔紧。 (2)次龙骨架的吊装固定 次龙骨即是采用小木方通过咬口拼接而成的木龙骨网格,其规格、要求及吊装方法与单层木龙骨吊顶相同。将次龙骨吊装至主龙骨底部并调平后,用短木方将主、次龙骨连接牢固。 建筑装饰施工技术 (三)胶合板的罩面施工 1.基层板的接缝的处理 基层板的接缝形式,常见的有对缝、凹缝和盖缝三种。 (1)对缝(密缝) 板与板在龙骨上对接,此时板多为粘、钉在龙骨上,缝处容易产生变形或裂缝,可用纱布或棉纸粘贴缝隙。 (2)凹缝(离缝) 在两板接缝处做成凹槽,凹槽有 V 形和矩形两种。凹缝的宽度一般不小于10 mm。 建筑装饰施工技术 (3)盖缝(离缝) 板缝不直接暴露在外,而是利用压条盖住板缝,这样可以避免缝隙宽窄不均的现象,使板面线型更加强烈。基层板的接缝构造如图3.11所示。 图3.11 吊顶面层接缝图 建筑装饰施工技术 2.基层板的固定 (1)钉接 用铁钉将基层板固定在木龙骨上,钉距为80-150 mm, 钉长为25-35 mm, 钉帽砸扁并进入板面0.5-1 mm。 (2) 黏结 黏结即用各种胶黏剂将基层板黏结于龙骨上,如矿棉吸声板可用1︰1水泥石膏粉加入适量107胶进行黏结。 工程实践证明,对于基层板的固定,若采用黏、钉结合的方法,则固定更为牢固。 建筑装饰施工技术 (四)木龙骨吊顶节点处理 1.木吊顶各面之间节点处理 (1)阴角节点 阴角是指两面相交内凹部分,其处理方法通常是用角木线钉压在角位上,如图3.12( a)(b) 所示。固定时用直钉枪,在木线条的凹部位置打入直钉。 图3.12 吊顶面阴角处理 建筑装饰施工技术 (2)阳角节点 阳角是指两相交面外凸的角位,其处理方法也是用用角木线钉压在角位上,将整个角位包住,如图3.13所示。 图3.13 吊顶面阳角处理 建筑装饰施工技术 (3)过渡节点 过渡节点是指两个落差高度较小的面接触处或平面上,两种不同材料的对接处。其处理方法通常用木线条或金属线条固定在过渡节点上。木线条可直接钉在吊顶面上,不锈钢等金属条则用粘贴法固定,如图3.14所示。 图3.14 吊顶面过渡处理 建筑装饰施工技术 2.木吊顶与设备之间节点处理 (1)吊顶与灯光盘节点 灯光盘在吊顶上安装后,其灯光片或灯光格栅与吊顶之间的接触处需作处理。其方法通常用木线条进行固定,如图3.15所示。 图3.15 灯光盘节点处理 建筑装饰施工技术 (2)吊顶与检修孔节点处理,通常是在检修孔盖板四周钉木线条,或在检修孔内侧钉角铝,如图3.16所示。 图3.16 检修孔与吊顶处理 建筑装饰施工技术 3.木吊顶与墙面间节点处理 木吊顶与墙面间节点,通常采用固定木线条或塑料线条的处理方法,线条的式样及方法有多种多样,常用的有实心角线、斜位角线、八字角线及阶梯形角线等,如图3.17所示。 图3.17 木吊顶与墙面间节点处理 建筑装饰施工技术 4.木吊顶与柱面间的节点处理 木吊顶面与柱面间的节点处理方法,与木吊顶与墙面间节点处理的方法基本相同,所用材料有木线条、塑料线条、金属线条等,如图3.18所示。 图3.18 吊顶与柱体节点处理 建筑装饰施工技术 二、纤维板罩面吊顶施工 (一)对纤维板材的要求 幅 面 尺 寸 板 材 厚 度 极 限 偏 差 长度 宽度 厚度 610 × 1220 915 × 1830 1000 × 2000 915 × 2136 1220 × 1830 1220 × 2440 2.50, 3.00, 3.20, 4.00, 5.00 ± 5.0 ± 3.0 0.30 注: 1. 硬质纤维板板面对角线之差,每米板长≤ 2.5 mm ; 对边长度之差每米≤2.5 mm。 2. 板边不直度每米≤1.5 mm。 3. 板材缺棱掉角的程度,以长宽极限偏差为限。 表3.7 普通硬质纤维板的名义尺寸与极限偏差 建筑装饰施工技术 指 标 项 目 特 级 一 级 二 级 三级 密度( g/cm 3 ) >0.80 静曲强度( MPa ) ≥49.0 ≥39.0 ≥29.0 ≥20.0 吸水率( % ) ≤15.0 ≤20.0 ≤30.0 ≤35.0 含水率( % ) 3.0~10.0 表3.8 硬质纤维板的物理力学性能 建筑装饰施工技术 缺陷名称 计 量 方 法 允许限度 特级 一级 二级 三级 水渍 占板面积的面分比( % ) 不许有 ≤ 2 ≤ 20 ≤ 40   污点 直径( mm ) 不许有 ≤ 15 ≤30 (<15不计) 每平方米个数(个 / m 2 ) 不许有 ≤ 2 ≤2 斑纹 占板面积的百分比( % ) 不许有 ≤5 粘痕 占板面积的百分比( % ) 不许有 ≤1   压痕 深度或高度( mm ) 每个压痕的面积( mm 2 ) 任意每平方米个数(个 / m 2 ) 不许有 不许有 不许有 ≤ 0.4 ≤ 20 ≤ 2 ≤0.6 ≤40 ≤2 表3.9 硬质纤维板的外观质量 建筑装饰施工技术 分层、鼓泡、 裂痕、水湿、 炭化、边角 松软 — 不许有 注: 1. 表中缺陷 “ 水渍 ” ,指由于热压工艺掌握不当,以及在湿板坯或板面溅水等原因造成板面颜色有深有浅的缺陷。 2.“污点”指油污和斑点。油污指由于浆料中混入腐浆或其它污物,或板面直接沾染油或污物造成板面出现的深色印痕;斑点指板表面出现的胶点、蜡点,其中树皮造成的斑点不计。 3.“ 斑纹 ” 又称 “ 志虎皮 ” ,指板面出现的颜色深浅相同的条纹;如斑纹伴随有内部结构不均匀而造成静曲强度明显下降者,应以 “ 裂痕 ” 计。 4.“ 粘痕 ” 指纤维板与衬板粘结造成板面脱皮或起毛的缺陷。 5.“ 压痕 ” 指由于各种原因造成板面有局部凹凸不平的缺陷。 6.“ 分层 ” 指不加外力,板侧边即见裂缝的缺陷。 “ 鼓泡 ” 指由于热压工艺掌握不当,板内部出现空穴,造成板表面局部有凸起的缺陷。 “ 裂痕 ” 指由于板坯内部结构不均匀,造成板表面有裂纹,强度明显下降的缺陷。 “ 水湿 ” 指生产过程中由于水汽、水等原因造成板面鼓起、结构松软的缺陷。 “ 炭化 ” 指由于纤维组分的过度降解,使板局部呈棕黑色并引起强度明显下降的缺陷。 “ 边角松软 ” 指板边角部分粗糙松软,强度明显下降的缺陷。 建筑装饰施工技术 (二)纤维板的罩面施工 吊顶木龙骨骨架采用木质纤维板罩面的装饰工程,应按具体采用的板材产品,由设计确定其安装固定方法。 1.硬质纤维板罩面 2.软质纤维板罩面 3.压条固定罩面板 建筑装饰施工技术 三、塑料板罩面吊顶施工 1.钙塑泡沫装饰吸声板 (1)钙塑装饰板可用木螺钉固定于吊顶木龙骨,钉距宜≤150 mm。 帽与板面应齐平,排列规整,并用与板面相同颜色的涂料涂饰。 (2)钙塑装饰板也可采用塑料花托(塑料装饰托角)在板的交角处固定于木龙骨,应使用木螺钉,并在花托之间沿板边按等距离加钉固定。 (3)钙塑装饰板亦可采用压条固定,压条应平直、接口严密,不得翘曲。 建筑装饰施工技术 2.聚苯乙烯泡沫塑料装饰吸声板 3.聚氯乙烯塑料天花板 聚氯乙烯塑料天花板在粘贴施工中,应当注意以下方面: (1)聚氯乙烯塑料天花板的薄片产品可直接用胶黏剂粘贴于平整、洁净、含水率≤8%的水泥砂浆基层。当基层表面有麻面时,可用乳胶腻子修补后再涂刷一遍乳胶水溶液,以增强天花板与基层的黏结力。在正式铺贴前,先在基层上按分块尺寸弹线预排,铺贴时涂胶面积不宜过大,厚度应均匀;粘贴后应采取临时固定措施,并及时擦去挤出的胶液。 建筑装饰施工技术 (2)当采用其薄片产品作木龙骨吊顶罩面时,可用压条纵横固定于覆面龙骨底面,或先用较薄的木条按板块尺寸组成方格式固定成天花单元,再分别就位与木龙骨钉固;最后采用涂饰钉眼或加设压条的做法处理饰面接缝。 (3)当采用其塑料贴面复合板产品作为木龙骨吊顶罩面时,应预先进行钻孔,然后用木螺钉和垫圈或金属压条固定。用木螺钉固定时,木螺钉的钉距一般为400 — 500 mm, 钉帽应排列整齐。如果采用金属压条时,先用钉将塑料贴面复合板作临时固定,然后加盖金属压条,压条应平直、接口应严密。 建筑装饰施工技术 第二节 轻钢龙骨吊顶施工 一、吊顶轻钢龙骨的主、配件 (一)吊顶轻钢龙骨的主件 图3.19 U 型吊顶龙骨示意图 1.吊杆;2.吊件;3.挂件;4.承载龙骨;5.覆面龙骨;6.挂插件;7.承载龙骨连接件;8.覆面龙骨连接件 建筑装饰施工技术 图3.23 吊顶金属龙骨的常用吊件 ( b)T 型及 C 型龙骨吊件 6. T 型主龙骨吊件;7.穿孔金属带吊件( T 型龙骨吊件);8.游标吊件( T 型龙骨吊件);9.弹簧钢片吊件;10. T 型龙骨吊件;11. C 型主龙骨直接固定式吊卡( CSR 吊顶系统);12.槽形主龙骨吊卡( C 型龙骨吊件) 建筑装饰施工技术 配件名称 用 途 普通吊件 弹簧卡吊件 用于承载龙骨和吊杆之间的连接 V 型直卡式龙骨吊件及其他特制吊件 用于各种配套承载龙骨和吊杆之间的连接 压筋式挂件 平板式挂件 用于双层骨架构造吊顶的覆面龙骨和承载龙骨之间的连接,又称吊挂件,俗称 “ 挂搭 ” 承载龙骨连接件 用于 U 型承载龙骨加长时的连接,又称接长件、接插 覆面龙骨连接件 用于 C 型覆面龙骨加长时的连接,又称接长件、接插 挂插件 用于 C 型覆面在吊顶水平面的垂直相接,又称支托、水平件 插件 用于 H 型龙骨(及其他嵌装暗式吊顶龙骨)中起横撑作用 吊杆 用于吊件和建筑结构的连接 建筑装饰施工技术 (三)吊顶轻钢龙骨的技术要求 1.外观质量 龙骨外形要平整、棱角清晰,切口不允许有毛刺和变形。镀锌层不许有起皮、起瘤、脱落等缺陷。对于腐蚀、损伤、黑斑、麻点等缺陷,按规定方法检测时,应符合表3.12中的要求。 缺陷种类 优等品 一等品 合格品 腐蚀、损伤、黑斑、麻点 不允许 无较严重的腐蚀、损伤、黑斑、麻点等缺陷。面积小于或等于 1 cm 2 的黑斑每米长度内不多于 3 处 表3.12 轻钢龙骨的外观质量 建筑装饰施工技术 2.表面防锈 轻钢龙骨表面应镀锌防锈,其双面镀锌量或双面镀锌层厚度应不小于表3.13中的规定。 项 目 优等品 一等品 合格品 镀锌量( g/m 3 ) 镀锌层厚度( μm ) 120 16 100 14 80 12 表3.13 双面镀锌量或双面镀锌层厚度 建筑装饰施工技术 3.形状尺寸 项 目 优等品 一等品 合格品 长度 L C 、 U 、 V 、 H 型 +20 -10 T 型孔距 ± 0.30 覆面龙骨 断面尺寸 尺寸 A ± 1.00 尺寸 B ±0.30 ±0.40 ±0.50 其他龙骨 断面尺寸 尺寸 A ± 0.30 ±0.40 ±0.50 尺寸 B ± 1.00 厚度 t 公差应符合相应材料的国家标准要求 表3.14 轻钢龙骨尺寸允许偏差( mm) 建筑装饰施工技术 品 种 检测部位 优等品 一等品 合格品 承载龙骨和覆面龙骨 侧面和底面 1.0 1.5 2.0 T 型龙骨和 H 型龙骨 底面 1.3 表3.15 吊顶轻钢龙骨侧面和底面的平直度( mm/1000) 钢板厚度 ≤0.70 ≤1.00 ≤1.20 ≤1.50 弯曲内角半径 R 1.50 1.75 2.00 2.25 表3.16 轻钢龙骨的弯曲半径 R(mm) 注:本表不包括 T 型、 H 型和 V 型龙骨 。 建筑装饰施工技术 4.角度偏差 轻钢龙骨的角度偏差应符合表3.17中的规定。 成型角较短边尺寸 优等品 一等品 合格品 10~18 mm >18mm ± 1 ° 15 ˊ ± 1 ° 00 ˊ ± 1 ° 30 ˊ ± 1 ° 15 ˊ ± 2 ° 00 ˊ ± 1 ° 30 ˊ 表3.17 轻钢龙骨的角度偏差 注:本表不包括 T 型、 H 型龙骨。 建筑装饰施工技术 5.力学性能 吊顶轻钢龙骨组件的力学性能应符合表3.18中的规定。 类 别 项 目 要 求 U 、 V 型吊顶 静载试验 覆面龙骨 加载挠度≤ 10.0 mm 残余变形量≤ 2.0 mm 承载龙骨 加载挠度≤ 5.0 mm 残余变形量≤ 2.0 mm T 、 H 型吊顶 主 龙 骨 加载挠度≤ 2.8 mm 表3.18 吊顶轻钢龙骨组件的力学性能 建筑装饰施工技术 6.配件要求 轻钢龙骨配件的外观质量应符合表3.19中的规定;吊顶轻钢龙骨吊顶和挂件的力学性能应符合表3.20中的规定。 外观缺陷 优等品 一等品 合 格 品 切口毛刺、变形 不允许 不影响使用 不影响使用 腐蚀、损伤 黑斑、麻点 不允许 不允许 弯角处不允许,其他的部位允许有少量轻微的腐蚀点、损伤和斑点、麻点 表3.19 轻钢龙骨配件的外观质量要求 名称 被吊挂龙骨类别 荷载( N ) 指 标 吊件 上人承载龙骨 不上人承载龙骨 2000 1200 3 个试件残余变形量平均值≤ 2.0 mm , 最大值≤ 2.5 mm 挂件 覆面龙骨 600 挂件两角部允许有变形 表3.20 吊顶轻钢龙骨吊顶和挂件的力学性能 建筑装饰施工技术 二、轻钢龙骨的安装施工 (一)轻钢龙骨吊顶的施工工艺 图3.26 轻钢龙骨纸面石膏板吊顶组成及安装示意图 建筑装饰施工技术 1.交接验收 在正式安装轻钢龙骨吊顶之前,对上一步工序进行交接验收,如结构强度、设备位置、防水管线的铺设等,均要进行认真检查,上一步工序必须完全符合设计和有关规范的标准,否则不能进行轻钢龙骨吊顶的安装。 2.找规矩 根据设计和工程的实际情况,在吊顶标高处找出一个标准基平面与实际情况进行对比,核实存在的误差并对误差进行调整,确定平面弹线的基准。 建筑装饰施工技术 3.弹线 弹线的顺序是先竖向标高、后平面造型细部,竖向标高线弹于墙上,平面造型和细部弹于顶板上。主要应当弹出以下基准线: (1)弹顶棚标高线 在弹顶棚标高线前,应先弹出施工标高基准线,一般常用0.5 m 为基线,弹于四周的墙面上。以施工标高基准线为准,按设计所定的顶棚标高,用仪器或量具沿室内墙面将顶棚高度量出,并将此高度用墨线弹于墙面上,其水平允许偏差不得大于5 mm。 如果顶棚有跌级造型者,其标高均应弹出。 (2)弹水平造型线 根据吊顶的平面设计,以房间的中心为准,将设计造型按照先高后低的顺序,逐步弹在顶板上,并注意累计误差的调整。 建筑装饰施工技术 (3)吊筋吊点位置线 根据造型线和设计要求,确定吊筋吊点的位置,并弹于顶板上。 (4)弹吊具位置线 所有设计的大型灯具、电扇等的吊杆位置,应按照具体设计测量准确,并用墨线弹于楼板的板底上。如果吊具、吊杆的锚固件须用膨胀螺栓固定者,应将膨胀螺栓的中心位置一并弹出。 (5)弹附加吊杆位置线 根据吊顶的具体设计,将顶棚检修走道、检修口、通风口、柱子周边处及其他所有须加 “ 附加吊杆 ” 之处的吊杆位置一一测出,并弹于混凝土楼板板底。 建筑装饰施工技术 4.复检 在弹线完成后,对所有标高线、平面造型线、吊杆位置线等进行全面检查复核,如有遗漏或尺寸错误,均应及时补充和纠正。 5.吊筋制作安装 吊筋应用钢筋制做,吊筋的固定做法视楼板种类不同而不同。具体做法如下: (1)预制钢筋混凝土楼板设吊筋,应在主体施工时预埋吊筋。如无预埋时应用膨胀螺栓固定,并保证连接强度。 (2)现浇钢筋混凝土楼板设吊筋,一是预埋吊筋,二是用膨胀螺栓或用射钉固定吊筋,保证强度。 建筑装饰施工技术 6.安装轻钢龙骨架 (1)安装轻钢主龙骨 主龙骨按弹线位置就位,利用吊件悬挂在吊筋上,待全部主龙骨安装就位后进行调直调平定位,将吊筋上的调平螺母拧紧,龙骨中间部分按具体设计起拱。 (2)安装副龙骨 主龙骨安装完毕即安装副龙骨。副龙骨有通长和截断两种。 (3)安装附加龙骨、角龙骨、连接龙骨等 靠近柱子周边,增加 “ 附加龙骨 ” 或角龙骨时,按具体设计安装。凡高低跌级顶棚、灯槽、灯具、窗帘盒等处,根据具体设计应增加 “ 连接龙骨 ” 。 建筑装饰施工技术 7.骨架安装质量检查 (1)龙骨架荷重检查 在顶棚检修孔周围、高低跌级处、吊灯吊扇等处,根据设计荷载规定进行加载检查。加载后如龙骨架有翘曲、颤动立处,应增加吊筋予以加强。增加的吊筋数量和具体位置,应通过计量而定。 (2)龙骨架安装及连接质量检查 对整个龙骨架的安装质量及连接质量进行彻底检查。连接件应错位安装,龙骨连接处的偏差不得超过相关规范规定。 (3)各种龙骨的质量检查 对主、副龙骨、附加龙骨、角龙骨、连接龙骨等进行详细质量检查。如发现有翘曲或扭曲之处以及位置不正、部位不对等处,均应彻底纠正。 建筑装饰施工技术 8.安装纸面石膏板 (1)选板 普通纸面石膏板在上顶以前,应根据设计的规格尺寸、花色品种进行选板,凡有裂纹、破损、缺棱、掉角、受潮、以及护面纸损坏者均应一律剔除不用。选好的板应平放于有垫板的木架上,以免沾水受潮。 (2)纸面石膏板安装 在进行纸面石膏板安装时,应使纸面石膏板长边(即包封边)与主龙骨平行,从顶棚的一端向另一端开始错缝安装,逐块排列,余量放在最后安装。石膏板与墙面之间应留6 mm 间隙。板与板之间的接缝宽度不得小于板厚。 建筑装饰施工技术 9.石膏板安装质量检查 纸面石膏板装钉完毕后,应对其安装质量进行检查。如整个石膏板顶棚表面平整度偏差超过3 mm、 接缝平直度偏差超过3 mm、 接缝高低度偏差超过1 mm, 石膏板有钉接缝处不牢固,应彻底纠正。 10缝隙处理 施工中常用石膏腻子。一般施工做法如下: (1)直角边纸面石膏板顶棚嵌缝 直角边纸面石膏板顶棚之缝,均为平缝,嵌缝时应用刮刀将嵌缝腻子均匀饱满地嵌入板缝之内,并将腻子刮平(与石膏板面齐平)。石膏板表面如须进行装饰时,应在腻子完全干燥后施工。 建筑装饰施工技术 (2)楔形边纸面石膏板顶棚嵌缝 楔形边纸面石膏板顶棚嵌缝,一般应用采用三道腻子。 第一道腻子:应用刮刀将嵌缝腻子均匀饱满地嵌入缝内,将浸湿的穿孔纸带贴于缝处,用刮刀将纸带用力压平,使腻子从孔中挤出,然后再薄压一层腻子。用嵌缝腻子将石膏板上所有钉孔填平。 第二道腻子:第一道嵌缝腻子完全干燥后,再覆盖第二道嵌缝腻子,使之略高于石膏板表面,腻子宽200 mm 左右,另外在钉孔上亦应再覆盖腻子一道,宽度较钉孔扩大出25 mm 左右。 第三道腻子:第二道嵌缝腻子完全干燥后,再薄压300 mm 宽嵌缝腻子一层,用清水刷湿边缘后用抹刀拉平,使石膏板面交接平滑,钉孔第二道腻子上亦再覆盖嵌缝腻子一层,并用力拉平使与石膏板面交接平滑。 建筑装饰施工技术 (二)轻钢龙骨吊顶施工注意事项 (1)顶棚施工前,顶棚内所有管线,如智能建筑弱电系统工程全部线路(包括综合布线、设备自控系统、保安监控管理系统、自动门系统、背景音乐系统等)、空调管道、消防管道、供水管道等必须全部安装就位并基本调试完成。 (2)吊筋、膨胀螺栓应当全部做防锈处理。 (3)为保证吊顶骨架的整体性和牢固性,龙骨接长的接头应错位安装,相邻三排龙骨的接头不应接在同一直线上。 建筑装饰施工技术 (4)顶棚内的灯槽、斜撑、剪刀撑等,应按具体设计施工。轻型灯具可吊装在主龙骨或附加龙骨上,重型灯具或电扇则不得与吊顶龙骨连接,而应另设吊钩吊装。 (5)嵌缝石膏粉(配套产品)系以精细的半水石膏粉加入一定量的缓凝剂等加工而成,主要用于纸面石膏板嵌缝及钉孔填平等处。 (6)温度变化对纸面石膏板的线膨胀系数影响不大,但空气湿度则对纸面石膏板的线性膨胀和收缩产生较大影响。为了保证装修质量,避免干燥时出现裂缝,在湿度特大的环境下一般不宜嵌缝。 (7)大面积的纸面石膏板吊顶,应注意设置膨胀缝。 建筑装饰施工技术 第三节 其他吊顶工程施工 一、金属装饰板吊顶施工 (一)吊顶龙骨的安装 名 称 形 式 用 途 嵌龙骨   图在马有占《建筑装饰施工技术》 P228-229     用于组装成龙骨骨架的纵向龙骨,用于卡装方形金属吊顶板 半嵌龙骨         用于组装成龙骨骨架的边缘龙骨,用于卡装方形金属吊顶板 嵌龙骨挂件           用于嵌龙骨和 U 形吊顶轻钢龙骨(承载龙骨)的连接 嵌龙骨连接件       用于嵌龙骨的加长连接 U 形吊顶轻钢龙骨(承载龙骨)及其吊件和吊杆     表3.21 方形金属吊顶板的安装配套材料 建筑装饰施工技术 (二)吊顶层面板安装 1.方形金属板安装 方形金属饰面板有两种安装方法:一种是搁置式安装;一种是卡入式安装。 图3.31 方形金属吊顶板卡入式安装示例 建筑装饰施工技术 2.长条形金属板安装 长条形金属板沿边分为 “ 卡边 ” 与 “ 扣边 ” 两种。 卡边式长条形金属板安装时,只需直接将板沿按顺序利用板的弹性,卡入特制的带夹齿状的龙骨卡口内,调平调直即可,不需要任何连接件。此种板形有板缝,故称为 “ 开敞式 ” (敞缝式)吊顶顶棚。板缝有利于顶棚通风,可以不进行封闭,也可按设计要求加设配套的嵌条予以封闭。 扣边式长条金属板,可与卡边型金属板一样安装在带夹齿状龙骨卡口内,利用板本身的弹性相互卡紧。 建筑装饰施工技术 (三)吊顶的细部处理 1.墙柱边部连接处理 方形板或条形金属板,其与墙柱面连接处可以离缝平接,也可以采用 L 形边龙骨或半嵌龙骨同平面搁置搭接或高低错落搭接,如图3.31 b、c、d 所示。 2.与隔断的连接处理 隔断沿顶龙骨必须与其垂直的顶棚主龙骨连接牢固。当顶棚主龙骨不能与隔断沿顶龙骨相垂直布置时,必须增设短的主龙骨,此短的主龙骨再与顶棚承载龙骨连接固定。总之,隔断沿顶龙骨与顶棚骨架系统连接牢固后,再安装罩面板。 建筑装饰施工技术 4.窗帘盒等构造处理 以方形金属板为例,可按图3.33所示对窗帘盒及送风口的连接进行处理。当采用长条形金属板时,换上相应的龙骨即可。 图3.33 方形金属板吊顶窗帘盒与送风口构造做法示意图 建筑装饰施工技术 5.吸声或隔热材料布置 当金属板为穿孔板时,在穿孔板上铺壁毡,再将吸声隔热材料(如玻璃棉、矿棉等)满铺其上,以防止吸声材料从孔中漏出。 (四)金属装饰板施工注意事项 (1)龙骨框格必须方正、平整,框格尺寸必须与罩面板实际尺寸相吻合。当釆用普通 T 形龙骨直接搁置时, T 形龙骨中至中的框格尺寸,应比方形板或矩形板尺寸稍大些,以每边留有2 mm 间隙为准;当采用专用特制嵌龙骨时,龙骨中至中的框格尺寸,应与方形板或矩形板尺寸相同,不再留间隙。 (2)龙骨弯曲变形者不能用于工程,特别是专用特制嵌龙骨的嵌口弹性不好、弯曲变形不直时不得使用。 (3)纵横龙骨十字交叉处必须连接牢固、平整、交角方正。 建筑装饰施工技术 二、开敞式吊顶的施工工艺 (一)木质开敞式吊顶施工工艺 1.安装准备工作 安装准备工作除与前边的吊顶相同外,还需对结构基底底面及顶棚以上墙柱面进行涂黑处理,或按设计要求涂刷其他深色涂料。 2.弹线定位工作 建筑装饰施工技术 3.单体构件拼装 木质单体构件拼装成单元体形式多种多样,有板与板组合框格式、方木骨架与板组合框格式、侧平横板组合柜框格式、盒式与方板组合式、盒与板组合式等,分别如图3.34、图3.35所示。 图3.34 木板方格式单体拼装 建筑装饰施工技术 板条及方木均需经刨平、刨光、砂纸打磨,使规格尺寸一致后方能开始拼装。拼装后的吊顶形式如图3.36、图3.37和图3.38所示。 图3.36 盒子板与方板拼装的吊顶形式 建筑装饰施工技术 木质单体构件拼装方法可按一般木工操作方法进行,即开槽咬接、加胶钉接、开槽开榫加胶拼接、或配以金属连接件加木螺钉连接等。拼装后的木质单元体的外表应平整光滑、连接牢固、棱角顺直、不显接缝、尺寸一致,并在适当位置留出单元体与单元体连接用的直角铁或异形连接件,连接件的形式如图3.39所示。 其中盒板组装时应注意四角方正、对缝严密、接头处胶结牢固,对缝处最好釆用加胶加钉的固定连接方式,使其不易产生变形,如图3.40所示 建筑装饰施工技术 图3.39 分片组装的端头连接件 图3.40 矩板对缝固定示意图 建筑装饰施工技术 4.单元安装固定 (1)吊杆固定 吊点的埋设方法与前面各类吊顶原则上相同,但吊杆必须垂直于地面,且能与单元体无变形的连接,因此吊杆的位置可移动调整,待安装正确后再进行固定。吊杆左右位置调整构造如图3.41所示,吊杆高低位置调整构造如图3.42所示。 (2)单元体安装固定 建筑装饰施工技术 图3.41 吊杆左右位置调整构造示意图 建筑装饰施工技术 5.饰面成品保护 木质开敞式吊式顶棚均需要进行表面终饰。终饰一般是涂刷高级清漆,露出自然木纹。当完成终饰后安装灯饰等物件时,工人必须带干净的手套进行仔细操作,对成品进行认真保护,以防止污染终饰面层。必要时应覆盖塑料布、编织布加以保护。 (二)金属格片型开敞式吊顶施工 1.单体构件拼装 格片型金属单体构件拼装方式较为简单,只需将金属格片按排列图案先裁锯成规定长度,然后卡入特制的格片龙骨卡口内即可,如图3.43所示。十字交叉式格片安装时,须采用专用特制的十字连接件,并用龙骨骨架固定其十字连接件,其连接示意如图3.44所示。 建筑装饰施工技术 图3.43 格片型金属板单体构件安装及悬吊示意图 建筑装饰施工技术 图3.44 格片型金属板的单体十字连接示意图 建筑装饰施工技术 2.单元安装固定 格片型金属单元体安装固定一般用圆钢吊杆及专门配套的吊挂件(参见图3.43)与龙骨连接。此种吊挂件可沿吊杆上下移动(压紧两片簧片即松、放松簧片即卡紧),对调整龙骨平整度十分方便。 安装时可先组成单元体(圆形、方形或矩形体),再用吊挂件将龙骨与吊杆连接固定并调平即可。也可将龙骨先安装好,一片片单独卡入龙骨口内。无论采用何种方法安装,均应将所有龙骨相互连接成整体,且龙骨两端应与墙柱面连接固定,避免整个吊顶棚晃动。安装宜从角边开始,最后一个单元体留下数个格片先不勾挂,待固定龙骨后再挂。 建筑装饰施工技术 (三)金属复合单板网络格栅型开敞式吊顶施工 1.单体构件拼装 复合单板网络格栅型金属单体构件拼装一般都是以金属复合吸声单板(参见图3.44),通过特制的网络支架嵌插组成不同的平面几何图案,如三角形、纵横直线形、四边形、菱形、工字形、六角形等,或将两种以上几何图形组成复合图案,如图3.45 — 图3.48所示。 建筑装饰施工技术 图3.46 铝合金圆筒形天花板吊顶基本构造示意图 建筑装饰施工技术 2.单元安装固定 (1)吊顶吊杆固定 参见图3.41所示方法。 (2)单元安装固定 此种网络格栅单元体整体刚度较好,一般可以逐个单元体直接用人力抬举至结构基体上进行安装。安装时应从一角边开始,循序展开。 建筑装饰施工技术 图3.52 GD2 型格栅吊顶组装形式 图3.53 GD2 型格栅吊顶组装形式 建筑装饰施工技术 型 号 规格 W × L × H 遮光角 α 厚 度 分 格 GDl-1 GDl-2 25 × 25 × 25 40 × 40 × 40 45 ° 45 ° 0.80 0.80 600 × 1200 600 × 600 表3.24 GD2 格条式顶棚规格 (单位: mm) 型 号 规格 W × H × W 1 × H 1 分 格 型 号 规格 W × L × H 厚度 遮光角 α GD3-1 GD3-2 GD3-3 26 ×30×14×22 48×50×14×36 62×60×18×42 600 ×600   1200×1200 GD3-1 GD3-2 GD3-3 90 × 90 × 60 125 × 125 × 60 158 ×158×60 10 10 10 37 ° 27 ° 22 ° 表3.25 GD3、GD4 格条式顶棚规格 (单位: mm) 建筑装饰施工技术 1.施工准备工作 与前述各类开敞式吊顶顶棚施工准备工作相同。由于铝合金格栅形单元比前述木质、格片质、网络型单元体整体刚度较差,故吊装时多用通长钢管和专用卡具、或不用卡具而采用带卡口的吊管,或预先加工好悬吊骨架,将多个单元体组装在一起吊装。 此时吊点位置及相应吊杆数量较少,所以,应按事先选定的吊装方案,设计好吊点位置,并埋设或安装好吊点连接件。 建筑装饰施工技术 2.单体构件拼装 当格栅型铝合金板采用标准单体构件(普通铝合金板条)时,其单体构件之间的连接拼装,使用与网络支架作用相似的托架及专用十字连接件连接,如图3.54所示。当采用如表3.22-表3.25所示铝合金格栅式标准单体构件时,通常是采用插接、挂接或榫接的方法,如图3.55所示。 建筑装饰施工技术 3.单元安装固定 (1)吊杆固定   (2)单元体安装 铝合金格栅型吊顶顶棚安装,一般有两种方法:第一种是将组装后的格栅单元体直接用吊杆与结构基体相连,不另设骨架支承。此种方法使用吊杆较多,施工速度较慢。第二种是将数个格栅单元体先固定在骨架上,并相互连接调平形成一局部整体,再整个举起,将骨与结构基体相连。 建筑装饰施工技术 复 习 思 考 题 1.如何对吊顶进行分类?直接式吊顶和悬吊式吊顶各具有什么特点? 2.木龙骨吊顶在设计与施工中主要应当遵循哪些方面的国家标准? 3.木龙骨罩面对所用胶合板有哪些质量要求?各适用什么场合? 4.木龙骨吊顶的安装施工工艺? 5.轻钢龙骨有哪些主、配件组成?各有什么技术要求? 6.轻钢龙骨的安装施工工艺? 7.轻钢龙骨施工中应当注意的事项? 8.金属装饰板吊顶的安装施工工艺?施工中的注意事项? 9.各种材料的开敞式吊顶的安装施工工艺?
