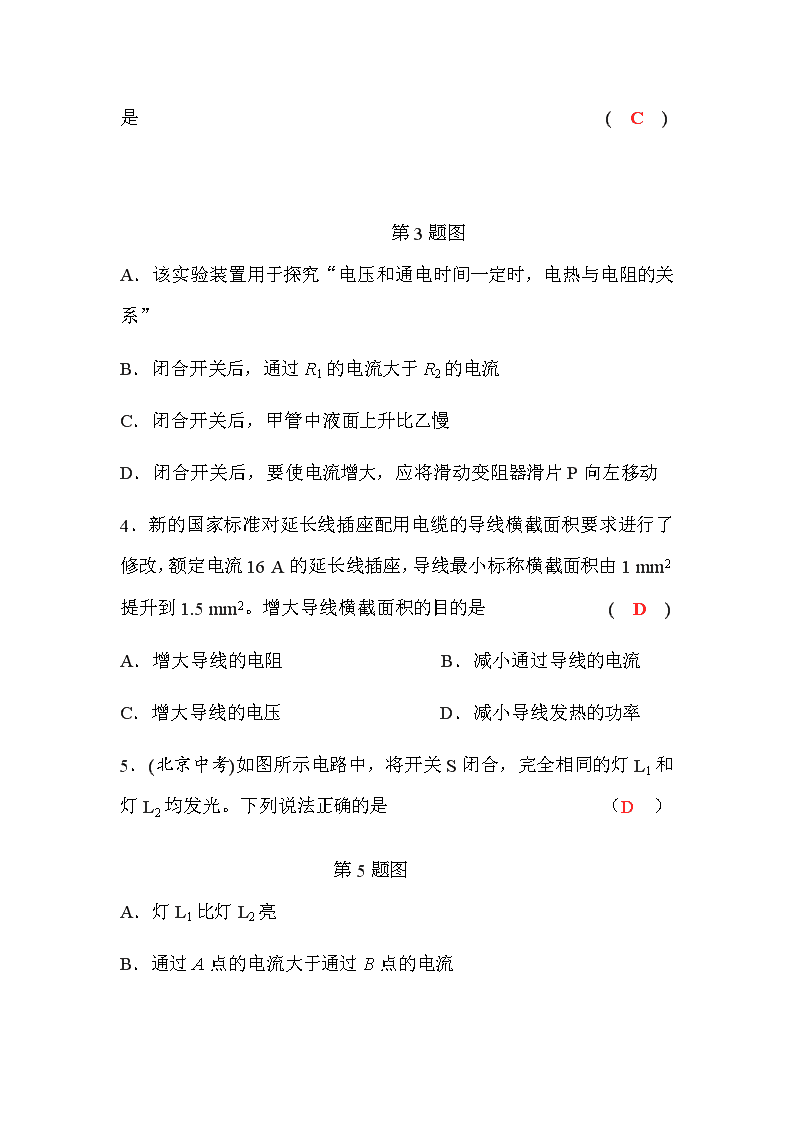

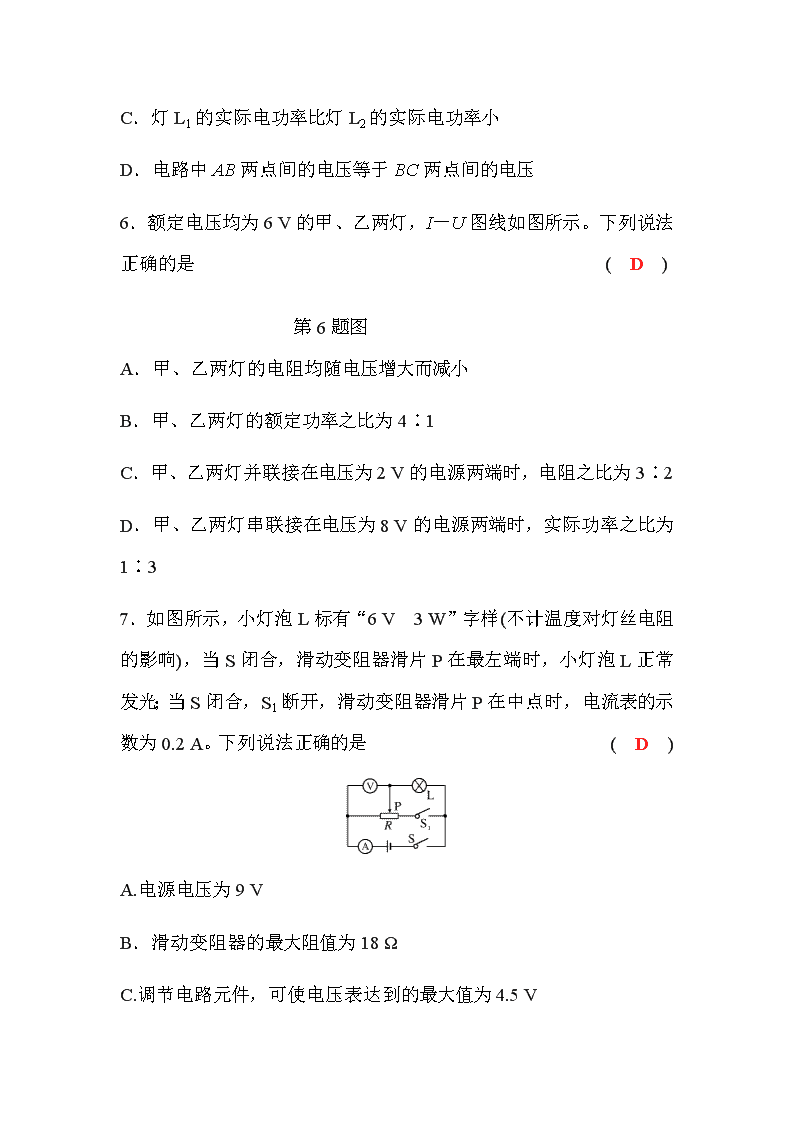

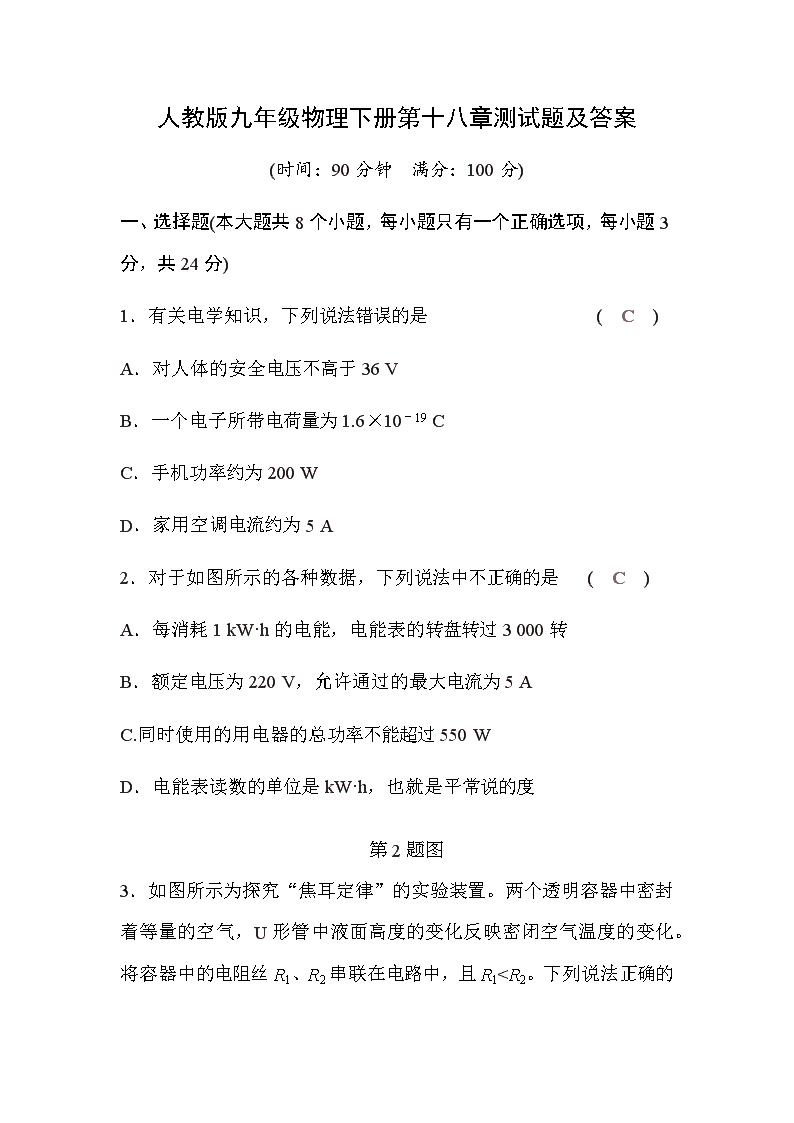

人教版九年级物理下册第十八章测试题及答案 ‎(时间：90分钟　满分：100分)‎ 一、选择题(本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分)‎ ‎1．有关电学知识，下列说法错误的是 (　C　)‎ A．对人体的安全电压不高于36 V B．一个电子所带电荷量为1.6×10－19 C C．手机功率约为200 W D．家用空调电流约为5 A ‎2．对于如图所示的各种数据，下列说法中不正确的是 (　C　)‎ A．每消耗1 kW·h的电能，电能表的转盘转过3 000转 B．额定电压为220 V，允许通过的最大电流为5 A C.同时使用的用电器的总功率不能超过550 W D．电能表读数的单位是kW·h，也就是平常说的度 ‎ 　　‎ ‎3．如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1R2。‎ 实验一：探究电流产生的热量与电阻的关系 ‎(1)请按照图中的电路图将对应实物图连接完整。‎ ‎(2)电路中电阻丝的连接方式是为了控制__通过电阻丝R1、R2的电流相等__；电阻丝放出热量的多少，通过__温度计的示数变化__来进行判断。‎ ‎(3)闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了Δt1，用电阻丝R2加热的煤油温度升高了Δt2，那么Δt1__大于__(选填“大于”“等于”或“小于”)Δt2。‎ 实验二：探究电流产生的热量与电流的关系 ‎(4)闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1(或R2)加热的煤油，温度升高量Δt′1(或Δt′2)__大于__(选填“大于”“等于”或“小于”)2Δt1(或2Δt2)，该实验说明电流产生的热量与电流__不是__成正比例关系。‎ ‎(5)你认为做这个实验产生误差的主要原因是__有热量损失__。‎ 四、综合题(本大题共2个小题，共25分)‎ ‎23．(13分)(孝感中考)如图甲所示为便携式可折叠电热壶，额定电压为220 V。电热壶具有加热、保温两挡，保温挡的额定功率为110 W，内部简化电路如图乙所示 ，‎ 当双触点开关接触1和2时为关闭状态，接触2和3时为保温挡，接触3和4时为加热挡。R1、R2是两个阻值不变的发热元件，R2＝48.4 Ω，现将电热壶接到220 V的家庭电路中，求：‎ ‎(1)R1的阻值；‎ ‎(2)加热挡的电功率；‎ ‎(3)若电热壶内装有0.5 kg的水，现用加热挡使水从25 ℃升高到100 ℃，加热效率为63%，则需要工作多少秒[c水＝4.2×103 J/(kg·℃)，结果保留一位小数]。‎ 解：(1)由P＝知R1＝＝＝440 Ω；‎ ‎(2)由分析知，当双触点开关接触3和4时，处于加热挡，此时电阻R1、R2并联，‎ P2＝＝＝1 000 W，‎ P加＝P1＋P2＝110 W＋1 000 W＝1 110 W；‎ ‎(3)Q吸＝cmΔt＝4.2×103 J/(kg·℃)×0.5 kg×75 ℃＝1.575×105 J，‎ 由η＝知，电热壶消耗的电能：‎ W＝＝＝2.5×105 J，‎ 由P＝知，加热时间 t＝＝≈225.2 s。‎ ‎24．(12分)如图，电源电压一定，已知灯泡L标有“6 V　7.2 W”字样(灯泡电阻不受温度影响)，R1＝10 Ω。当S、S1闭合，且滑片P在a端时，灯泡正常发光；当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2 A。‎ ‎(1)求灯泡L的电阻阻值。‎ ‎(2)求滑动变阻器Rx的最大值。‎ ‎(3)通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小(不为零)，请求出电路总功率的最小值。‎ 解：(1)由P＝UI＝得：RL＝＝＝5 Ω。‎ (2) 当S、S1闭合，且P在a端时，灯正常发光，‎ 所以电源电压U总＝U灯＝6 V，‎ 当S、S2闭合，且P在中点时，‎ I＝0.2 A，＝＝0.2 A，所以Rx＝40 Ω。‎ ‎(3)当S、S2闭合，P在b处时，电路总电阻最大，电路总功率最小，P最小＝＝＝0.72 W。‎
