全国中考物理试题汇编——欧姆定律

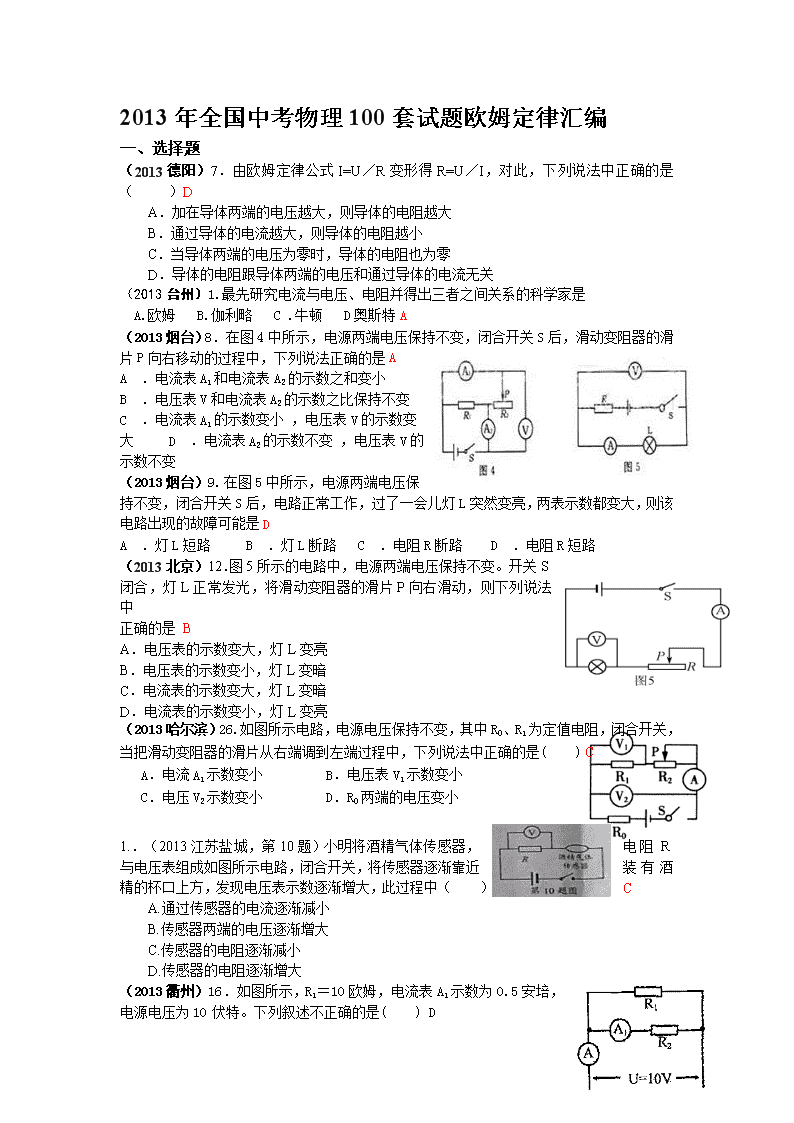

2013 年全国中考物理 100 套试题欧姆定律汇编 一、选择题 (2013 德阳)7.由欧姆定律公式 I=U/R 变形得 R=U/I,对此,下列说法中正确的是 ( )D A.加在导体两端的电压越大,则导体的电阻越大 B.通过导体的电流越大,则导体的电阻越小 C.当导体两端的电压为零时,导体的电阻也为零 D.导体的电阻跟导体两端的电压和通过导体的电流无关 (2013 台州)1.最先研究电流与电压、电阻并得出三者之间关系的科学家是 A.欧姆 B.伽利略 C .牛顿 D 奥斯特 A (2013 烟台)8.在图 4 中所示,电源两端电压保持不变,闭合开关 S 后,滑动变阻器的滑 片 P 向右移动的过程中,下列说法正确的是 A A .电流表 A1 和电流表 A2 的示数之和变小 B .电压表 V 和电流表 A2 的示数之比保持不变 C .电流表 A1 的示数变小 ,电压表 V 的示数变 大 D .电流表 A2 的示数不变 ,电压表 V 的 示数不变 (2013 烟台)9. 在图 5 中所示,电源两端电压保 持不变,闭合开关 S 后,电路正常工作,过了一会儿灯 L 突然变亮,两表示数都变大,则该 电路出现的故障可能是 D A .灯 L 短路 B .灯 L 断路 C .电阻 R 断路 D .电阻 R 短路 (2013 北京)12.图 5 所示的电路中,电源两端电压保持不变。开关 S 闭合,灯 L 正常发光,将滑动变阻器的滑片 P 向右滑动,则下列说法 中 正确的是 B A.电压表的示数变大,灯 L 变亮 B.电压表的示数变小,灯 L 变暗 C.电流表的示数变大,灯 L 变暗 D.电流表的示数变小,灯 L 变亮 (2013 哈尔滨)26.如图所示电路,电源电压保持不变,其中 R0、R1 为定值电阻,闭合开关, 当把滑动变阻器的滑片从右端调到左端过程中,下列说法中正确的是( ) C A.电流 A1 示数变小 B.电压表 V1 示数变小 C.电压 V2 示数变小 D.R0 两端的电压变小 1..(2013 江苏盐城,第 10 题)小明将酒精气体传感器, 电 阻 R 与电压表组成如图所示电路,闭合开关,将传感器逐渐靠近 装 有 酒 精的杯口上方,发现电压表示数逐渐增大,此过程中( ) C A.通过传感器的电流逐渐减小 B.传感器两端的电压逐渐增大 C.传感器的电阻逐渐减小 D.传感器的电阻逐渐增大 (2013 衢州)16.如图所示,R1=10 欧姆,电流表 A1 示数为 0.5 安培, 电源电压为 10 伏特。下列叙述不正确的是( ) D R C S R'P V 滑片 R A S V R'P滑片 R B S V R' P滑片 R D S R'P滑片 A.R1 与 R2 并联 B.R2 阻值为 20 欧姆 C.R1 两端电压为 10 伏特 D.电流表 A 的示数为 1.0 安培 (2013 东营)9.某同学设计了一个电子身高测量仪。下列四个电路中,R 是定值电阻,R'是 滑动变阻器,电源电压不变,滑片会随身高上下平移。能够实现身高越高,电压表示数越大 的电路是 B (2013 鄂州)25.在如图所示的电路中,闭合开关 S,电路正常工 作。一段时间后灯 L 熄灭,一个电表的示数变大,另一个电表的 示数变小。将两用电器位置互换后再次闭合开关 S,两个电表指针 均发生明显偏转。若电路中只有一处故障,且只发生在灯 L 或电阻 R 上,则 A A.灯 L 短路         B.灯 L 断路 C.电阻 R 断路       D.电阻 R 短路 (2013 河北)22.如图 6 所示,电源电压保持不变,R1 和 R2 为定值电阻。下列说法正确的 是 C A.只闭合 S1,滑片 P 向右滑动,电压表示数变大 B.先闭合 S1,再闭合 S2,电压表示数变大,电流表示 数不变 C.先闭合 S1 和 S2,再闭合 S3,电压表与电流表示数的 比值变小 D.闭合 S1、S2 和 S3,滑片 P 向右滑动,电压表与电 流表示数的比值变大 (2013 襄阳)6.如图所示电路,电源两端的电压一定,当 开关 S1 闭合、S2 断开时,电流表和电压表示数分别为 I1、U1;当再闭合 S2,且将滑片 P 适 当右移后,电流表和电压表示数分别为 I2、U2,则下列叙述一 定正确的是 B A.I1﹥I2 U1﹥U2 B.U1﹤U2 I1 大于、小于或等于 I2 都有可能 C.U1﹤U2 I1=I2 P R2 图 6 R1 S1 S3 S2 A S a b V P A S a b V P D.I1﹥I2 U1 大于、小于或等于 U2 都有可能 (2013 上海)5.在图2所示的电路中,电源电压保持不变。闭合电键 ,当滑动变阻器的 滑片 向右移动时,变小的是( )D A.电压表 示数     B.电压表 示数与电流表 示数的乘积 C.电流表 示数    D.电压表 示数与电流表 示数的乘积 (2013 黄石)33.如右图所示电 路,当滑动变阻器滑片 P 向 a 端滑动的过程中,电流表, 电压表示数变化情况是 C A.电流表示数变大 B.电流表示数变小 C.电压表示数变大 D.电压表示数变小 (2013 山西)10、图 8 是某种“呼气式酒精测试仪”的原理简图,其中 R2 为定值电阻,R1 是酒精气体传感器,其电阻随酒精气体浓度增大而减小,则( ) D A.酒精浓度越高,电压表示数越大 B.酒精浓度越低,电流表示数越小 c.酒精浓度越高,电源电压与电流表示数的乘积越小 D.酒精浓度越低,电压表与电流表示数比值越小 (2013 荆门)25.如图所示的电路,电源电压恒定不变,闭合开关 S, 将滑 动变阻器的滑片 P 向右移动的过程中,下列说法正确的是(假 定灯泡的电阻不变)D A.电流表示数变大 B.电压表示数变大 C.电压表和电流表示数的比值变大 D .电压表和电流表的示数都变小 (2013 乐山)10. 如图所示电路中,电源电压保持不变,闭合开关 S 后,将滑动变阻器 R 的滑片 P 向左移动,在此过程中 A A. 电压表 V1 示数变小,电压表 V2 示数变大 B. 电流表 A 示数变小,电压表 V1 示数不变 C. 电流表 A 示数不变,灯泡 L 亮度变亮 S P V V 1A 1A V A D. 电压表 V1 示数不变,灯泡 L 亮度变暗 7.(2 分)(2013•黑龙江)在如图所示的电路图中,把滑动变阻器的滑片向右滑动时,各表 的示数的变化情况是(  )B  A . 电压表示数变大,电流表示数变大 B.电压表示数变大,电流表示数变小  C.电压表示数变小,电流表示数变大 D . 电压表示数变小,电流表示数变小 10.(3 分)(2013•绵阳)在探究一个用电器中电流随电压变化关系时,李芳连接好的电路 如图所示.闭合开关,发现电流表、电压表均有示数,调节滑动变阻器,电流表、电压表示 数都不变化.李芳连接的电路有不妥之处,改正的方法是(  )D  A . 将导线 K 的 a 端移至接线柱 A B.将导线 L 的 b 端移至接线柱 B  C.将导线 L 的 b 端移至接线柱 D D . 将导线 M 的 c 端移至接线柱 B 12.(2 分)(2013•衡阳)如图所示,小宇运用电学知识设计了一个电子身高测量仪,其接 入电路的电阻与接入电路的棒长成正比,金属杆 cd 和 MP(右端 P 是滑片)与电路接触良 好,杆 cd 和 MP 的电阻不计.当被测身高增加时,电压表的示数(  )A  A . 变大 B.变小 C.不变 D . 无法确定 12.(3 分)(2013•岳阳)如图所示,电源电压保持不变,闭合开关,滑动变阻器的滑片向 左移动过程中(  )B  A . 滑动电阻器阻值变大 B.灯泡亮度变大  C.电流表示数变小 D 电压表示数变小 . (2013 威海)10.如图 7 所示电路,电源电压为 12V,闭合开关 S,移动滑动变阻器的滑片 P,小灯泡始终不亮,电流表示数为零,电压表示数为 12V,则电路发生的故障可能是 D A.开关接触不良 B.电流表断路 C.滑动变阻器断路 D.灯泡断路 (2013 威海)11.如图 8 所示电路中,电源电压不变,R1 为定值电阻,R 为滑动变阻器, 闭合开关 S,当滑动变阻器的滑片 P 向左移动时,下列判断正确的是 D A.电压表示数变小,电流表示数变大 B.电压表示数变小,电流表示数变小 C.电压表示数变大,电流表示数变小 D.电压表和电流表的示数的比值不变 (2013 达州)9.下图所示,当开关 S 闭合,甲、乙两表为电压表时,两表读数之比 U 甲: U 乙为 4∶1;当开关 S 断开,甲、乙两表为电流表时,两表的读数之比 I 甲∶I 乙为 C A.4∶3 B.3∶2 C.3∶4 D.3∶1 15.(3 分)(2013•日照)某型号天燃气泄漏检测仪器的电路如图甲所示,图中 R 为气敏电 阻,其阻值 R 与天然气浓度 β 的变化关系如图乙所示,已知 R0 为定值电阻,电源电压恒定 不变,用此仪器检测天然气是否泄漏,则下列判断正确的是(  )D  A . 天然气浓度增大时,电压表示数变小  B.天然气浓度减小时,电流表示数变大  C.天然气浓度增大时,电路消耗的总功率变小  D . 无论天然气浓度怎样变化,电压表与电流表示数的比值不变 (2013 内江)43.(3 分)如四所示,电源电压为 4.5V 且恒定不变,当开关 S 闭合后, 滑动变阻器的滑片 P 从 a 端滑向 b 端的过程中,三只理想电压表的示数变化的绝对值分别为 ΔU1、ΔU2、ΔU3,下列可能出现 的情况是 A.ΔU1=0V ΔU2=2V ΔU3=1V B.ΔU1=0V ΔU2=2V ΔU3=2V C.ΔU1=0.5V ΔU2=1V ΔU3=1.5V D.ΔU1=0.2V ΔU2=1V ΔU3=0.8V (2013 南充)7.如图 3 所示的电路中,电源电压恒定,R1 为定值电阻,闭合开关 S,滑动变 阻器 R2 的滑片 P 由 B 端移到 a 端的过程中、下列说法正确的是(A) A.电压表和电流表的示数都变大 B,电压表和电流表的示数都变小 C.电压表的示数变大,电流表的示数变小 D,电压表的示数变小,电流表的示数变大 (2013 重庆)7.在如图 4 所示的电路中,电源电压保持不变,闭合开关 S,当滑动变阻器 的滑片 P 向右移动时,下列分析正确的是 ( C ) A.电流表 A 示数与电流表 A 示数的差变大 B.电流表 A 示数与电流表 A 示数的和变大 C.电压表 V 示数与电流表 A 示数的比值变大 D.电压表 V 示数与电流表 A 示数的乘积变大 (2013 泰安)16.如图所示,当开关 S 闭合,滑动变阻器的滑片 P 由右端向左滑向中点处的 过程中 A. 电压表 V 的示数变小,电流表 A2 示数变大 B. 灯泡变亮,电流表 A2 示数变小 C. 电压表 V 的示数不变 ,灯泡亮度不变 D. 电流表 A1 示数不变,电流表 A2 示数变大 (2013 年福州)12.图 8 是一个环境温度监控电路原理图。电源电压不变,R0 为定值电阻, R 是用半导体材料制成的热敏电阻,其电阻值会随温度的升高而变小。若环境温度升高,闭 合开关 S。则 B A.热敏电阻 R 的阻值变大 B.电压表的示数变大 C.通过电阻 R 的电流变小 D.电阻 R 两端电压变大 (2013 扬州)2..检查近视眼是否饮酒设备的电路如图甲,R 为酒精气体传感器,其阻值随 酒精气体浓度的变化曲线如图乙,R0 为定值电阻,电源电压不变。当检测酒精气体 浓度增 大时 D A.电流表示数减小 B.电压表示数减小 C.电路总电阻增大 D.电路总功率增大 第 10 题图 (2013 武汉)13. 下列图象中,能正确表示定值电阻上的电流与两端电压关系的是 A B .C. D. 答案:A (2013 武汉)20. 如图所示的电路中,电源电压保持不变, R2、R3 是两个定值电阻。闭合开关 S、滑片 P 向左滑动:当 电流表示数变化量的绝对值为ΔI 时,电压表示数变化量的 绝对值为ΔU;当电流表示数变化量的绝对值为ΔI′时, 电压表示数变化量的绝对值为ΔU′。若ΔI<ΔI′,则 A. B. C. D.以上三种情况都有可能答案:A (2013 广州)3.如图 2 所示,灯泡 L1 比 L2 亮,电压表 V2 示数 为 6V,下列说法正确的是( )A A.V1 示数为 6V B.V 1 示数大于 6V C.V2 示数小于 6V D.V 2 示数大于 6V (2013雅安)14. 如图7 所示的电路中, 电源电压不变, R1 为定值电阻, 开关S 闭合后, 滑动 变阻器滑片P 向右移动时, 下列说法正确的是C A. 电流表示数变小, 电压表与电流表示数之比变大 B. 电流表示数变大, 电压表与电流表示数之比不变 C. 电流表示数变小, 电压表与电流表示数之比不变 D. 电压表示数变大, 电压表与电流表示数之比变大 (2013 泉州) 21.如图 9 所示的电路中,电源电压不 变,闭合开关 S1、S2,电压表示数为 U1;接着只断 开开关 S2,此时电压表示数为 U2,若已知 U1∶ U2 = 5∶3,则电阻 R1 和 R2 的阻值之比是 C A.1∶2 B.2∶3 S R0 R V1 A R 浓度 甲 乙 I U I U ′∆ ′∆=∆ ∆ I U I U ′∆ ′∆<∆ ∆ I U I U ′∆ ′∆>∆ ∆ 图 9 S1 S2 R1 R2 V C.3∶2 D.5∶3 二、填空题 28.(2 分)(2013•临沂)在测量小灯饱电阻的实验中.正确连接电路并闭合开关后,电压 表和电流表的示数如图所示.则流过小灯泡的电流为 0.5 A,小灯饱的电阻为 5 Ω. (2013 宜昌)22.把 5Ω的电阻 R1 跟 15Ω的电阻 R2 串联起来,接在电压是 6V 的电源上, 通过 R1 的电流是______A,R2 两端的电压是_______V。0.3;4.5 (2013 德阳)12.在如图所示的电路中,电源电压保持不变,闭 合开关 S 后,当滑片 P 向右移动时,电压表示数将________ (选 填“变大”、“变小”或“不变”)。当滑片 P 分别在滑动变阻器 的两个端点 a 和 d、中点 c 和图中 b 位置时,电压表的示数从小到 大的顺序分别为 0V、2V、3V 和 4V,则在图示 b 位置时电压表示数 应为_________V。变大 2 (2013 泉州)24.如图 11 所示的电路中,R1 为定值电阻,R2 为滑动变阻器,电源电压不变。 闭合开关 S 后,滑片 P 从 a 端移动到 b 端,电流表示数 I 与电压表示数 U 的变化关系如图 12 所示,则电源电压为______V,R2 的最大阻值为____Ω。3, 10 (2013 鄂州)28.如图 a 所示的电路,电源电压保持不变。闭合开关 S,调节滑动变阻器, 两电压表的示数随电路中电流变化的图像如图 b 所示,根据图像的信息可知:_____(选填“甲” 或“乙”)是电压表 示数变化的图像,电源电压为_____V,电阻 R1 的阻值为_____Ω。 乙 6 20 U/ V10 2 0.2 0.4 0.6 I/A 图 12图 11 S b P aR1 R2 VA 24.(4 分)(2013•成都)如图 1 所示,电源电压保持不变.闭合开关,电压表的示数如图 2 所示,为 2.5 V,当滑动变阻器的滑片 P 向右移动时,电流表的示数将 变大 (选填“变 大”“变小”或“不变”). (2013 上海)12.10 秒内通过某导体横截面的电荷量为 6 库,通过该导体的电流为 (10) 安,该导体两端的电压为 6 伏,该导体的电阻为 (11) 欧。若将该导体两端 的电压改变为 10 伏,它的电阻为 (12) 欧。(10)0.6; (11)10; (12)10; (2013 上海)15.在图 8 所示的电路中添加一根完好的导线,连接 A、B、C、D 四点中的 两点: ① 为避免实验中电源短路,导线不能连接 (19) 两点。 ②在避免电源短路的情况下,若导线连接的是 (20) 两点,则闭合电键 S 前后,电路 中一个电表的示数始终为零。 (19)AC、BC; (20)AD、BD、CD; 22.(2 分)(2013•黑河)如图所示的电路中,电源电压不变,R1 为定值电阻,开关 S 闭合 后,滑动变阻器滑片向左移动时,电流表的示数 变大 ,电压表示数与电流表示数之比  不变 .(两空均选填“变大”、“变小”或“不变”) 24.(2 分)(2013•黑河)在某一温度下,两个电路元件 A 和 B 中的电流与其两端电压的关 系如右图所示.则由图可知,元件 A 的电阻为 5 Ω 将 A 和 B 并联后接在电压为 2.5V 的 电源两端,则通过 A 和 B 的总电流是 0.75 A. (2013 漳州)20.引入“总电阻”概念时运用的科学方法是______________(选填“等效替 代”或“控制变量”)法。阻值为 10Ω和 40Ω的两个电阻串联在电路中,其总电阻为________ Ω。等效替代 50 16.(4 分)(2013•岳阳)如图所示是 A、B 两定值电阻的 U﹣I 图象,由图象中信息可知; 通过 A 导体的电流为 0.2A 时,A 导体两端电压为 4 V;若将 A、B 两电阻并联接在 4V 电源的两端,则电路中干路里的电流为 0.6 A. (2013 威海)18.小明按图 14 甲所示的电路进行实验,当闭合开关用电器正常工作时,电 压表 V1 和 V2 的指针位置完全一样,如图 14 乙所示,则 L2 两端的电压为 V,L1 两端的电压为 V.2; 8 (2013 达州)16. 一只小灯泡的额定电压为 8V,正常发光时通过它的电流为 0.4A,现将该小 灯泡接在 12V 的电源上,为使其正常发光,应 联一个 Ω的电阻. 串 10 (2013 达州)18. 如下左图所示,电源电压保持不变,闭合开关 S 后,滑动变阻器的滑片 p 向右移动时,电流表 A 的示数将 ,电压表 V 的示数将 .(选填“变大”“变 小”“不变”) 变小 变大 (2013 达州)21. 如图所示的电路中,三个电阻 R1、R2、R3 的阻值分别为 1Ω、2Ω、3Ω, 开关闭合后,通过三个电阻的电流之比为 ,电流表 A1、A2 和 A3 的内阻均可 忽略,它们的示数分别为 I1、I2 和 I3,则 I1∶I2∶I3= . 6∶3∶2 5∶9∶11 乙 v 甲 (2013云南 )16.如图4所示为分别测量小灯泡l和定值电阻R后得到的I-U关系图线。由 图可知,随着电压的升高,L的阻值逐渐变 ,R的阻值为 Ω。大、 10 (2013 镇江)18.如图所示的电路,电阻 R1 = 3 Ω、R2 = 2 Ω.闭合开关 S,电流表 A 的示 数 ,电流表 A1 的示数 (以上两空均选填“变大”、“变小”或“不 变”),电压表的示数与电流表 A 的示数变化之比等于 Ω. 变大 不变 2 (2013 齐齐哈尔)22.如图所示的电路中,电源电压不变,R1 为定值电阻,开关 S 闭合后, 滑动变阻器滑片向左移动时,电流表的示数 ,电压表示数与电流表示数之比 。 (两空均选填“变大”、“变小”或“不变”) 变大 不变 (2013 齐齐哈尔)24.在某一温度下,两个电路元件 A 和 B 中的电流与其两端电压的关系 如图所示。则由图可知,元件 A 的电阻为   Ω;将 A 和 B 并联后接在电压为 2.5V 的电源两端,则干路中的电流是   A。5 0.75 (2013 四川自贡)21、如图所示的电路中,电源电压保持不变。当开关 S 由断开到闭合时, 电流表的示数将 ,电压表与电流表示数的比值将 (以上两空均填“变大”、 0 0.5 1.0 1.5 2.0 2.5 3.0 2 1 第 18 题 R1R2 S “变小”或“不变”) 变大 不变 (2013 重庆)9.科学家有着强烈的好奇心和执着的探究精神,德国物理学家 最 先通过实抢归纳出一段导体中电流跟电压和电阻之间的定量关系,即: 。为了纪念 他作出的杰出贡献,人们将他的名字命名为 的单位。欧姆 电阻 (2013 重庆)12.如图 7 所示,电源电压为 18V 且保持不变,电压表的量程为 0 一 15V, 电流表的量程为 0-0.6A,滑动变阻器的最大阻值 100Ω,小灯泡 L 标有“6V3W”字样, 闭合开关 S,当灯泡正常发光时,滑动变阻器的功率为 W,若灯泡的电阻不变。 在保证电路各元件安全的情况下.滑动变阻器连人电路中的阻值变化范围为 。 6 24~60 (2013 年兰州)21.将一个 5Ω 的电阻和一个 20Ω 的电阻串联,等效电阻是_________Ω; 若将它们并联,等效电阻是___________Ω。25 4 (2013 年福州)20.甲和乙两灯的额定电压均为 6V,图 14 是甲、乙两灯的电流 随其两端 电压变化 的曲线。现将两灯串联后接在某一电路中,要使其中一个灯 泡正常发光,并保证电路安全,电路的工作电流应为_____A,电源电压最大为 _____V。0.5;8 (2013雅安)24. 两只定值电阻, 甲标有“10Ω 1A”, 乙标有“15Ω 0. 6A”, 把 它们串联在同一电路中, 总电阻是____Ω; 电路中允许通过的最大电流为_____A; 电路两端 允许加的最大电压为_____V。25;0. 6; 15 (四川省自贡市 2013 年)21、如图所示的电路中,电源电压保持不 变。当开关 S 由断开到闭合时,电流表的示数将 ,电压表与电 流表示数的比值将 (以上两空均填“变大”、“变小”或“不 变”) 答案: 变大 不变 (2013 龙岩)21.如图 9 所示电路中,R1∶R2=1∶2,则通过它们的电流之比是 , 加在它们两端的电压之比是 。1∶1 1∶2 R UI = 图 9 三、作图、实验探究题 (2013 年兰州)32.(3 分)某同学利用如图所示的电路探究“电流与电压、电阻的关 系”。 实验开始时,滑动变阻器的作用是__________。在探究通过导体 的电流与导体两端电压关系时,应保持 不变;在探究 通 过 导 体 的 电 流 与 导 体 电 阻 关 系 时 , 滑 动 变 阻 器 的 作 用 是 。 保护电路 电阻 改变定值电阻两端的电压 (2013 泰州)49.( 8 分)如图 24 所示是“探究通过导体的电流与 电压、电阻的关系”的电路图。所用实验器材是:电源(6V)、电 流表(0~0.6A)、电压表(0~3V)、电阻箱(0~999.9Ω)、滑动变 阻器(40Ω 2A)、开关、导线若干。 (1)探究电流与电压的关系时,所测得的几组电流、电压值 见表 1.分析表中数据可知:电阻箱接入电路的阻值为__▲ __Ω;当导体的电阻一定时,通过导体的电流与导体两端 的电压成__▲__关系。 (2)探究电流与电阻的关系时,应调节__▲__改变接入电路中 的阻值,并调节__▲__使电压表的示数保持相同,读出电 流值,所测得几组数据见表 2。分析表中数据可知:电阻 箱两端的电压为__▲__V ;当导体两端电压一定时,通过导 体的电流与导体的电阻成__▲__关系。 (3)就本实验所用器材,在探究电流与电阻的关系时,若保 持电阻箱两端的电压为 2V,为能完成实验,电阻箱可接入电路的阻值范围是__▲__Ω至__ ▲__Ω(保留一位小数)。 49.(1)5 正比例 (2)电阻箱 滑动变阻器 2 反比例 (3)3.3 20 (2013 嘉兴)25.如图是某同学研究电流与电阻关系的实物图。 (1)实验时,将定值电阻 R 由 2Ω 换成 4Ω,滑动变阻器 R’的滑片户应向 ▲ (选填 “左”或“右”)端移动才能使电阻 R 两端的电压保持不变。 A V R1 R2 (2)上表是他的实验记录,分析表中数据可知,他在实验时,将电阻 R 两端的电压控制在 ▲ 伏。 (1)右 (2)2.4伏 (2013雅安)29. 小乔和小丽在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、 开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的: A. 定值电阻 B. 小灯泡。 ( 1) 为了完成研究需要选择器材( 填序号“A” 或“B”) ; 理由是: ( 2) 用笔画线完成图18 中的实物电路连接( 你所选的器材在图中用接线板代替, 导线连线 不能交叉) , 并使滑动变阻器接入电路的阻值最大。 ( 3) 小乔通过实验得出了下表( 一) 中的数据, 请读出图18 中两表的示数, 记在表中最后 一列的空格处。 表( 一) 电压U/V 0. 5 1. 0 1. 5 2. 0 电流I /A 0. 05 0. 1 0. 15 0. 2 表( 二) 电压U/V 0. 5 1. 0 1. 5 2. 0 电流I/A 0. 25 0. 2 0. 15 0. 1 ( 4) 小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在电阻一定 时, 导体中的电流随电压的增大而减少” 的结论。小乔观察并检查了小丽所连接的电路后, 告诉小丽⋯⋯。你认为原因可能是。 (1) 小灯泡的电阻随温度而改变, 不能控制电阻一定( 或探究电流跟电压的 关系时, 应控制电阻不变) 。 ( 2) 如图: 导线连接正确得( 1 分) , 滑动 变阻器接入电路的阻值不是最大扣( 1分) 。 ( 3) 2. 4, 0. 24 ( 4) 电压表并联在滑动变阻器两端了( 或电压表测变阻器两端的电压) 。 (2013 新疆维吾尔)22.(8 分)如下图甲所示,艾力做“探究电阻上的电流跟两端电压 的关系”的实验。 (1)(2 分)连接电路时,开关应 ,并将滑动变阻器的滑片滑到 端。 (2)(2 分)闭合开关后,他发现电流表和电压表的指针偏转情况如上图乙所示,出现 这种情况的原因可能是 。 (3)(2 分)通过实验,他记录了电压与电流相对应的有关数据,如下表,根据表格中的 数据,你能得到的结论是 。 电压 U/V 1 2 3R=10Ω 电流 I/A 0.1 0.2 0.3 (4)(2 分)利用上图甲的电路图还可以完成的实验有 。 (1)(2 分) 断开 b (2)(2 分) 电流表量程太大 (3)(2 分) 在电阻一定时,电流与电压成正比 (4)(2 分) 测量电阻 R 的阻值(其他答案合理即可) (2013 郴州)30.在探究“电压一定时,电流跟电阻的关系”的实验中,设计电路图如图甲所 示。 ⑴连接电路前,开关必 须 。 ⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接 成完整电路(导线不允许 交叉) ⑶连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数 始终接近电源电压。造成这一现象的原因可能是( ) A.电流表坏了 B. 滑动变阻器短路 C.电阻处接触不良 D.电阻短路 ⑷排除电路故障进行实验,多次改变 R 的阻值,调节滑动变阻器,使电压示数保持不变, 实验数据记录如下表。其中第 5 次实验电流表示数如图丙所示,其读数为 A。 实验次数 1 2 3 4 5 电阻 R/Ω 5 10 15 20 25 电流 V/A 0.6 0.3 0.2 0.15 0.12 ⑸实验结果是: 。 ⑴ 断开 ⑵如图 ⑶ C ⑷ 0.12 ⑸电压一定时,电流跟电阻成反比关系 s 第 30 题图 甲 乙 丙 第 30 题图 乙 23.(6 分)(2013•德州)在“电阻上的电流跟两端电压的关系”的实验中,小莉将实物连接 成如图甲所示的电路. (1)根据实物图请在图乙方框中画出对应的电路图. (2)实验室,调节滑动变阻器,测出电阻 R 两端的电压和对应的电流值如下表所示.由表 中数据可知,小莉实验时所选用电阻 R 的阻值为 5 Ω,分析实验数据可以得出的结论是:  在电阻一定时,通过导体的电流跟导体两端的电压成正比 . U/V 0.5 1.0 1.5 2.0 2.5 I/A 0.1 0.2 0.3 0.4 0.5 (3)将图甲中的电阻 R 换成一个额定电压为 3.8V、阻值约为 10Ω 的小灯泡后,还可以测 小灯泡的电功率.若要测该小灯泡的额定功率,则在图甲电路中必须改动的地方是:① 增 加一节干电池(或换用电压高于 3.8V 的直流电源) ② 电压表换接 0~15V 的量程 . (2013 内江)45.(12 分)现在做探究“电阻一定时,电流与电压的关系”的实验。实验中 可供使用的器材有: A.电流表(量程 0~0.6A,0—3A) D.电压表(量程 0~3V,0—15V) C.定值电阻 R1 (阻值为 30Ω ) D.定值电阻 R2 (阻值为 10Ω ) E.滑动变 阻器 Rl’ (10Ω,2A ) F.滑动变阻器 R2’(100Ω,1A) G.干电池二节(一节干电池的电压为 1.5V) H.开关 S 一个,导线 若干.则:21 世纪教育网 现利用以上部分器材,操究“电阻一定时,电流与电压 的关系”,要求实验过程中电表的最大示数能超过电流表 量程的一半,同时又考虑操作的方便,则: (1)用来探究的定值电阻 R 应选 D,滑动变阻器 R’应选 E(选填实验器材前的字母代号),电流表 的量程宜 选 0——0.6A . (2)、限据实验要求,在如图所示的虚线框内,正确画出 实验所需的电路图。(其中,部分电路已画出) (3)、根据所画的电路图,用笔画绒代替导线将实物图连接起来,要求滑动变阻器的滑 片 P 向左滑动阻值变小,使之成为符合实验要求的电路。(其中,部份导线已连好) (4)某小组的同学还想通过此连接好的电路测量所选定值电阻的阻值.如果要比较精确测量 所选定值电阻的阻值,要求电表的指针至少达到量程的三分之一,同时又要防止损坏电表, 那么滑动变阻器连入电路中的阻值变化范围是0——5Ω. 25.(9 分)(2013•柳州)小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”, 所用器材如下: 电压表(0~3V,0~15V); 电流表(0~0.6A,0~3A); 滑动变阻器 A(0~10Ω); 滑动变阻器 B(0~200Ω); 阻值为 5Ω、10Ω 的定值电阻各一个; 两节干电池、开关和导线若干. (1)①用 R=5Ω 的定值电阻做实验时,小亮应选用电流表的量程是 0~0.6A ,为方便调 节电流,应选用滑动变阻器 A (选填“A”或“B”),接通电路前,应把滑片 P 移到滑动变 阻器的 右 (选填“左”或“右”)端. ②调节滑片 P 使电压表示数是 2.5V,电流表示数如图乙所示,通过 R 的电流为 0.48  A.要继续测量 R 两端电压为 2V 时通过的电流,应将滑片 P 向 右 (选填“左”或“右”) 移动,记录对应的电压和电流值. ③为使结论具有普遍性,还应该换接 10Ω 的电阻,重复上述实验. (2)完成全部实验后,小亮细看说明书,知道电压表实际上相当于一个阻值较大的电阻, 0~3V 档的阻值是 3000Ω,由于电压表有电阻,把它连入电路后,不可避免地要改变被测电 路中的电流.本实验中,如果把滑片 P 移到滑动变阻器左端,通过电流表的电流为 I,断开 电压表,通过电流表的电流为 I′,请通过计算,说明连入电压表对被测电流的影响很小. (2013 连云港)21. (12 分)某同学想探究通过铅笔芯的电流与其两端电压的关系,设计 了如图所示的电 路。选用的器材有:阻值约为 4Ω的 2B 铅笔芯一根,两节干电池组成的 电池组,0 -0.6A 的电流表,0 一 3V 的电压表,滑动变阻器(10Ω 2A),开关,导线等。 (1)该同学根据电路图连接电路,在闭合开关前应将滑动变阻器的滑片 P 移到 端(选填“a”或“b")。 (2)闭合开关后,两电表的指针都发生了偏转,但无论怎样移动滑片,两电表的示数均 保持不变且都在量程范围内,则产生故障的原因是 (3)排除故障后,该同学移动滑动变阻器的滑片,将获得的几 组数据记录在下表中。当采集第三组数据时,电流表指针的偏转情 况如图所示,此时电流表的示数为 A. (4)该同学采集多组实验数据的目的是 (5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的 I-U 图线。 (6)由画出的图线可知,通过铅笔芯的电流与其两端电压的关系 为: 。 21.(10 分)(2013•岳阳)在探究“电流与电阻的关系”的过程中. (1)连接电路时,开关应处于 断开 (选填“断开”或“闭合”)状态. (2)小明按图甲联好电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压 表有示数,其原因可能是 B (只填序号) A.电流表断路 B.R 断路 C.R 短路 (3)排除故障后,小明将 5Ω 的电阻接入电路,调节滑动变阻器,使电压表示数为 1.5V, 电流表示数(如图乙所示)为 0.3 A. (4)小明再分别换接 10Ω、15Ω 的电阻,重复实验,得到表一中另两组数据.分析表一数 据,可得出结论;保持电压不变时,导体中的电流跟导体的电阻成 反 比. (5)小丽在做此实验时,每次只更换电阻,测得相应的电流值,如表二所示,根据表中数 据,她无法得到与小明相同的结论,其原因是 没有控制电阻两端的电压不变 . 表一 电阻 R/Ω 5 10 15 电流 I/A 0.15 0.10 表二 电阻 R/Ω 5 10 15 电流 I/A 0.3 0.2 0.15 (2013 泸州)37、(1)在验证欧姆定律实验中,所连接的电路如甲图所示,当 E、F 间接入的 电阻 Ro 保持不变时,移动滑动变阻器 R 的滑片 P,读出三组不同电压下的电流值。可探 究出:当电阻一定时,电流与电压成正比。调节变阻器的滑片 P,使电压表的示数为 U, 再依次将 E、F 间的电阻 Ro 换成定值电阻 R1、R2,且 R2> R1> Ro,要使 E、F 间的电压 表示数保持 U 不变,应将滑动变阻器的滑片 P 逐渐向 B(选填“A”、“B”)端移动,可 探究电流与电阻的关系。 (2013 北京)32.小岩利用“伏安法”测量未知电阻 xR 的阻值。 (1)小岩选择了满足实验要求的实验器材,连接的实验电路如图 14 所示,请你添加一 条导线将实验电路补充完整; (2)电路连接正确后,闭合开半 S,滑动变阻器滑片 P 数如图 15 甲所示,电流表的示数如 图 15 乙 所 示 , 则 电 压 表 的 示 数 为 V , 电 流 表 的 示 数 为 A,电阻 xR 的阻值为 。 2.5;0.5;5 (2013 哈尔滨)52.(6 分)小明想用“伏安法”测量未知电阻 Rx 的阻值,所用器材 如下:电源(电压恒为 3V),电流表、电压表、滑动变阻器、开关各 1 个. (1)连接如甲图所示的电路,闭合开关发现电流表无示数、电压表示数为 3V,则可能是 由于 Rx 所在支路 而造成的(填“短路”或“开路”).排除故障后,调节 滑动变阻器滑片,当电压表示数是 1.6V 时,电流表示数如乙图所示,则此时 Rx 的阻 值是 Ω. (2)小明找来若干已知适当阻值的定值电阻(R1、R2、R3…),借助此电路继续实验,探究 “串联电路的等效电阻”. ①小明要说明某两个电阻的串联电阻与电阻 Rx 是等效的,请你在第(1)问实验的基础 上写出接下来的具体做法. ②请你设计探究“串联电路等效电阻”实验的表格. (2013 东营)22.(8 分)为测量电阻 Rx 的阻值,老师提供了以下器材:待测电阻 Rx、已 知阻值的定值电阻 R0 一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、 导线若干。从中选择器材按下述要求完成实验。 (1)将所设计的电路图画在方框内; S2 Rx A R0 S1 R0 S1 S2 A Rx (2)写出实验步骤; 22.方法一: (1)电路图如图: (2)实验步骤: ①按电路图连接电路。 ②闭合开关 S1,断开开关 S2,读出此时电流表的示数 I1。 ③闭合开关 S2,断开开关 S1,读出此时电流表的示数 I2。 ④根据所测数据计算得出 Rx 的阻值。 (3) 方法二: (1)电路图如图 (2)实验步骤: ①按电路图连接电路。 ②闭合开关 S1、 S2,读出此时电流表的示数 I1。 ③闭合开关 S1,断开开关 S2,读出此时电流表的示数 I2。 ④根据所测数据计算得出 Rx 的阻值。 1 x 0 2 = IR RI (3) (3)利用测得数据写出待测电阻 Rx 的表达式:Rx= 。 (2013 呼和浩特)13.伏安法测电阻 R。的实验中,我们用如图 所示电路进行测量。测量结果是用电压表读数除以电流表读数 来表示,而作为用电器,电压表和电流表是有电阻的,会造成实 验误差。 (l)电源接通前,滑动变阻器的滑片应在 (选填“左 端”、“右端”或“任意位置”); (2)测量值比真实值 (选填“偏大”、“偏小”或 “相同”); (3)如果电压表和电流表的读数分别为 U 和 I,而它们自身电阻分别为 Rv 和 RA,则 Rx。更准确的表达式为 (数学表达式用已知字母表示)。 (2013 四川自贡)27、同学利用电压表和电流表测量电阻 R1 的阻值(约 9Ω左右),电源选 用两节干电池。 (1)按图甲电路,将图乙中电流表正确连入电路 (2)该同学检查电路连接正确,合上开关,可是无论怎样移动滑片,电压表示数总为 3v 不变, 你认为发生故障的原因可能是_________________或___________________。 (3)清除故障后,小明将滑片 P 向左滑动时,电压表示数将________(填“增大”、“减 小”、“不变”),当 P 滑到某一位置时,两表读数如图丙所示,由此可知 R=____Ω。你认 为这个结果可靠吗?理由是_____________________________________________ 。 (1)+、- 接线柱或量程接错均不得分。 (2)R1 处断路 R2 处短路 (3)增大 10 不可靠,没有多次测量求平均值 (2013 武汉)26.(6 分)图甲是测量小灯泡(U 额=2.5V)电阻的电路。电源电压恒为 4V。 (1)请将图甲中的电路连接完整。(要求滑片 P 向右滑动时电灯变亮,导线不允许交 叉) 1 2 x 0 2 = I IR RI − (2)实验中,滑动变阻器除了保护电路外,还可以 。 (3)下表是记录的部分实验数据,图乙是第 1 次实验中电流表的示数,该示数为 A。这 5 次实验中,灯泡电阻的最大值为 Ω(结果保留两位小数)。为了完成这 5 次实验,应该选取最大阻值不小于 Ω的滑动变阻器。 实验次数 1 2 3 4 5 电压 U/V 2.5 2.0 1.5 1.0 0.5 电流 I/A 0.22 0.19 0.16 0.10 答案:(1) (2)改变流过电路的电流,多测几组数据(3)0.24;10.42;35 (2013 陕西)16、(8 分)有三个阻值不同的完好电阻 、 和 ,小华想利用图-1 电 路测量 的阻值. (1)测量电阻的实验原理是 (2)根据图-1,用笔画线替代导线,将图-2 实物图连接完整. 图-1 图-2 (3)正确连接实物电路图后,开关 S 闭合前应将滑片 P 置于 ; 闭合开关 S 后,小华发现,无论怎样移动滑片 P,电压表和电流表都有示数且不变.经 过检查各元件连接正确,故障应是滑动变阻器 (选填“断路”或“短路”). (4)为使 的测量结果准确,需要获得多组 1R 2R 3R 1R 1R 1R 两端电压值及通过 的电流值.在不改变电源的 情况下,小华利用 、 替代滑动变阻器获得 了四组数据,如右表.她的具体做法是 . (5)被测电阻 的阻值为 . (1) 欧姆定律(或 ,或 ). (3)右端(或 B 端,或阻值最大处);短路 (4)测出分别将 、 、 与 串联或 与 并联后接入电路时, 的相应电压值 和电流值; (5)6.17. (2013 宜宾)3..现有额定电压 12V 的电源,电压表(量程为 3V、15V 两档)、电流 表(量程为 0.6A、3A 两档)各一个。为了较为准确地测定额定电压为 3.8V 的小灯泡在正 常工作状态下的电阻值,设计了如图(甲)所示的电路图,图中滑动变阻器 R′的作用是_____ ________________________。请在图(乙)中以笔画线代替导线将电路连接完整,要求图中 滑动变阻器接入电路阻值最大。实验中电压表的读数为 U,电流表的读数为 I,定值电阻阻 值为 R,则小灯泡的电阻值 RL 可表示为________________。 答案:限流作用 1R 2R 3R 1R Ω R UI = I UR = 2R 3R 2R 3R 2R 3R 1R V A RL R R′ RI U − 29.(8 分)(2013•娄底)在测量电阻约为 10Ω 的定值电阻 Rx 的实验中,小明和小亮用如 图所示的器材进行实验. (1)用笔画线代替导线在甲图中完成实物电路连接,要求滑动变阻器的滑片向右滑动时连 入电路的电阻变小. (2)小明把最后一根导线连接完毕后,看到电压表和电流表立即有较大示数.小亮认为在 实验操作中有两处错误,其中一处是滑动变阻器的滑片没有滑到电阻最大的位置,还有一处 是 连接电路时开关没有断开 . (3)改正错误后,小明改变 Rx 两端的电压和电流,两次测得的电阻值分别为 R1=10.1Ω, R2=10.2Ω,第三次测量时,电流表的示数为 0.26A,电压表的示数如图乙所示.根据以上三 次实验数据,最后得出 Rx= 10.1 Ω. (4)测量结束后,小亮提出利用这个电路还可以测量小灯泡的电功率,于是小明把定值电 阻换成额定电压为 2.5V、电阻约为 10Ω 的小灯泡进行实验.闭合开关,改变滑动变阻器滑 片 P 的位置,使电压表的示数为 2.5V 时,此时灯泡的电功率 等于 (填“大于”、“小于” 或“等于”)它的额定功率. (1)如上图所示; (2)连接电路时开关没有断开; (3)10.1; (4)等于. (2013 安徽)20.小明利用图甲所示的电路图测量小灯泡的电阻。 (1)请你根据电路图用笔画线代替导线,将图乙中的实物装置图连接完整。 (2)实验中, 用 U、I 分别表示电压表、电流表的读数,则小灯泡的电阻 R= 。 (3)若实验室只提供量程较小的电流表,小明设想将电流表 与一个电阻箱 R’(能读出电阻值的变阻器)并联,来减小通 过电流表的电流,如图丙所示。老师肯定了他的想法,并指出 电流表的内阻 RA 不为零,可以看成一个小电阻。为了保护电 流表,在接入电路前,电阻箱的阻值应该调到最 (选 填“大”或“小”)。 (1)略 (2)U/I (3)小 (2013 营口)31.(9 分)小明用图甲所示的电路测量额定电压为 2.5V 的小灯泡电阻,图 乙是小明未完成连接的实验电路。 (1)请你按照电路图,用笔画线代替导线,完成图乙中实验电路的连接。 (2)小明将电路连接正确后,闭合开关,调节变阻器的滑片,使小灯泡刚好正常发 V - 3 15 - 0.6 3 A 甲 R P S · A V · 第 31 题图 乙 A0 0.2 0.4 0.6 0 1 2 3 — 0.6 3 丙 光,此时电流表的示数如图丙所示,电流表的读数是___________A,小灯泡的阻值 是____________Ω(小数点后保留一位); (3)当电压值改变的时候,小灯泡的阻值______________(选填“变化”或“不变”); (4)小明又想测某未知电阻 Rx 的阻值,设计了如图所示电 路(R0 为已知阻值的定值电阻),并设计了如下实验步骤, 请帮他把缺少的步骤补全,并写出 Rx 的表达式。 实验步骤: A.按照设计的电路图连接电路 B.断开 S2、闭合 S1 记录电流表示数为 I1 C._________________________________ 表达式:Rx =____________________(用已知和测量的物理量的符号表示) (1)见右图(2 分) (2)0.3 8.3 (每空 1 分) (3)变 化 (1 分) (4)(每空 2 分) 断开 S1 时,闭合 S2,记录电流表的示数为 I2 (或 S1、S2 都闭合时,记录电流表的示数 为 I2) 19.(2013•阜新)在“测量小灯泡电阻”的实验中,电源电压为 3V,小灯泡的额定电压为 2.5V. (1)实验前在检查实验器材时,发现电压表的指针指在了零刻线的左侧,接下来的操作是:  沿顺时针旋动调零螺母将指针调零 . (2)请你用笔画线代替导线把图甲中的电压表连入电路. (3)在一次实验中,为使小灯泡正常发光,应调节滑动变阻器的滑片使电压表的示数为  2.5 V,此时电流表示数如图乙所示,则小灯泡正常发光时的电阻为 8.3 Ω. (4)若使小灯泡两端电压逐次降低,应将滑动变阻器的滑片向 右 端移动.下表是改变 滑动变阻器滑片位置后得到的另外两组数据,发现每次测得的电阻值都不相同.你认为产生 这种现象的原因是 灯丝电阻随温度的升高而增大 . 实验次数 小灯泡两端电压 U/V 通过小灯泡的电流 I/A 灯丝的电阻 R/Ω 1 2 2 0.25 8 3 1.5 0.2 7.5 A S1 R0 S2 Rx 丁 2 01 I RI ( ) 12 01 II RI −或 (2013 台州)28.在“测定导体电阻”的实验中,电源使用二节新干电池,被测电阻的阻值 约为 5 欧,滑动变阻器的规格是“10Ω 1.5A ”。 (1)图甲是没有连接完整的实验电路,请你用笔画线代替导线,将电路连接完整; (2)某次实验中,电压表的示数如图乙所示,读数为________________伏; (3)电路连接正确,实验数据记录如右下表所示,其中一组数据有拼凑的嫌疑,请指出并 说明判断依据_____________________ (1)开 关右接线柱连接到滑动变阻器下方任一接线柱均可 (2) 1 .5 (3)第 1 次实验的电压不可能低至 0 . 6 伏或第 1 次实验的电流不可能低至 0 . 12 安(只 指出第 1 次实验数据错误给 1 分)[来源: (2013 泰州)48.(6 分)如图 22(甲)所示是测量定值电阻 Rx 阻值的实验电路。 (1)请将实验电路用笔划线代替导线连接完整。 (2)连好电路后闭合开关,发现电流表无示数,电压表有示数,电路的故障可能是__▲__ 断路。排除故障后,移动滑动变阻器的滑片,当电压表的示数为 2.4V 时,电流表的示 数如图 22(乙)所示,则通过电阻的电流为__▲__A,阻值为__▲__Ω。 (3)实验结束后,老师向同学们提出:“如果不适用电压表,再提供一只已知阻值的定值 电阻 R0,能否设计一个也能测量 Rx 阻值的实验”。如图 23 是小明设计的实验电路图, 他的做法是:将 S 接到 a 时,读出电流表的示数 I1;再 将接到 b,读出电流表的示数 I2;I2Rx= I1R0 由可得 Rx= 。试对小明的方案做出评价(必须简要说明理由) 实验序号 1 2 3 4 电压/伏 0.6 1.2 1.8 2.4 电流/安 0.12 0.24 0.36 0.48 48. (1) (2)电阻 Rx 0.24 10 (3)不正确,因为 S 接 a、b 时,Rx 与 Rx 两端的电压不相等。 (2013 荆门)32.(5 分)某班在进行测定小灯泡阻值的实验中 ⑴某小组根据已有器材,连接了实 物电路如图所示,请根据实物连接图在框内画出对应 的电路图. ⑵电路接通前,小明用开关试触,先是发现电流表示数如图所示,则产生的原因是 __________.小明调 整电路后发现电压表 示数如图,则产生的 原因是__________. 32、(1)、 (2)、测量电流超过电流表量程;电压表“+,—”接线柱接反了 - + L S A V (2013 山西)21、图 16 是小伟组测量标有“2.5V”的小灯泡电阻的实物连线图。(已知滑 动变阻器最大阻值为 R0) (1)请用铅笔画线代替导线将电路补充完整。 (2)小伟检查电路连接无误后,闭合开关,发现小灯泡不亮,立即举手要求老师更换灯泡。 这种做法 (填“妥当”或“不妥当”)。经同组成员提示还发现电压表无 示数电流表有示数.则灯泡不亮的原因可能是 :问题解决后,小伟调节滑动变 阻器,使小灯泡正常工作,电流表示数如图 17 所示,则小灯泡此时的电阻为 Ω。 (3)完成实验后,小伟想用原电路测某一定值电阻 Rx 的阻值,他用该电阻替换灯泡后,发现 电压表损坏了,便将其拆除。请你在不改变其他元件连接的方式下,帮他完成实验。 实验步骤: A. B. 表达式: (用所测物理量 符号表示) 21、 10.42 44.(10 分)在“测量未知定值电阻 Rx 的阻值”实验中,请回答如下问题: ⑴请将图 a 连接的实物图在方框内画出对应的电路图。 ⑵某同学连完电路后,用开关试触发现电流表、 电压表分别出现了如图 b、图 c 所示情况,则电 流表产生此现象的原因是_______;电压表产 生此现象的原因是___________。 ⑶某同学将电路错误地连接成了如下电路所示情 形,实验得到 了多组 U、I 值,如下表格所示,请根据题中所给数据描点作图。 44.(10 分) (1)(3 分) (2)(每空 2 分)测量电流超过电流表量程;电压表“+,—” 接线柱接反了 (3)(3 分) (2013 陕西)16、(8 分)有三个阻值不同的完好电阻 、 和 ,小华想利用图-1 电 路测量 的阻值. (1)测量电阻的实验原理是 (2)根据图-1,用笔画线替代导线,将图-2 实物图连接完整. 1 2 3 4 5 U/V 5 4 3 2 1 I/A 0.1 0.2 0.3 0.4 0.5 1R 2R 3R 1R 图 a Rx S Rx A V I/A U/V 0.1 0.2 0.3 0.4 0.5 0.6 0.701.0 2.0 3.0 4.0 5.0 6.0 图 b 图 c A V I/A U/V 0.1 0.2 0.3 0.4 0.5 0.6 0.70 1.0 2.0 3.0 4.0 5.0 6.0 图-1 图-2 (3)正确连接实物电路图后,开关 S 闭合前应将滑片 P 置于 ; 闭合开关 S 后,小华发现,无论怎样移动滑片 P,电压表和电流表都有示数且不变.经 过检查各元件连接正确,故障应是滑动变阻器 (选填“断路”或“短路”). (4)为使 的测量结果准确,需要获得多组 两端电压值及通过 的电流值.在不改变电源 的 情况下,小华利用 、 替代滑动变阻器获得 了四组数据,如右表.她的具体做法是 . (5)被测电阻 的阻值为 . (1) 欧姆定律(或 ,或 ). (3)右端(或 B 端,或阻值最大处);短路 (4)测出分别将 、 、 与 串联或 与 并联后接入电路时, 的相应电压值 和电流值; (5)6.17. (2013 济宁)20.在做电学实验时,我们多次按照如图 14 所示的电路图连接器材并进行实验。 (1)该实验电路图能够进行哪些电学实验?(写出三个实 验名称即可) 。 (2)根据图 15 所示的电流表、电压表的表盘示数,请你 计算出相关物理量。 1R 1R 1R 2R 3R 1R Ω R UI = I UR = 2R 3R 2R 3R 2R 3R 1R (3)根据图 14 所示的电路图,把图 16 中提供的器材用笔画线代替导线将它们连接起来。 如果想利用该实物图研究电流与电阻的关系,请写出需要增加的器材。 (2013 泰安)26. 某同学在课外研究性学习中发现,一些不能用做电源使用的旧 干电池 仍然存在较大的电压。他从网上查询得知,是因为旧干电池的内部本身存 在较大的电阻(简称内阻),其状况相当于 1 节干电池与 1 个电阻 RX 串联,电池符号可 用如图所示 的方式进行表示。 现有以下实验器材,要想测出一节旧干电池的内阻,请你根据实验需要选择合适的 实验器材,完成实验任务。 实验器材:旧干电池 1 节(电压大约在 1.0V~1.2V 之间,内阻大约在 2Ω~3Ω之 间);电流表 1 只(量程 0~0.6A,0~3A);电阻 4 个,分别为 R1 =2Ω、R2 =3Ω、R3 =100Ω、R4 = 150Ω;开关 2 个,导线若干。 (1)电流表的量程应选 ,选用的 2 个电阻为 、 。 (2)请在答题卡虚线方框中画出实验电路图(电池组的符号用 表示)。 (3)根据画出的电路图,写出实验步骤,用字母表示出实验过程中测量的物理量。 ① 21 世纪教育网 ② ③用测量的物理量和已知量符号表示出 1 节旧干电池的内阻 RX 的计算表达式:RX = 参考答案 1: (1)0~0.6A (1 分);R1(1 分);R2(1 分)。 (2)电路图如图所示(3 分) (3)①闭合 开关 S1,记下电流表的示数 I1(1 分) ②闭合开关 S2,记下电流表的示数 I2(1 分) ③ (1 分) 参考答案 2: (1))0~0.6A(1 分);R1(1 分);R2(1 分)。 (2)电路图如图所示(3 分)21 世纪教育网 (3) ①只闭合开关 S1,记下电流表的示数 I1(1 分) ②同时闭合开关 S1 、S2,记下 电流表的示数 I2(1 分) ③ (1 分) 参考答案 3: (1))0~0.6A (1 分);R1(1 分);R2(1 分)。 (2)电路图如 图所示(3 分) (3) ①只闭合开关 S1,记下电流表的示数 I1(1 分) ②同时闭合开关 S1 、S2,记下电流表的示数 I2(1 分) ③ (1 分) 21 1122 II RIRIRX − −= 21 211112 II RIRIRIRX − −−= 21 211122 II RIRIRIRX − −−= (2013 镇江)25.(8 分)为了节能,正明中学为教室安装了光控照明系统,有效地避免了 “长明灯”的现象.光控系统用光敏电阻控制,光敏电阻的阻值随着光的照度改变而发 生变化的元件(光越强,照度越大,照度的单位为 lx).某光敏电阻 Rp 在不照度下的 阻值如下表: 照度/lx 0.2 0.4 0.6 0.8 1.0 1.2 电阻/kΩ 75 40 28 23 20 18 ⑴ 根据表中数据,请在图(1)坐标系中描绘出光敏电阻阻值随照度变化的图线.其阻 值随照度变化的规律是 ; ⑵ 如图(2)所示,当 1、2 间电压上升至 4V 时,控制电路自动启动照明电路.请利 用所给器材在图(2)虚线框内设计一个电路,给 1、2 两端提升电压,并要求当开 天色渐暗照度至降 1.0(lx)时,照明电路启动.(控制电路对你所设计的电路无影 响). 器材:电源(电压为 6V),开关 S 及导线若干,其它器材如下表. 器材 电路符号 规格及说明 光敏电阻 题 ⑴ 中的光敏电阻 Rp 电阻箱 阻值可调、可读出 调节范围:0~99.9kΩ 在你所设计的电路中,电阻箱的阻值应调到 _________ kΩ; ⑶ 某同学在对所设计的电路进行调试时,发现照明电路过早启动.请你理出一个可行 的解决办法: . ⑴ 如图所示(1 分) 阻值随照度增大而减小(1 分)(若描述时因果关系颠倒不得分) ⑵ 设计电路如图(3 分) 10(1 分) ⑶ 增大电阻箱 R 的阻值(或减小电源电压)(2 分) 四、计算题 (1) 照度/lx 电阻/kΩ 路 1 2 U0 控 制 电 (2) 路 明 电 照 (2013 荆门)34.(7 分)如图所示,电源电压保持不变,S1 和 S2 是两个 可以同时断开或同时闭合的联动开关,已知 R1=12Ω。当[来源:21 世纪教育网] 两个开关同时处于某一工作状态(断开或闭合)时,R3 的 功率 P3 为 2.25W,当两个开关同时处于另一个工作状态时, 电流表的示数为 2A,此时 R2 的功率 P 2 为 12W,求: ⑴电源电压为多少? ⑵R2 和 R3 阻值各为多少? S1 和 S2 断开时: ① ………………………2 分 S1 和 S2 闭合时: ② ………………………1 分 ③ ………………………1 分 联立得:U=12V,R2=12Ω,R3=4Ω ………………………3 分 (2013 菏泽)24、(10 分)、图 15 甲表示一种自动测定油箱内油面高度的油量表(实际上 是量程为 0-0.6 A 的电流表改装而成),滑动变阻器 R 的最大值为 60 Ω,金属杠杆的右端是 滑动变阻器的滑片。从油量表指针所指的刻度,就可以知道油箱内油面的高度.电源电压为 24 V,R0 为定值电阻, (1)R0 的作用是 ,当油箱油面下降时,油量表的示数将变 。 (2)油箱装满汽油时,油量表示数为最大值(即电流表达到最大值,此时,滑动变阻器的触 头在某一端),求 R0 的阻值。 (3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端),电路中的电流为多少? (4)改装设计:用电压表代替电流表做油量表,图 15 中的乙图已画出部分电路,请在乙图 中完成电路的设计。 要求:当油箱中的油用完时,油量表(电压表)的示数为零。 24.(第 1 问和第 4 问各 2 分,第 2 问和第 3 问各 3 分,共 10 分) (1)保护电阻(保护电流表、保护电源) 小(每空 1 分,共 2 分) (2)公式正确得 1 分,计算过程、单位、结果正确得 2 分。不带单位或单位错误扣 1 分, 仅结果计算错误扣 1 分 解:当油量表示数最大时,滑动变阻器接入电路的电阻为零,由 25.23 2 31 =      + RRR U 2 21 21 =       + RR RR U 12 2 2 = R U R0 R 浮标 油 量 表 R0 R 浮标 油 量 表 得 Ω (3)公式正确得 1 分,计算过程、单位、结果正确得 2 分。不带单位或单位错误扣 1 分, 仅结果计算错误扣 1 分) 解:当油箱中汽油用完时,滑动变阻器接入电路中的阻值最大,由 得 =0.24A (4)、设计改装原理图,有如下两种设计,电路正确均得 2 分,油量表一端接在滑动触头上 也给分(其它合理答案均给分) R UI = mI UR =0 406.0 24 == A V R UI = 0RR UI += 4.24060 24 =Ω+Ω= V R0 R 浮标 油 量 表 R0 R 浮标 油 量 表 (2013雅安)32. 7 分) 在图21 所示的电路中, 电源电压保持6V 不变, R1 的阻值为10Ω。 闭合开关S,电压表的示数如图22 所示。 ( 1) 求通过电阻R1 的电流; ( 2) 求电阻R2 的阻值; ( 3) 现有阻值分别为2Ω、10Ω、50Ω、100Ω 的四个定值电阻, 请选择其中一个定值电阻 替换电路中的电阻R2 , 要求: 电压表选择合适的量程后, 闭合开关S, 能使电压表指针偏离 到图22 所示电压的一半。请判断: 所提供的四个定值电阻是否符合要求, 若有符合, 请具体 说明是哪个电阻, 并指出电压表所选用的量程; 若不符合, 请说明理由。 解: 1) ∵电源电压为6V, R1 与R2 串联, 且电压表并联在R1 两端 ∴电压表示数为2V, 即R1 两端电压U1 为2V 1 分 ∴I1 = = =0. 2A   1 分 ( 2) ∴I2 = I1 =0. 2A ∴U2 =U总- U1 =6V - 2V =4V 1 分 ∴R2 = = =20Ω 1 分 1 1 U R 2 10 V Ω 2 2 U I 4 0.2 V A (2013 镇江)28.(8 分)如图所示,电源电压为 6V,R 为“30Ω 0.25A”滑动变阻器,R1 为“10Ω 0.4A”电阻,电压表量程为 0 – 3V.图中虚线框内接有一只“20Ω 0.3A”电阻 R2 (未画出).已知:① 闭合 S1 和 S2,断开 S3 时,调节 R,使其接入电路的阻值为 10Ω,此时电路消耗的电功率为 1.2W;② 断开 S1,闭合 S2、S3,调节 R,使其接入电 路的阻值为 6Ω,此时电压表的示数为 1.0V. ⑴ 在情形 ① 中,求电路的总电阻; ⑵ 请在答题卷的图中画出虚线框内的电路; ⑶ 当闭合所有开关时,为保证电路安全,求滑动变阻器接入电 路的阻值范围. ⑴ 由公式 P = U2/R 总 得 R 总 = 30Ω(1 分) ⑵ 如图所示(2 分) ⑶ 当 I1 = 0.25A 时,U = I1(R2 + R) (1 分) 解得 R = 4Ω (1 分) 当电压表示数为 3V 时,UR/U = R/(R2 + R) (1 分) 代入数据解得 R = 20Ω (1 分) 为了保证电路安全,滑动变阻器接入电路的阻值 R 的范围应为: 4Ω ≤ R ≤ 20Ω (1 分) 26.(6 分)(2013•日照)如图所示的电路中,电源电压不变,电阻 R1 的阻值为 20Ω.当断 开开关 S1 和 S2,闭合开关 S3 时,电流表的示数为 0.50A;当断开开关 S2,闭合开关 S1、S3 时,电流表的示数为 0.90A.求: (1)电阻 R2 的阻值. (2)断开开关 S1 和 S3,闭合开关 S2 时,加在电阻 R1 两端的电压. 答:(1)当断开开关 S1 和 S2,闭合开关 S3 时,电路中只有电阻 R1,而 I1=0.50A,R1=20Ω, ∴电源电压为:U=I1R1=0.50A×20Ω=10V. 断开开关 S2,闭合开关 S1 和 S3 时,电阻 R1 和 R2 并联,电流表测量的是干路中的总电流, 而 I=0.90A, ∴通过电阻 R2 的电流为:I2=I﹣I1=0.90A﹣0.50A=0.40A, 电阻 R2 的阻值为:R2= = =25Ω. (2)断开开关 S1 和 S3,闭合开关 S2 时,电阻 R1 和 R2 串联, ∵R1=20Ω,R2=25Ω, ∴电路中的总电阻为:R=R1+R2=20Ω+25Ω=45Ω, 电路中的电流为:I 串== =A, 则电阻 R1 两端的电压为:U1=I 串 R1=A×20Ω≈4.4V. 答:(1)电阻 R2 的阻值为 25Ω. (2)断开开关 S1 和 S3,闭合开关 S2 时,加在电阻 R1 两端的电压为 4.4V. 23.(6 分)(2013•枣庄)为了防止酒驾事故的出现,酒精测试仪已被广泛应用.交警使用 的某型号酒精测试仪的工作原理如图所示.电源电压恒为 8V,传感器电阻 R2 的电阻值随酒 精气体浓度的增大而减小,当酒精气体的浓度为 0 时,R2 的电阻为 60Ω.使用前要通过调 零旋扭(即滑动变阻器 R1 的滑片)对酒精测试仪进行调零,此时电压表的为 6V. (1)电压表的示数为 6V 时,电流表的示数为多少? (2)电压表的示数为 6V 时,滑动变阻器 R1 的电阻值为多少? (3)调零后,R1 的电阻保持不变.某驾驶员对着酒精测试仪吹气 10s,若电流表的示数达 到 0.2A,表明驾驶员酒驾,此时电压表的示数为多少? 解:由电路图可知,R1 与 R2 串联,电压表测 R2 两端的电压,电流表测电路中的电流. (1)当酒精气体的浓度为 0 时,R2 的电阻为 60Ω,此时电压表的示数为 6V, ∵串联电路中各处的电流相等, ∴根据欧姆定律可得,电流表的示数: I= = =0.1A; (2)∵串联电路中总电压等于各分电压之和, ∴此时 R1 两端的电压: U1=U﹣U2=8V﹣6V=4V, ∴R1= = =20Ω; (3)调零后,R1 的电阻保持不变,此时变阻器两端的电压: U1′=I′R1=0.2A×20Ω=4V, ∴电压表的示数: U2′=U﹣U1′=8V﹣4V=4V. 答:(1)电压表的示数为 6V 时,电流表的示数为 0.1A; (2)电压表的示数为 6V 时,滑动变阻器 R1 的电阻值为 20Ω; (3)调零后,电流表的示数达到 0.2A 时电压表的示数为 4V.   30.(4 分)(2013•衡阳)如图所示电路中,电源电压不变,灯 L 标有“4V、0.5A”字样,定 值电阻 R 的阻值为 10Ω.闭合开关 S,灯 L 正常发光.则 (1)电流表的示数是多少? (2)电源电压是多大? 解:(1)由图可知:定值电阻 R 与灯泡串联,电流表测量电路中的电流; 闭合开关 S,灯 L 正常发光,说明灯泡两端电压是 4V,电流是 0.5A. 所以电流表示数为 0.5A. (2)根据欧姆定律得: UR=IR=0.5A×10Ω=5V, 根据串联电路的电压特点得: 电源电压为 U=UL+UR=4V+5V=9V. 答:(1)电流表的示数是 0.5A; (2)电源电压是 9V. (2013 泰州)44.(7 分)图 16 所示是一种电热水龙 头,图 17 是它的电路简图。旋转手柄可使扇形开 关 S 同时接触两个相邻触点,从而控制流出的水 为冷水、温水或热水。已知 R1、R2 是电热丝, R2=55Ω,温水档的电功率是 2.2kw。试回答或求解 下列问题: (1)S 旋到__▲__位置时,水龙头流出温水;S 旋到 __▲__位置时,水龙头流出热水。(选填“1”、“2”或“3”) (2)电热丝 R1 的阻值是多大? (3)S 旋到热水档时,电路中的总电流是多大? (1)2 3 (2)14A (2013 上海)22.在图 12 所示的电路中,电源电压为 18 伏保持不变,电阻 的阻值为 10 欧。闭合电键 ,电流表 的示数如图 13( )所示。 ① 求电阻 两端的电压 。 ② 求此时滑动变阻器 连入电路的阻值。 ③ 现有标有“ ”、“ ”字样的滑动变阻器可供选择,有一个表盘如 图 13( ) 所示的电压表可接入电路。 当选用标有 字样的变阻器替换 ,并把电压表接入 两点间时(选填 “ ”、“ ”、 “ 或 ”),在移动电阻器滑片 的过程中电压表示数的变化量 最大。求电压表 示数的最大 变化量 。 22.① ; 1R S A a 1R 1U 2R 20Ω 2A 50Ω 1A b 2R AB CD AB CD P U∆ 最大U∆ 1=8U 伏 图 16 图 17 ② ; ; ③“ ”; ; ; 17.如图所示,当电源两端的电压为 6V 时,电流表的示 数为 0.6A;当电源两端的电压为 5V 时,电压表的 示数为 2.OV。求:电阻 R1 和 R2 的值。21 世纪教育网 (2013 广东)20.(6 分)如题 20 图所示的电路,电源电压为 6V 且保持不变,滑动变阻 器 R 标有“50Ω 2A ”字样。 (l)将滑片 P 移到最右端,闭合 S1,断开 S2,求电流表的示数 I1. (2)保持滑片 P 在最右端,闭合 S1、S2,电流表示数 I=5 I1,求 R2 的阻值。 (3)将滑片 P 移至某一位置,闭合 S1、S2,电流表示数为 0.68A,求此时滑 动变阻器接入电路的阻值。 2 =10U 伏 2 =12.5R 欧 20Ω 2A CD 2 2= =12U U U∆ −最大 最大 最小 伏 (2013 烟台)30.图 19 甲是某型号电子秤,其原理结构如图 19 乙所示.R0 为定值电阻,R 是 压敏电阻,其阻使随所受压力 F 变化的关系如图 19 丙所示,改写电压表(量程为 3V)的表 盘数值后可直接读出所称物体的质量.设踏板的质量为 5Kg,电源电压保持 9V 不变.g 取 1ON/Kg. (1)空载时.电压表的示数为 1V.求 R0 的阻值. (2)该电子秤的量程多大? (3)如果保持电子秤结构和电压表量程不变,只在电路中增加-个电阻.使电子秤的量程变 为 11Okg.计算说明应使用多大的电阻?如何连接?
